一种采用人体工程学设计的鞋垫的制作方法

本实用新型涉及鞋垫技术领域，更具体地说，是涉及一种采用人体工程学设计的鞋垫。

背景技术：

就目前市场上的鞋垫的构造而言，其大多数都是采用一些发泡塑胶材料制成。在人们行走时，脚的各个部位的要求是不同的，比如前脚掌需要柔软舒适，脚弓需要有力的支撑，而后脚掌则需要更多缓冲，以缓解地面的力对腿以及膝盖的反作用力来保护膝盖，但是现有的鞋垫的设计仍不够合理，在支撑脚弓和缓冲脚跟冲击方面的效果仍有待加强，无法在人们行走与运动时很好的为足部提供支撑和保护。

技术实现要素：

本实用新型的目的在于克服现有技术中的上述缺陷，提供一种采用人体工程学设计的鞋垫，其在人们行走与运动时能够更好的为足部提供支撑和保护。

为实现上述目的，本实用新型提供了一种采用人体工程学设计的鞋垫，包括鞋垫本体，所述鞋垫本体依次分为脚掌段、足弓段和后跟段，所述鞋垫本体的足弓段的底部连接有一足弓支撑片，所述足弓支撑片设置为弓形的片状结构，所述鞋垫本体的后跟段设置为用于增大分散压力面积的杯形结构。

作为优选的实施方式，所述足弓支撑片直接粘接在所述鞋垫本体的足弓段底部，或者粘接在所述鞋垫本体的足弓段底部开设的支撑片凹槽中。

作为优选的实施方式，所述鞋垫本体的后跟段的底部开设有垫片凹槽，所述垫片凹槽内装设有后跟减震垫片，所述后跟减震垫片的底部成型有若干个凸点。

作为优选的实施方式，所述后跟减震垫片设置为由聚氨酯凝胶制成的垫片。

作为优选的实施方式，所述鞋垫本体设置为由聚氨酯弹性体制成的鞋垫本体。

作为优选的实施方式，所述足弓支撑片设置为碳纤维支撑片。

与现有技术相比，本实用新型的有益效果在于：

本实用新型采用人体工程学设计，鞋垫本体的足弓段的底部连接有弓形的足弓支撑片，其稳定性好，使鞋垫不易变形，能够达到有力的支撑效果，更符合足部形状，同时鞋垫本体的后跟段设置为杯形结构从而给脚跟提供了更大的分散压力面积，该鞋垫在行走与运动时能更好的为足部提供支撑和保护。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型提供的鞋垫的分解图；

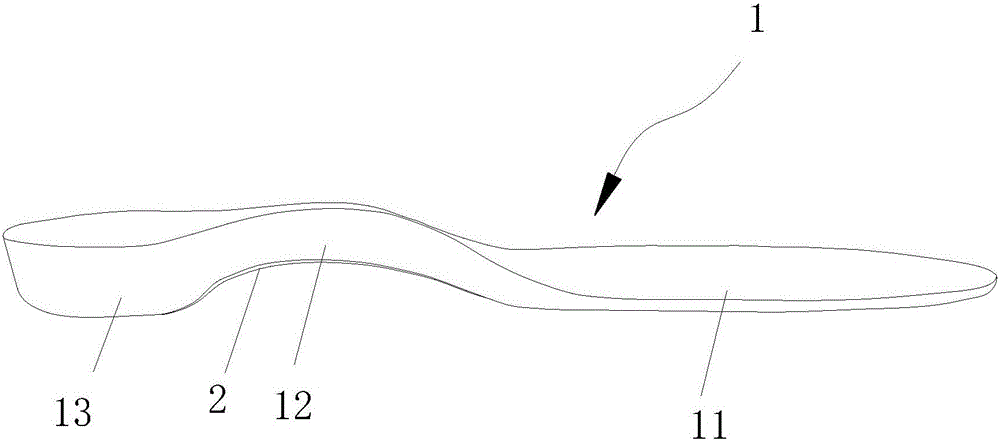

图2是本实用新型提供的鞋垫的结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的实施例提供了一种采用人体工程学设计的鞋垫，请参考图1和图2，该鞋垫包括鞋垫本体1、足弓支撑片2和后跟减震垫片3，下面结合附图对本实施例进行详细说明。

如图1所示，鞋垫本体1依次分为脚掌段11、足弓段12和后跟段13，鞋垫本体1可以优选设置为由聚氨酯弹性体制成的鞋垫本体，其弹性好，恢复性好，具有减震效果。

足弓支撑片2连接在鞋垫本体1的足弓段12底部，该足弓支撑片2设置为弓形的片状结构。在本实施例中，足弓支撑片2可以优选设置为高强度比的碳纤维支撑片，这种材料刚性好，重量轻，稳定性好，不易变形。

具体安装时，足弓支撑片2可以直接粘接在鞋垫本体1的足弓段12底部，或者在鞋垫本体1的足弓段12的底部开设支撑片凹槽14，将足弓支撑片2粘接在支撑片凹槽14中。

如图2所示，鞋垫本体1的后跟段13设置为杯形结构，这种结构增大了分散压力面积。

如图1所示，鞋垫本体1的后跟段13的底部开设有垫片凹槽15，后跟减震垫片3粘接在垫片凹槽15内，后跟减震垫片3的底部成型有若干个用于增加减震和防滑效果的凸点31。在本实施例中，后跟减震垫片3设置为由聚氨酯凝胶制成的垫片，这种材料具有极佳的减震效效果。

综上所述，本实用新型采用人体工程学设计，鞋垫本体的足弓段的底部连接有弓形的足弓支撑片，其稳定性好，使鞋垫不易变形，能够达到有力的支撑效果，更符合足部形状，同时鞋垫本体的后跟段设置为杯形结构从而给脚跟提供了更大的分散压力面积，该鞋垫在行走与运动时能更好的为足部提供支撑和保护。

上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。
