一种太阳能陶瓷保温饭盒的制作方法

本实用新型涉及了一种饭盒，特别涉及了一种太阳能陶瓷保温饭盒。

背景技术：

饭盒是一种专门用来装饭菜的盒子，也称便当盒，大多用铝、不锈钢、塑料制成。

普通的保温饭盒在普通的饭盒外加设了保温外壳，有内外两层中充填泡沫塑料，减少热量的散失，不能长时间保存食物，且不够对食物加热，不能够充分利用能源，功能较为单一，因此提供一种太阳能陶瓷保温饭盒。

技术实现要素：

本实用新型提出了一种太阳能陶瓷保温饭盒，解决了现有技术中不能长时间保存食物，且不够对食物加热，不能够充分利用能源的问题，为使用者带来便利。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种太阳能陶瓷保温饭盒，包括密封盖、桶体、太阳能电池板层、蓄电池、按钮、控制器和加热器，所述密封盖的顶端设有指南针，所述密封盖通过螺纹与所述桶体连接，所述桶体内部设有第一饭盒，所述第一饭盒的边侧对称设有挡耳，所述第一饭盒的底端设有第二饭盒，所述桶体上设有所述太阳能电池板层，所述太阳能电池板层的顶部设有提手，所述太阳能电池板层的底部设有所述按钮板块，所述按钮板块与所述控制器电性连接，所述控制器的一端设有所述蓄电池，所述控制器通过温度传感器与所述加热器连接，所述桶体通过卡槽与底座连接。

作为本实用新型的一种优选技术方案，所述密封盖的顶部设有存储盒，且所述密封盖内部的顶端设有密封圈。

作为本实用新型的一种优选技术方案，所述桶体、所述第一饭盒与所述第二饭盒均有陶瓷材料制成，所述桶体的内部设有保温隔热层。

作为本实用新型的一种优选技术方案，所述按钮板块上设有照明控制按钮、加温按钮与保温按钮。

作为本实用新型的一种优选技术方案，所述底座上设有照明灯。

作为本实用新型的一种优选技术方案，所述指南针上设有荧光粉，且所述指南针设有透明保护罩。

本实用新型所达到的有益效果是：该实用新型能够为使用者提供方向的指向，使得使用者能辨别方向，指南针上设有荧光粉，便于在夜间查看，通过设置第一饭盒与第二饭盒，便于放置不同的物品，饭盒上设有盖子，防止串味，就餐所用的餐具放置在密封盖内部，便于取用，能够保持桶体内的清洁，桶体的外侧设有太阳能电池板层，能够将太阳光转化为电能存储在蓄电池内，蓄电池能够供应加热器工作，通过选择不同的按钮，使用保温饭盒上不同的功能，桶体上设有提手，便于携带，比较环保，使用简单，易于推广。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

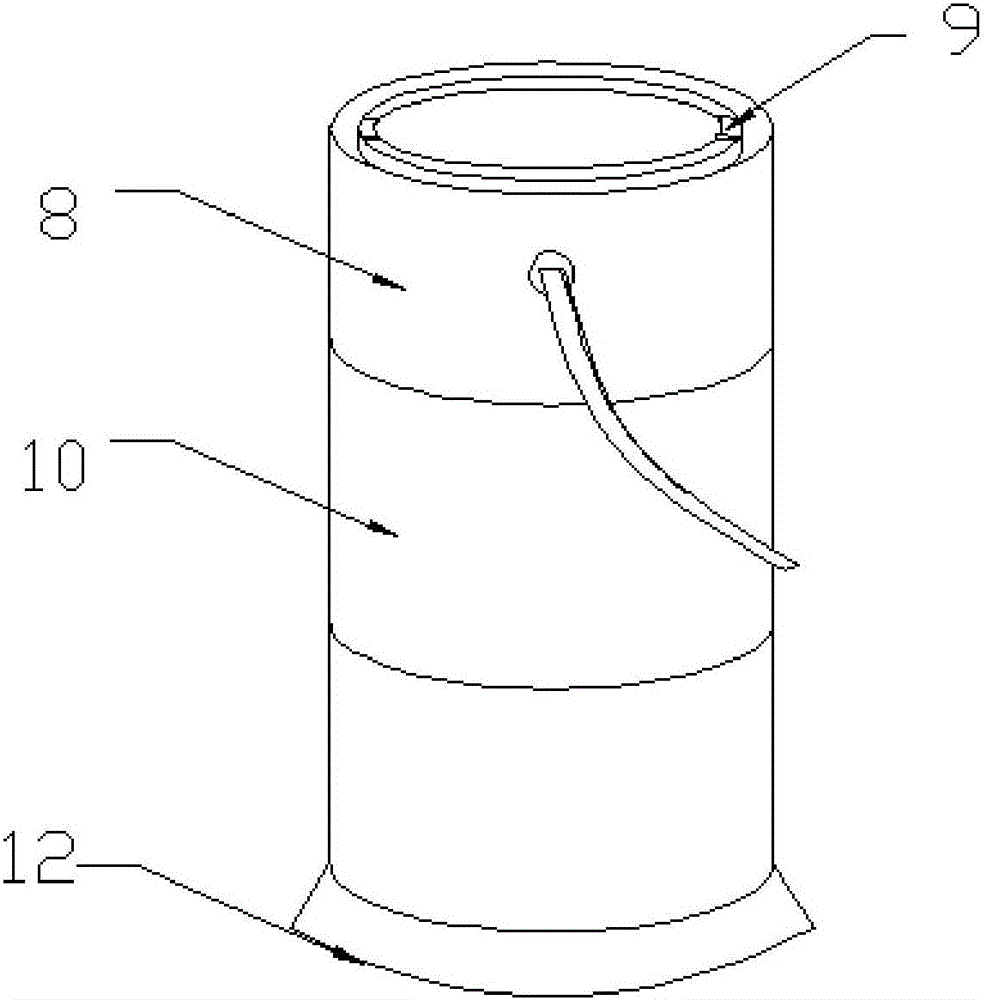

图1是本实用新型主观结构示意图；

图2是本实用新型桶体结构示意图；

图3是本实用新型密封盖结构示意图；

图中：1、密封盖；2、桶体；3、太阳能电池板层；4、蓄电池；5、按钮板块；6、控制器；7、加热器；8、第一饭盒；9、挡耳；10、第二饭盒；11、提手；12、底座；13、指南针。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示，本实用新型提供一种太阳能陶瓷保温饭盒，包括密封盖1、桶体2、太阳能电池板层3、蓄电池4、按钮5、控制器6和加热器7，密封盖1的顶端设有指南针13，密封盖1通过螺纹与桶体2连接，桶体2内部设有第一饭盒8，第一饭盒8的边侧对称设有挡耳9，第一饭盒8的底端设有第二饭盒10，桶体2上设有太阳能电池板层3，太阳能电池板层3的顶部设有提手11，太阳能电池板层3的底部设有按钮板块5，按钮板块5与控制器6电性连接，控制器6的一端设有蓄电池4，控制器6通过温度传感器与加热器7连接，桶体2通过卡槽与底座12连接，具体使用时，通过太阳能电池板层3将光能转化为电能存储在蓄电池4内，蓄电池4能够将为加热器7提供电能，温度传感器将信号传送至控制器6，及时对桶体2内的存放物加热，再取用物品时，旋开密封盖1，使用者通过挡耳9将第一饭盒8与第二饭盒10取出，再将密封盖1内部的就餐用具取出，即可享用，在夜间时，此保温饭盒能够作为照明等使用。

密封盖1的顶部设有存储盒，且密封盖1内部的顶端设有密封圈，便于存放就餐用具，使得密封效果更好。

桶体2、第一饭盒8与第二饭盒10均有陶瓷材料制成，桶体2的内部设有保温隔热层，隔热效果好，不易烫伤，使得保温效果更好。

按钮板块5上设有照明控制按钮、加温按钮与保温按钮，不同的按钮功能不同，比较容易分辨。

底座12上设有照明灯，能够提供照明。

指南针13上设有荧光粉，且指南针13设有透明保护罩，便于查看，使用方便，能够保障指南针13不受伤害。1、密封盖；2、桶体；3、太阳能电池板层；4、蓄电池；5、按钮板块；6、控制器；7、加热器；8、第一饭盒；9、挡耳；10、第二饭盒；11、提手；12、底座；13、指南针

本实用新型，该实用新型能够为使用者提供方向的指向，使得使用者能辨别方向，指南针13上设有荧光粉，便于在夜间查看，通过设置第一饭盒8与第二饭盒10，便于放置不同的物品，饭盒上设有盖子，防止串味，就餐所用的餐具放置在密封盖1内部，便于取用，能够保持桶体2内的清洁，桶体2的外侧设有太阳能电池板层3，能够将太阳光转化为电能存储在蓄电池4内，蓄电池4能够供应加热器7工作，通过选择不同的按钮，使用保温饭盒上不同的功能，桶体2上设有提手11，便于携带，比较环保，使用简单，易于推广。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
