一种储存箱的制作方法

本实用新型涉及物品储存装置技术领域，特别是涉及一种储存箱。

背景技术：

随着技术的发展，储存箱已经普遍应用在人们日常生活中。人们用储存箱存放各种物品，包括书籍、玩具、衣服、生活用品等。目前市面上卖的储存箱只包括用于存放物品的箱体和用于盖住箱体的箱盖，这些储存箱功能单一且过于平常，没有特别突出也没有任何创意。因此目前市面上卖的储存箱不能很好的吸引消费者的注意，更不能让消费者产生购买的欲望。

技术实现要素：

本实用新型主要解决的技术问题是提供一种储存箱，能够吸引消费者的注意，可以加大消费者的购买欲望。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种储存箱，包括：箱体，设有收容腔，用于存放物品；箱盖，用于盖住箱体，其中箱盖上设有凹槽以及用于盖住凹槽的凹槽盖，凹槽用于存放物品；其中，凹槽盖呈卡通形状，箱盖上设置有嵌接部，嵌接部用于嵌入其他储存箱与嵌接部相对应的卡接部，使存储箱与其他存储箱紧密组接。

其中，箱盖设有凸起边，嵌接部设置在凸起边上。

其中，凹槽盖铰接设置在箱盖上。

其中，箱体的底部设置有滑动装置。

其中，滑动装置为卡接部，用于嵌入在其他储存箱的嵌入部中，使存储箱与其他存储箱紧密组接。

其中，箱体和箱盖中至少一者设置有至少一个卡扣，至少一个卡扣用于将箱盖设置在箱体上。

其中，箱体上设置有至少一个卡扣。

其中，箱盖上设置有至少一个卡扣。

其中，箱体上设置有拉杆。

其中，箱体设置有透明区域。

本实用新型的有益效果是：区别于现有技术的情况，本实用新型的储存箱包括：箱体，设有收容腔，用于存放物品；箱盖，用于盖住箱体，其中箱盖上设有凹槽以及用于盖住凹槽的凹槽盖，第凹槽用于存放物品；其中，凹槽盖呈卡通形状，箱盖上设置有嵌接部，嵌接部用于嵌入其他储存箱与嵌接部相对应的卡接部，使存储箱与其他存储箱紧密组接。通过上述方式，本实用新型的储存箱设有嵌接部，可以与其他存储箱互相叠加，省空间，具有一定的创意；且箱盖的凹槽盖呈卡通形状，具有一定的趣味性，能够吸引消费者的注意，可以加大消费者的购买欲望。

附图说明

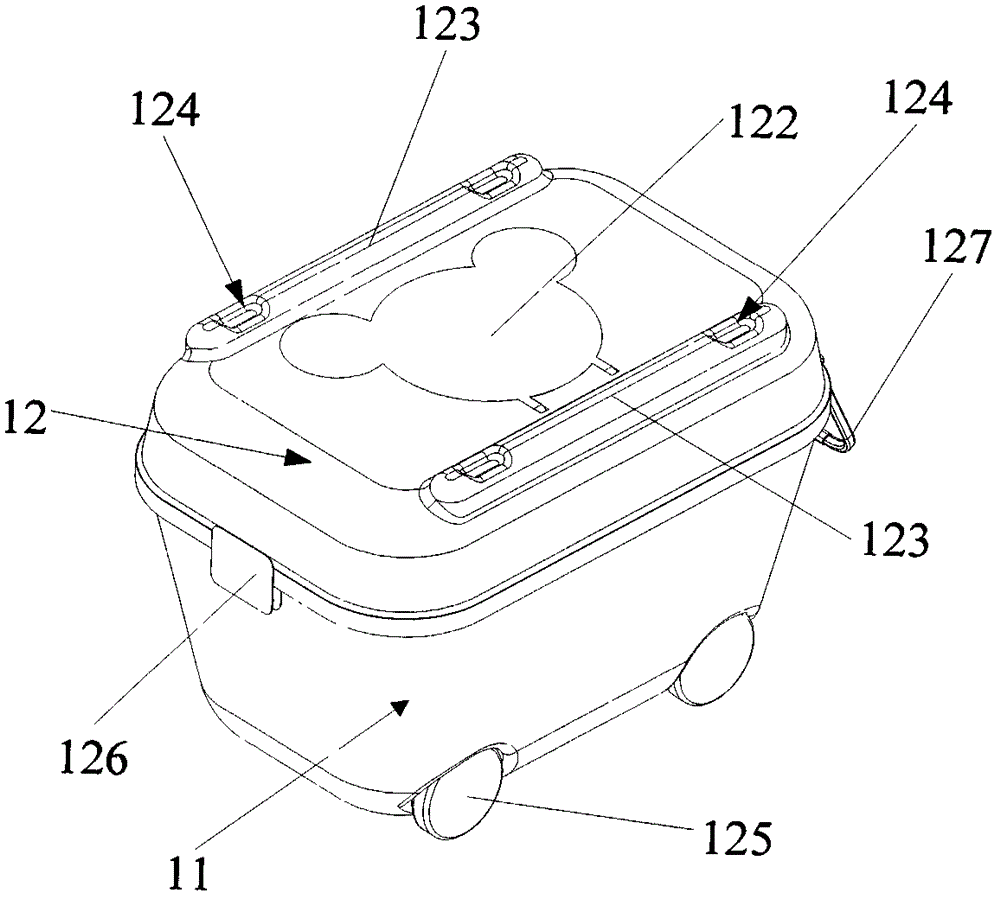

图1是本实用新型储存箱的第一实施例的结构示意图；

图2是本实用新型储存箱的第二实施例的结构示意图；

图3是本实用新型储存箱的组装的结构示意图。

具体实施方式

下面结合附图和实施方式对本实用新型进行详细说明。

本实用新型公开一种储存箱，该储存箱用于存放物品，其中，该物品包括衣服、玩具、书籍、生活用品或其他物品等。如图1-图2所示，储存箱包括箱体11和箱盖12，箱体11用于存放物品，箱盖12用于盖住箱体11。在本实施例中，箱盖12也可以用于存放物品。

箱体11设有收容腔111，收容腔111用于存放物品。在本实施例中，箱体11呈矩形状，收容腔111也呈矩形状。应理解，本实用新型并不限定箱体11和收容腔111呈矩形状，在其他实施例中，箱体11和收容腔111还可以为其他不规则形状，如箱体11呈椭圆状，收容腔111呈椭圆状等。也就是说，本实用新型并不对箱体11和收容腔111的形状进行限制，可以根据实际需要设置箱体11和收容腔111的形状。

在本实施例中，箱体11上设置有拉杆127，拉杆127可以设置在箱体11的任何位置，具体情况根据实际需要而定。另外，本实用新型并不对拉杆127的尺寸进行限定，具体需要根据实际设计而定。可选地，拉杆127可进行伸缩设置，即拉杆127可以拉伸也可以缩短，用户可以根据实际需要进行设定拉杆127的尺寸。

在本实施例中，箱体11设置有透明区域，具体地，可以在箱体11的一侧或多侧设置透明区域，这样可以通过透明区域看到箱体11内存放的物品，可以增加趣味性。

箱盖12用于盖住箱体11。具体地，箱体11和箱盖12中至少一者设置有至少一个卡扣126，至少一个卡扣126用于将箱盖12设置在箱体11上。在本实施例中，箱体11上设置有至少一个卡扣126。当然，在其他实施例中，箱盖12上设置有至少一个卡扣126。应理解，卡扣126的数量可以为1个、2个、3个、4个或者更多个，具体需要根据实际设计而定。进一步地，当卡扣126的数量为1个时，此时可以设置箱盖12通过卡扣126与箱体11铰接设置。

进一步地，至少一个卡扣126呈卡通形状，如至少一个卡扣126呈卡通动物手掌、卡通动物脚掌，卡通动物脸部、卡通动物身形或其他卡通形状等，这样能够增加趣味性，能够吸引消费者的注意。

在本实施例中，箱盖12上设有凹槽121以及用于盖住凹槽121的凹槽盖122。其中，凹槽121用于存放物品。优选地，凹槽盖122铰接设置在箱盖12上。至于凹槽121的尺寸，本实用新型并不做限制，可以根据实际需要特定设置。

在本实施例中，凹槽盖122呈卡通形状，这样可以增加趣味性，能够吸引消费者的注意。应理解，凹槽121的形状与凹槽盖122的形状对应，如凹槽盖122呈米老鼠卡通形状，则凹槽121也呈米老鼠卡通形状。

在本实施例中，箱盖12上设置有嵌接部124，嵌接部124用于嵌入其他储存箱与嵌接部124相对应的卡接部，使存储箱与所述其他存储箱紧密组接。优选地，箱盖12设有凸起边123，嵌接部124设置在凸起边123上。应理解，本实施例的凸起边123至少有2条，每一条凸起边123上设置有至少2个嵌入部124。值得注意的是，在凹槽盖122盖住在凹槽121上时，凸起边123的高度仍然比凹槽盖122的高度高。优选地，嵌接部124为凹槽，可收容其他储存箱与嵌接部124相对应的卡接部

在本实施例中，箱体11的底部设置有滑动装置125，这样能够方便移动储存箱。优选地，滑动装置125的数量优选为4个，分别设置在箱体11的底部的四个角落。应理解，滑动装置125的数量还可以为3个、5个、6个或者更多个，具体需要根据实际设置而定，在此不作限定。另外，本实施例的滑动装置125可以延直线方向移动，也可以是360度方向移动。值得注意的是，本实用新型并不对滑动装置125的结构进行限定，只要是能够移动的滚轮、滑轮或其他可以移动的装置都可以作为本实用新型的滑动装置125。

进一步地，滑动装置125为卡接部，用于嵌入在其他储存箱的嵌入部中，即卡接部与嵌入部相互匹配，使存储箱与其他存储箱紧密组接。如图3所示，储存箱10的滑动装置125嵌入在储存箱20的嵌接部224中，可以使得储存箱10和储存箱20互相叠加，更加省空间。

当然，在其他实施例中，凹槽盖122上设置有用于放置图片或照片的透明区域，用户可通过该透明区域看到图片或照片，大大增加了趣味性。

至于上述箱体11和箱盖12的材料，本实用新型也不作限定，具体需要根据实际设置而定；同时，对于上述各个部件的尺寸，本实用新型也并不做限定，只要满足与上述结构相同或相近似，都属于本实用新型的保护范围。

综上，本实用新型的储存箱包括：箱体，设有收容腔，用于存放物品；箱盖，用于盖住箱体，其中箱盖上设有凹槽以及用于盖住凹槽的凹槽盖，第凹槽用于存放物品；其中，凹槽盖呈卡通形状，箱盖上设置有嵌接部，嵌接部用于嵌入其他储存箱与嵌接部相对应的卡接部，使存储箱与其他存储箱紧密组接。通过上述方式，本实用新型的储存箱设有嵌接部，可以与其他存储箱互相叠加，省空间，具有一定的创意；且箱盖的凹槽盖呈卡通形状，具有一定的趣味性，能够吸引消费者的注意，可以加大消费者的购买欲望。

以上所述仅为本实用新型的实施方式，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
