立体百褶包的制作方法

本实用新型涉及一种立体百褶包，特别是指一种具有立体感、美观且实用的立体百褶包。

背景技术：

手提包，俗称托特包，其功能主要为收纳物品，让使用者外出时方便携带，又根据需求及用途等多种因素考虑，兼具立体美观及实用性的包包，势必成为市场趋向。

当前的手提包，主要都会有一容置空间，且该容置空间的顶缘必然具有一开口，而袋体外具有至少一提带，供使用者将手提袋提起，当袋体内收容物太多时，找东西非常难找；此外，上述手提袋，其外观十分单调，只会有单种使用模式或样式，也因为这样，提高了被歹徒锁定的可能性，不论是趁乱伸入窃取金钱、物品，或是将不明物品塞入手提袋，对使用者而言，都有一定的危险。

一般的手提包存在着外观十分单调，只会有单种使用模式或样式等诸多问题。

鉴于上述手提包在应用上无法达到立体美观又实用的多变造型，无法提升包包于使用上其多样性的目的，本实用新型提供了一种立体百褶包，有效的解决了上述缺陷

技术实现要素：

本实用新型提供一种立体百褶包，其主要目的是使手提包达到立体美观又实用的多变造型，并提升手提包于使用上其多样性的目的。

为了达到上述目的，依据本实用新型所提供的立体百褶包，其包含:

一内袋；

一结合于该内袋外围，并将内袋包覆且具连续性折边的外包层；该外包层包含开放端，于其环绕处具有一收合部，该收合部将外包层的开放端的自由端处结合于内袋的自由端处。

其中，该内袋为硬性布料材质结构，该外包层为软性布料材质且为连续折边型态结构。

作为优选，该内袋具有一物品置放的容置空间，且于内袋上与容置空间之间具有多个不同大小的内夹层。

作为优选，该外包层相对于收合部另一端处设有一自由部，该自由部的水平两端供一限制件的两端所限制，当自由部拉动时可通过限制件限制自由部所拉开的宽度。

作为优选，该外包层相对于收合部另一端处设有一自由部，该自由部环绕固定于内袋底部，使外包层连续折边紧固定并环绕于内袋外围。

作为优选，该内袋靠近外包层处设有一提带组。

作为优选，该内袋靠近外包层处设有一磁扣组。

作为优选，该外包层的连续性折边为凹折后呈堆栈型态的连续性折边。

作为优选，该外包层的连续性折边为凹折后呈形型态的连续性折边。

作为优选，该外包层的连续性折边为凹折后呈“U”形型态的连续性折边。

附图说明

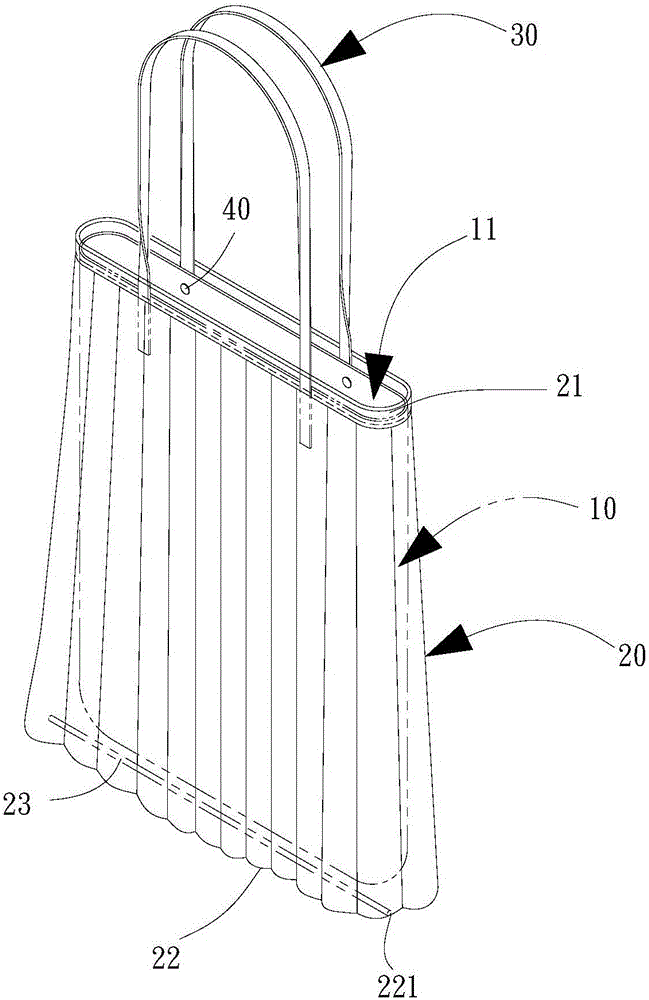

图1为本实用新型立体百褶包的分解立体示意图。

图2为显示本实用新型立体百褶包的内部结构的示意图。

图3为本实用新型立体百褶包的组合立体示意图。

图4为本实用新型立体百褶包的局部剖视示意图。

图5为本实用新型立体百褶包的一种示意图。

图6为本实用新型立体百褶包的又一种示意图。

图7为本实用新型立体百褶包的外包层的连续性折边的实施例示意图。

图8为本实用新型立体百褶包的外包层的连续性折边的另一实施例的示意图。

图9为本实用新型立体百褶包的外包层的连续性折边的另一实施例的示意图。

附图标记说明

内袋10 容置空间11 内夹层12

外包层20 收合部21 自由部22

水平两端221 限制件23

提带组30 磁扣组40

具体实施方式

为了对本新型的目的、特征及功效能够有更进一步的了解与认识，配合附图详述如下:

本实用新型立体百褶包如图1至图6所示，其包含：

一内袋10，该内袋10具有一供物品置放的容置空间11，且于内袋10上与容置空间11之间具有多个不同大小的内夹层12；

一结合于该内袋10外围，并将内袋10包覆且具连续性折边的外包层20；外包层20包含开放端，如图所示，在开放端的环绕处具有一收合部21，该收合部21将外包层20的开放端的自由端处结合于内袋10的自由端处。

其中，该内袋10为硬性布料材质结构，而该外包层20为软性布料材质结构，且为连续折边所设计，已提供手提包于使用时具有立体型态并结合外包层20连续折边如百褶裙方式所设计，达到立体美观又实用的多变造型，并提升于使用上其多样性的目的。

另请参考图1至4，该外包层20相对于收合部21另一端处设有一自由部22，该自由部22的水平两端221供一限制件23两端所设置形成限制，当自由部22拉动时，可通过限制件23限制自由部22的水平两端221所拉开的宽度。

另请参考图5，作为另一种实施方式，该外包层20的自由部22为车缝固定于内袋10环绕底部，使外包层20连续折边紧固定并环绕于内袋10外围。

另请参考图1至图5，该内袋10靠近外包层20的收合部21处设有一提带组30，该提带组30提供使用者背提使用。

另请参考图1、图2、图5中的实施例所示，该内袋10靠近外包层20设有一磁扣组40；另请参考图6中的实施例所示，另该磁扣组40可提供内袋10开放端处收合，避免物品掉出或是歹徒趁乱伸入窃取金钱、物品。

另请参考图7至图9中所示的实施例，其为该外包层20的连续性折边的不同实施例型态结构的设计，其中，图7为凹折后堆栈型态的连续性折边；另图8为凹折后如形型态的连续性折边；另图9为凹折后如“U”形型态的连续性折边。

以上实施例，仅为本实用新型示例性实施例，本领域技术人员可以在本实用新型的实质和保护范围内，对本实用新型做出各种修改或等同替换，这种修改或等同替换也应视为落在本实用新型的保护范围内。
