自动锁紧的免系鞋扣的制作方法

本实用新型涉及一种鞋体免系带装置，具体涉及一种自动锁紧的免系鞋扣。

背景技术：

由于学习压力较大，每天早上对于高中生来说时间都是紧迫的，常规的系带式鞋体会使学生浪费不少时间用于穿鞋，并且系带相对较为麻烦，穿鞋时很不方便。

技术实现要素：

为了解决上述问题，提供一种方便简单的免系带鞋体，本质用新型设计了一种自动锁紧的免系鞋扣。

本实用新型的具体技术内容为：一种自动锁紧的免系鞋扣，包括鞋体、锁扣、扣板，锁扣两端通过布带和松紧带对应连接在鞋体两侧，锁扣中部设有横向通道，扣板滑动装配在锁扣中部通道内，扣板两端通过布带连接在鞋体两侧；鞋体内腔对应跟部设有竖向滑动装配的压板，所述压板远离锁扣松紧带一侧设有伸出鞋体侧壁的连接柱，鞋体侧壁设有竖向的滑槽，扣板远靠近连接柱一侧布带对应连接在连接柱上；扣板为不锈钢材料，其下部端面设有指向锁扣横向通道底部棘齿，所述锁扣上设有对应棘齿的连接槽，锁扣横向通道上部嵌有指向扣板的磁铁。

所述横向通道截面为弧形，扣板与横向通道内腔相互匹配；所述锁扣或扣板两端的布带或松紧带上设有长度调节装置。

有益技术效果：设置扣件，穿好鞋体后，脚部向下压动压板，压板带动连接柱，使扣件向连接柱当下位移，从而使棘齿与连接槽对应扣合，起到锁紧作用；设置磁铁，当需要脱鞋时，脚部不对压板施力，此时磁铁向上吸引扣板，棘齿与连接槽脱离，起到解锁作用；锁扣其中一侧设置松紧带，便于穿鞋，同时对锁扣起到一定的限位作用，防止锁紧过程中锁扣随扣板产生位移；设置长度调节装置，可根据脚部大小或穿鞋习惯对布带或松紧带进行长度调节。

附图说明

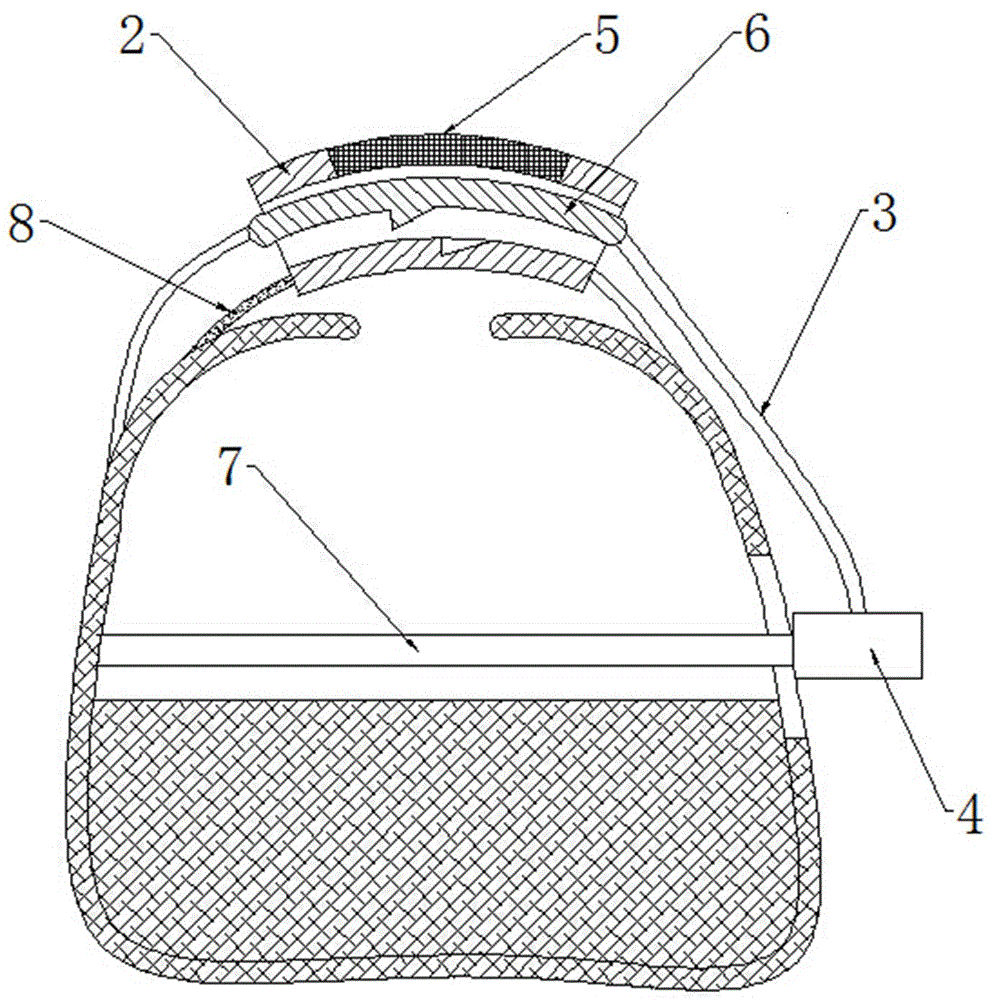

附图1为本装置结构简图；

附图2为非锁紧状态下本装置装配简图；

附图3为锁紧状态下本装置装配简图。

图中1为鞋体、2为锁扣、3为布带、4为连接柱、5为磁铁、6为扣板、7为压板、8为松紧带。

具体实施方式

一种自动锁紧的免系鞋扣，参见图1-3：包括鞋体、锁扣、扣板，锁扣两端通过布带和松紧带对应连接在鞋体两侧，锁扣中部设有横向通道，扣板滑动装配在锁扣中部通道内，扣板两端通过布带连接在鞋体两侧；鞋体内腔对应跟部设有竖向滑动装配的压板，所述压板远离锁扣松紧带一侧设有伸出鞋体侧壁的连接柱，鞋体侧壁设有竖向的滑槽，扣板远靠近连接柱一侧布带对应连接在连接柱上；扣板为不锈钢材料，其下部端面设有指向锁扣横向通道底部棘齿，所述锁扣上设有对应棘齿的连接槽，锁扣横向通道上部嵌有指向扣板的磁铁。

所述横向通道截面为弧形，扣板与横向通道内腔相互匹配；所述锁扣或扣板两端的布带或松紧带上设有长度调节装置。

设置扣件，穿好鞋体后，脚部向下压动压板，压板带动连接柱，使扣件向连接柱当下位移，从而使棘齿与连接槽对应扣合，起到锁紧作用；设置磁铁，当需要脱鞋时，脚部不对压板施力，此时磁铁向上吸引扣板，棘齿与连接槽脱离，起到解锁作用；锁扣其中一侧设置松紧带，便于穿鞋，同时对锁扣起到一定的限位作用，防止锁紧过程中锁扣随扣板产生位移；设置长度调节装置，可根据脚部大小或穿鞋习惯对布带或松紧带进行长度调节。
