结构改进的户外水杯的制作方法

本实用新型涉及杯子，特别涉及一种结构改进的户外水杯。

背景技术：

在日常生活中，无论是喝水还是泡制饮品都离不开杯子，杯子的应用贯穿生活中的点点滴滴，市场上的杯子也越来越多样化了。目前大多数杯子不具备照明功能，在外出的时候，由于户外环境差异大，在户外夜晚的时候，使用非常不便，并且户外水质情况不是很好，获取水源很不方便，不能有效的保证饮水健康。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种结构改进的户外水杯，它在户外能够提供照明，同时遇到危险的时候也能当做标识，方便寻找救援，并且可以有效的过滤水源，保证饮水健康。

为达到上述之目的本实用新型提供的技术方案是：一种结构改进的户外水杯，包括杯体和杯盖，所述杯体包括内杯和外壳，所述杯盖与内杯之间安装有过滤装置，所述过滤装置包括框架和过滤层，所述过滤层位于框架内部，所述过滤层从上至下包括微滤膜层、活性炭层和超滤膜层，各过滤层通过过滤网隔开，所述外壳内腔设有发光装置，所述发光装置包括感应器、连接线和灯珠，所述外壳内腔底部设有装配槽，所述感应器固定在装配槽中，所述外壳内腔侧壁设有线槽，所述连接线一端与感应器相连，并且向外延伸卡装在线槽中，所述线槽分布有通孔，所述通孔贯通外壳外壁，所述灯珠分布在连接线上并且卡装在通孔中。

进一步地，所述框架的底部内壁设有第一内螺纹，所述内杯顶部外壁设有与第一内螺纹相适配的第一外螺纹，所述框架底部与内杯相旋连接，所述框架顶部外壁设有第二外螺纹，所述杯盖的内壁设有与第二外螺纹相适配的第二内螺纹，所述框架顶部与杯盖相旋连接。

进一步地，所述内杯开口向外翻边形成延伸段，所述延伸段外壁设有第三外螺纹，所述外壳内壁顶部设有台阶，所述台阶竖部设有与第三外螺纹相适配的第三内螺纹，所述内杯与外壳相旋连接，所述内杯外壁与外壳之间间隙配合。

进一步地，所述装配槽底面设有通槽，所述通槽中设有卡装有橡胶柱，所述橡胶柱顶面与感应器相接触。

与现有技术相比，具有以下有益效果：

本实用新型在户外的时候，水杯在存水的同时也能提供很好的照明功能，并且在野外遇险的时候，所述发光装置能够当做标识，方便寻找救援，大大提高了水杯的利用率，并且在发光装置失灵时，可以便捷拆卸维修更换；再者杯子设有能够拆卸的过滤装置，在野外的时候，能够方便的获取水源，保证饮用健康，在使用一段使用后也能便捷更换过滤装置，保证水源的过滤。

附图说明

图1为本实用新型结构示意图。

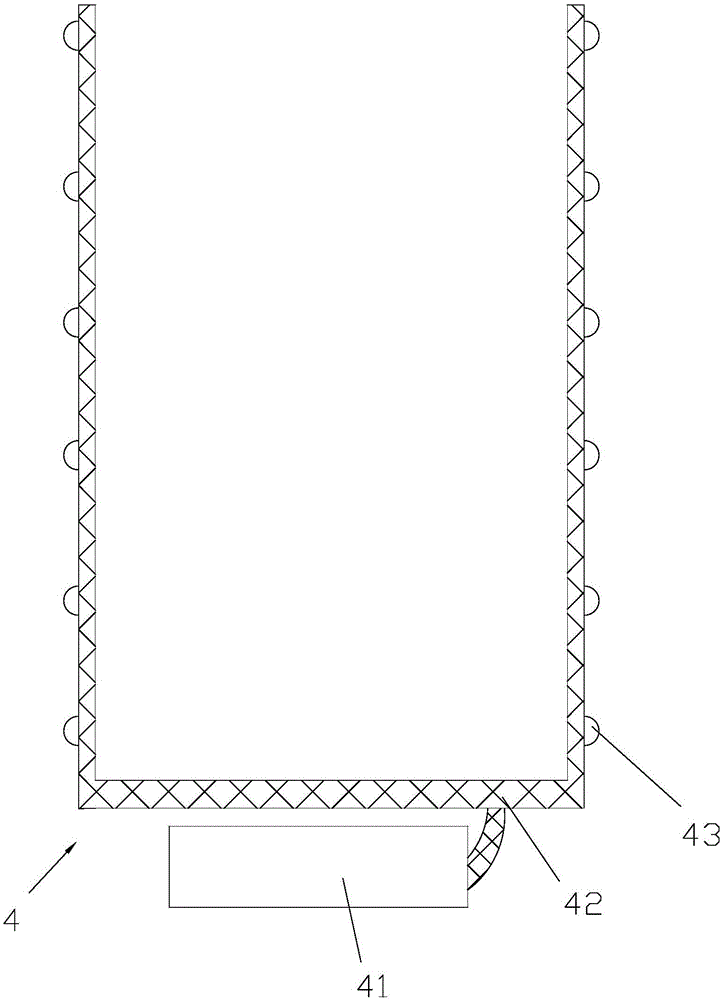

图2为本实用新型发光装置结构示意图。

图3为本实用新型外壳结构示意图。

图4为本实用新型过滤装置结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1至图4所示，一种结构改进的户外水杯，包括杯体1和杯盖2，所述杯体1包括内杯11和外壳3，所述外壳3内腔设有发光装置4，所述内杯11开口向外翻边形成延伸段12，所述延伸段12外壁设有第三外螺纹13，所述外壳3内壁顶部设有台阶31，所述台阶31竖部设有与第三外螺纹13相适配的第三内螺纹32，所述内杯11与外壳3相旋连接，所述内杯11外壁与外壳3之间间隙配合，能够便捷的拆装内杯11，在发光装置4磨损失灵的情况下，能够方便的维修更换。

所述发光装置4包括感应器41、连接线42和灯珠43，所述外壳3内腔底部设有装配槽33，所述感应器41固定在装配槽33中，所述外壳3内腔侧壁设有线槽34，所述连接线42一端与感应器41相连，并且向外延伸卡装在线槽34中，所述线槽34分布有通孔35，所述通孔35贯通外壳3外壁，所述灯珠43分布在连接线42上并且卡装在通孔35中，在户外的时候，水杯在存水的同时也能提供很好的照明功能，并且在野外遇险的时候，所述发光装置4能够当做标识，方便寻找救援，大大提高了水杯的利用率，再者会发光的水杯也非常美观。

所述装配槽33底面设有通槽36，所述通槽36中设有卡装有橡胶柱37，所述橡胶柱37顶面与感应器41相接触，所述橡胶柱37不仅能够很好的将通槽36密封，在需要发光照明的时候，可以按压橡胶柱37，所述橡胶柱37在外力的作用下产生弹性，向上挤压感应器41，所述感应器41受到外力作用，使得电源接通灯珠43发光，使用十分方便。

所述杯盖2和内杯11之间安装有过滤装置5，所述过滤装置5包括框架51和过滤层52，所述过滤层52位于框架51内部，所述过滤层52从上至下包括微滤膜层53、活性炭层54和超滤膜层55，各过滤层52通过过滤网56隔开，所述微滤膜层53能够去除水中各种可见物、灰尘及杂质，所述活性炭层54能够去除氯和有机杂质，吸收水中有机化合物产生的异味、颜色和气味，所述超滤膜层55能够去除水中的细菌、病毒及孢子等物质，使得水源更加健康而且饮用便利。

所述框架51的底部内壁设有第一内螺纹57，所述内杯11顶部外壁设有与第一内螺纹37相适配的第一外螺纹14，所述框架51底部与内杯11相旋连接，所述框架51顶部外壁设有第二外螺纹58，所述杯盖2内壁设有与第二外螺纹58相适配的第二内螺纹21，所述框架51顶部与杯盖2相旋连接，能够方便的将过滤装置5，在使用一段时间后，能够方便的更换过滤装置5，更好的保证水源干净卫生，饮用健康。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
