一种带拉链保护结构的开放式拉链袜子的制作方法

本实用新型涉及一种带有拉链的袜子，具体来说是一种带拉链保护结构的开放式拉链袜子。

背景技术：

袜子种类繁多，结构和功能不断改进。如中国专利文献公开一篇名为袜子的发明专利，公开号是CN101317697，其从袜口部经过脚部将足部连续地编织成筒状，在足部的前方，配置编织线圈横列数减少区域和线圈横列数增加区域，形成脚尖部，其中在相当袜子的大拇指侧面部位，使得圆编织机在一定角度往复，形成编织的织物增加区域。由此，形成大拇指膨胀部，得到适合足形状的袜子。不仅是大拇指侧膨胀部，在相当袜子的小拇指位置部分形成另外的织物增加区域，形成比大拇指侧膨胀部小的小拇指膨胀部，由此，可以实现更适合足形的袜子。本发明的目的是提供适合足形穿着良好对足没有无理的力作用的袜子。

另一篇中国专利文献公开一篇名为一种可以保护脚后跟的袜子的发明专利，公开号是CN101720986A，其公开了一种结构简洁、成本低廉的可以保护脚后跟的袜子，包括由袜颈及袜身，所述袜颈后侧上部设有一防护舌，所述防护舌由袜颈后侧上部向后延伸编织而成，所述防护舌为中空的双层结构，防护舌内端开口并与袜颈一体编织后形成内开口结构，防护舌外端封闭。本发明可以很大程度上避免或减缓鞋子后跟部对人的脚后跟的摩擦伤害，从而保护脚后跟。

现有技术公开了多种功能的袜子，但是尚未发现方便特殊人群(比如老年人)穿戴的袜子。

技术实现要素：

本实用新型提供一种带拉链保护结构的开放式拉链袜子，解决了方便穿戴的技术问题，便于老年人穿戴，降低袜子穿戴难度。

为了解决上述技术问题，本实用新型采用如下技术方案：

一种带拉链保护结构的开放式拉链袜子，包括套装脚踝的颈部和盛放脚部的本体，颈部和本体连接成一体结构，本体包括与脚背接触的背部和与脚底接触的底部，背部位于本体的顶面上，底部位于本体的底面上，背部沿本体的首尾方向设有U型口，U型口上安装使其开合的拉链组件，所述颈部上沿颈部的首尾设有开口，颈部的开口和U型口的开口连接。

基于上述方案，本实用新型还做如下改进：

所述颈部的开口包括一牵拉部和连接部，牵拉部和连接部具有一对重合面，重合面上设有粘贴扣。

所述U型口的两侧边部分别铺设粘贴带，所述拉链组件和U型口是分体结构，拉链组件包括拉链本体和拉链基部，拉链本体安装在拉链基部上，拉链基部的底面上为粘贴面，粘贴面固定在粘贴带上。

所述U型口的下方设置一防摩擦的唇带，该唇带沿U型口铺设，唇带的一边连接在U型口的一侧，唇带的另一边为自由悬置。

所述唇带由防水材料做成。

和现有技术相比，本实用新型产生的有益效果是：

1.本实用新型在袜子的背部设置U型口，U型口上安装拉链组件，颈部上设有开口，颈部上的开口和U型口的开口连接，这样，拉链组件可以控制U型口开合，如当U型口打开时，从颈部和背部将袜子打开，将脚放入袜子内，然后将拉链组件拉合，完整的将袜子套装在脚上，降低穿袜子的难度，特别适合伺候他人时，替他人穿袜子，也适合老年人等行动不便的特殊人群穿袜子。

2.在袜子颈部的开口位置，设置一牵拉部和连接部，牵拉部和连接部的重合面上设有一对粘贴扣，可以将牵拉部粘贴在连接部上，本结构起到保护拉链组件的作用，具体是穿袜子的时候，将牵拉部和连接部撕开，穿上袜子后，拉合拉链组件，牵拉部和连接部粘合，避免颈部扩张撕拉损伤拉链组件，提高了拉链组件的使用寿命。

3.拉链组件和U型口是分体结构，在清洗袜子的时候，拆卸拉链组件，使袜子更易于清洗，也避免拉链组件被水浸泡，另外，拉链组件和U型口通过粘贴带和拉链基部上的粘贴面粘合，结构巧妙，操作极为便利，更易于老人使用。

4.在U型口下方设置唇带，唇带隔离拉链组件和皮肤直接接触，对皮肤起到保护作用，进一步，唇带由防水材料做成，可以避免脚汗透过唇带浸湿拉链组件，由此可见，唇带不仅提高了皮肤的体感，而且保护了拉链组件。

附图说明

图1是本实用新型的外部轮廓示意图。

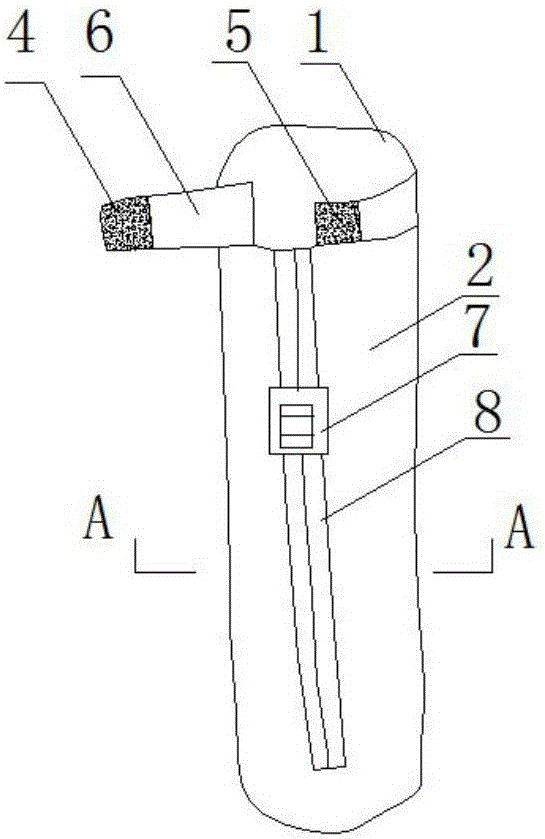

图2是本实用新型背部结构的平面结构示意图。

图3是图2中A-A向截面图。

图4是本实用新型背部结构的另一个实施例的结构示意图。

图5是拉链组件的平面结构示意图。

附图标记

1颈部；2背部；3底部；4粘贴扣；5连接部；6牵拉部；7拉链扣；8拉链；9唇带；10U型口；11粘贴带；12拉链基部；13脚。

具体实施方式

下面结合附图和实施例对本实用新型做详细说明。

如图1、图2和图3，本实用新型包括颈部1和本体，本体包括背部2和底部3，本实用新型的设计要点在于，背部2上设有U型口10(参见图4)，U型口上安装拉链组件，本实施例中，拉链组件的两侧缝合在U型口的两侧，拉链组件的拉链扣7控制拉链8开合，U型口的布局是沿袜子的首尾方向，也就是从颈部到脚尖的走向，当U型口打开时，整个袜子被打开，当然，颈部1上也设有一个开口，该开口和U型口的开口连接，这样，可以完全打开颈部1和背部2。

为了防止颈部对拉链组件的撕拉，本实用新型还对颈部开口做进一步改进。如图2，颈部1的开口包括一牵拉部6和连接部5，牵拉部和连接部形成一对重合面，重合面上设置一对粘贴扣4，这样，简单的按压和撕拉牵拉部，就可以将牵拉部和连接部连接和分开，当牵拉部和连接部连接后，可以避免颈部对拉链组件的过分牵拉，对拉链组件起到保护作用。

本实用新型就拉链组件和U型口的连接方式，还提供另外一种实施方式，如图4和图5所示，本实施例中，拉链组件和U型口的连接方式是分体结构，在U型口的两侧铺设粘贴带11，拉链组件上设置一个拉链基部12，拉链8和拉链扣7整体连接在拉链基部12上，拉链基部12的底面上是一粘贴面，该粘贴面和粘贴带11的粘连结构和上述的粘贴扣4的结构类似，可以通过按压、撕拉完成粘贴和分离。穿戴袜子时，将拉链组件整体粘贴在U型口上，拆洗袜子时，可以将拉链组件整体拆下。

U型口存在一个空隙，导致拉链组件能接触皮肤，并对皮肤造成损伤，为此，本实用新型还在U型口的下方设置一唇带9，如图3所示，唇带9和U型口吻合，可以遮挡U型口，脚13深入袜子内，唇带9将脚13和拉链组件隔开，避免拉链组件接触皮肤，唇带9一侧连接在U型口的一边下面，另一侧自由悬置，结构巧妙，作用显著。
