安全注射器的制作方法

本发明与医疗器具有关，特别是指一种安全注射器。

背景技术：

习知安全注射器，如美国us20060106339公开专利，其仍有针座的固定及回拉不确实，以及药液残留量较多的问题。

因此，所述已知安全注射器的缺点仍然有待改进。

技术实现要素：

针对上述问题，本发明的主要目的在于提供一种安全注射器，其可稳固定位针座，方便快速回拉针座，并有效减少药液的残留。

为达到上述目的，本发明所提供的一种安全注射器，其特征在于包含有：一针筒1，具有一筒身11，一容室12，一装座孔13，一卡座槽14；一针座20，具有一座身21，所述座身21装设于所述针筒1的装座孔13，一针孔22，一勾杆24，一连动变形部25连接于所述勾杆24，及一卡筒部26接于所述连动变形部25受其连动并能卡止于所述针筒1的卡座槽14；一杆塞3，具有一杆身31，以及一插勾孔41能套接所述针座20的勾杆24并压缩所述连动变形部25弹性变形使所述针座20的卡筒部26不卡止于所述针筒1的卡座槽14，所述插勾孔41能卡勾所述针座20的勾杆24使移动所述针座20。

上述本发明的技术方案中，所述针座20具有一凹室27相通所述针孔22与连动变形部25。

所述针座20具有一导流面212相接于所述凹室27。

所述针座20具有一内缩面211对应所述连动变形部25。

所述针座20中心线到勾杆24外缘的垂直距离l1小于所述针座20中心线到连动变形部25外缘的垂直距离l2。

所述卡筒部26延伸一部分长度与所述连动变形部25相连接。

还包含一密封环r，所述密封环r设在所述针筒1与针座20之间。

所述针筒1具有一主筒10及一前套50套接于所述主筒10。

还包含一密封环r，所述密封环r设于所述前套50与针座20的座身21之间。

所述针筒1具有一沉孔15，所述针座20具有一座肩23配合定位于所述针筒1的沉孔15。

采用上述技术方案，本发明所提供的安全注射器其确实可稳固定位针座，方便 快速回拉针座，并有效减少药液的残留。

附图说明

图1是本发明一较佳实施例的立体图；

图2是本发明一较佳实施例的一操作状态剖视图；

图3是本发明一较佳实施例另一操作状态剖视图；

图4是本发明一较佳实施例针座的立体图；

图5是本发明另一较佳实施例的立体图；

图6是本发明另一较佳实施例的一操作状态剖视图；

图7是本发明另一较佳实施例另一操作状态剖视图；

图8是本发明另一较佳实施例针座的立体图；

图9是本发明再一较佳实施例的立体图；

图10是本发明再一较佳实施例的一操作状态剖视图；

图11是本发明再一较佳实施例另一操作状态剖视图；

图12是本发明再一较佳实施例针座的立体图；

图13是本发明又一较佳实施例的立体图；

图14是本发明又一较佳实施例的一操作状态剖视图；

图15是本发明又一较佳实施例另一操作状态剖视图；

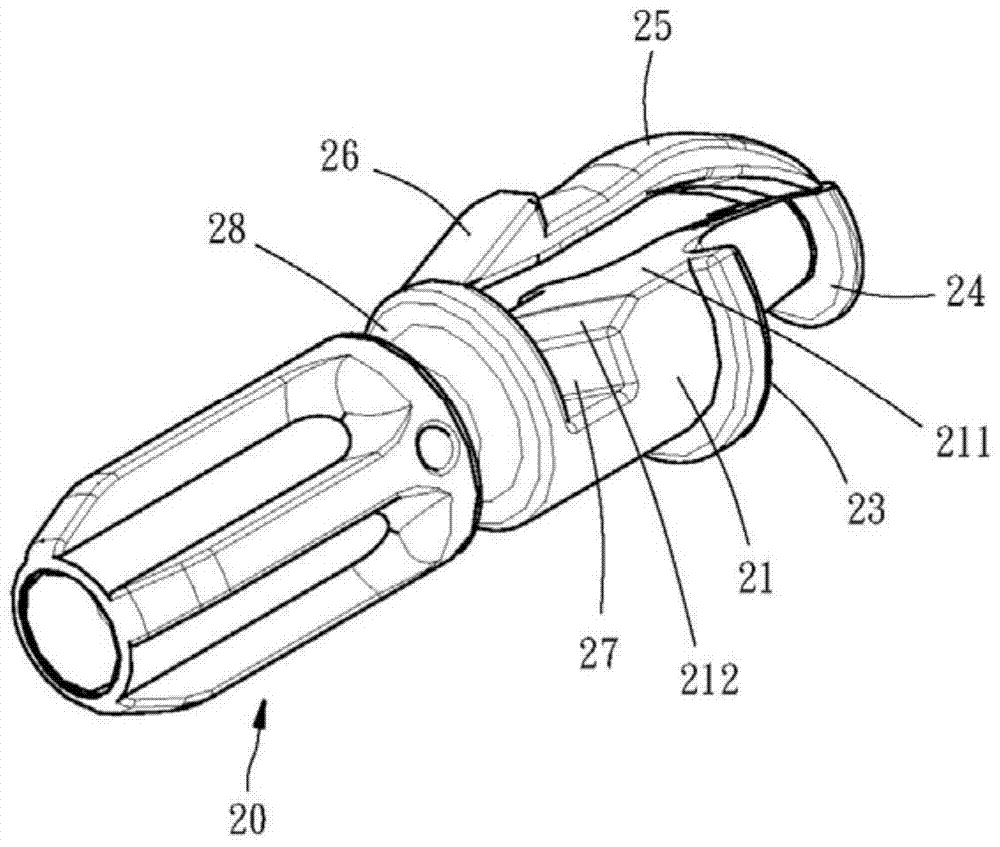

图16是本发明又一较佳实施例针座的立体图。

具体实施方式

现举以下实施例并结合附图对本发明的结构及功效进行详细说明。

申请人首先在此说明，在通篇说明书中所指的内、外、上、下等有关方向性的形容词，都是以本发明图式中的方向为基准。

以下将通过所列举的实施例配合随附的图式，详细说明本发明的技术内容及特征，其中：

如图1至图4所示，本发明一较佳实施例的安全注射器，包含有：

在本实施例中，主筒10单独即可构成一针筒1；即，广义而言，本发明安全注射器包含有一针筒1，针筒1具有一主筒10。

主筒10具有一筒身11，一容室12连通一装座孔13，一卡座槽14位于装座孔13的内缘，一沉孔15在容室12与卡座槽14之间。

一针座20，具有一座身21，座身21装设于主筒10的装座孔13，一针孔22，一座肩23配合定位于针筒1的沉孔15，一勾杆24其杆身较佳略呈锥形，一连动变形部25呈凸弧形片状连接于勾杆24，以及一卡筒部26接于连动变形部25受其连 动并可卡止于针筒1的卡座槽14。

针座20还具有一内缩面211对应配合连动变形部25；即，座身21及/或勾杆24对应连动变形部25处形成略成削除的表面，以提供连动变形部25更多变形空间。

其中，针座20还具有一凹室27开通于针孔22与连动变形部25之间，针座20还具有一环槽28可供装设一密封环r密封针筒1与针座20之间。

针座20还具有一导流面212相接于凹室27，导流面212也相接于内缩面211，其可使药液更容易流到凹室27。

此外，卡筒部26的另一端还连接于其座身21。

在本实施例中，针座20在其针孔22直接装设一针头n。

本实施例中，针座20中心线到勾杆24外缘的垂直距离l1小于针座20中心线到连动变形部25外缘的垂直距离l2。

一杆塞3，具有一推杆30有一杆身31，以及一封塞40接设于推杆30的杆身31。

封塞40具有一插勾孔41可套接针座20的勾杆24并压缩连动变形部25弹性变形使针座20的卡筒部26不卡止于针筒1的卡座槽14，插勾孔41可卡勾针座20的勾杆24使移动针座20。

针座20的卡筒部26与针筒1的卡座槽14可有效卡合。

而当杆塞3向前推抵使其封塞40的插勾孔41套入针座20的勾杆24与连动变形部25时，即可控制针座20的卡筒部26离开针筒1的卡座槽14而不再卡合，即可顺利回拉。连动变形部25弹性变形时与座身21及勾杆24间的空隙变小，则可减少其间的药液残留。

最后，针座20与针头n也因针座20的连动变形部25与杆塞3的插勾孔41的配合关系而歪斜向一侧，针座20与针头n便不容易再被推出针筒1。

由此，实施例即达到本发明的目的。

而本发明的重点更在于，通过针座20的连动变形部25与凹室27配合，其设计还可有效减少注射药液残留量。

如图5至图8所示，本发明提供另一种实施例的安全注射器，其与前述实施例大致相同，主要不同点在于：

针座20还具有一接针部29形成在前段。

针头n设于一接件n1，接件n1再接设于针座20的接针部29。

由此，本实施例同样可以达到本发明的目的。

如图9至图12所示，为本发明另一较佳实施例的安全注射器，其与前述实施 例大致相同，其主要不同点在于：

针筒1具有一主筒10及一前套50可密封地套接于主筒10共同形成装座孔13，密封环r设于前套50与针座20的座身21之间。

即，主筒10还具有一前套50套接于主筒10前端，本例中卡座槽14及沉孔15形成在主筒10，当然也可改为形成在前套50。利用两个构件组合而成，其可使针筒1的制造更为简单，且能增加其使用形式。

由此，本实施例同样可以达到本发明的目的。

如图13至图16所示，为本发明另一较佳实施例的安全注射器，其与前述实施例大致相同，其主要不同点在于：

针座20具有较大尺寸而另形成一外筒部供装设针头n。

卡筒部26可延伸一部分长度再与连动变形部25相连接。因此，仍能以封塞40的插勾孔41压缩针座20的连动变形部25弹性变形，而以带动卡筒部26卡合与不卡合。

由此，本实施例同样可以达到本发明的目的。

本发明推杆30与封塞40可为组合的之外，或也可为一体的。

本发明密封环r除了如前述为独立构件之外，其也可为一体成形于针筒1或一体成形于针座20。

以上所述的任何实施形态均可一个或多个互相搭配使用，均可达到本发明的目的。

综上所述，本发明所提供的安全注射器其确实可稳固定位针座，方便快速回拉针座，并有效减少药液的残留，因此确实达到本发明的目的。
