一种放射科儿童用检查防护固定装置的制作方法

本发明涉及医疗器械技术领域，具体为一种放射科儿童用检查防护固定装置。

背景技术：

目前，公知临床医疗过程中，放射检查是最常见的治疗措施之一，而目前用的检查床就是普通的平板床，这对于成人来说能比较快速简单的做完检查，但是对于儿童来说，会有点害怕恐惧心理，且儿童会乱动，需要大人从旁照顾，且当需要给儿童翻身，调整检查部位和角度时，都比较麻烦，不但费时费力，也会给大人带来微小的伤害，这给医护人员的工作带来了不便。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种放射科儿童用检查防护固定装置，能有效将儿童固定，且通过电机带动床体翻转，可以给儿童的不同部位检查，无需人工给儿童翻身，操作方便，省时省力，也减少了对看护人员的伤害，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种放射科儿童用检查防护固定装置，包括床架，所述床架的中部设有矩形通槽，且矩形通槽的左端设有第二轴承，所述第二轴承的内圈通过主转轴连接床体，所述床体位于矩形通槽内，所述床体的前表面从左到右依次设有第一固定带、第二固定带和第三固定带，所述床体的前表面右端中部设有头罩，所述床体的右端面中部设有副转轴，所述副转轴的右端与第一轴承的内圈连接，所述第一轴承位于矩形通槽的右端面中部，所述床架的左端设有第三轴承，所述主转轴的左端穿插床架左端和第三轴承的内圈，且主转轴的左端设有副齿轮，所述床体的后端面设有支柱，所述床体的后端面左侧中部设有电机，所述电机的输出轴上设有与副齿轮啮合的主齿轮，所述床架的左表面下端设有控制器，所述电机与控制器电连接，所述控制器与外部电源电连接。

作为本发明的一种优选技术方案，所述支柱有四根，且四根支柱在床架的下表面呈矩形分布。

作为本发明的一种优选技术方案，所述床架的后表面设有防护网，且防护网的网口与床架中部矩形通槽的大小相等。

作为本发明的一种优选技术方案，所述床架中部的矩形通槽内设有两个互相平行的海绵垫，且两个海绵垫分别位于矩形通槽的上端面和下端面。

作为本发明的一种优选技术方案，所述第一固定带与第二固定带之间的距离比第二固定带和第三固定带长十厘米。

与现有技术相比，本发明的有益效果是：本放射科儿童用检查防护固定装置，增加装置的稳定性；防止床体翻转时儿童掉落，起到保护作用；防止儿童磕碰，减少对儿童的伤害；能够更好的将儿童固定在床体上，利于检查的进行；整个装置结构简单，能有效将儿童固定，且通过电机带动床体翻转，可以给儿童的不同部位检查，无需人工给儿童翻身，操作方便，省时省力，也减少了对看护人员的伤害。

附图说明

图1为本发明结构示意图；

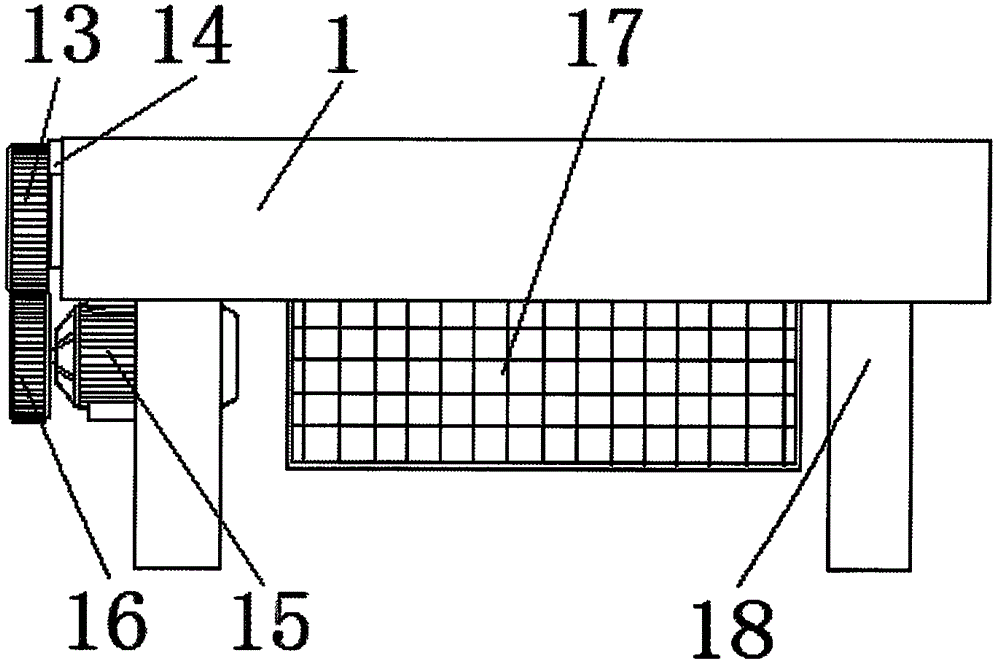

图2为本发明电机的结构示意图。

图中：1床架、2床体、3海绵垫、4第一固定带、5第二固定带、6第三固定带、7头罩、8主转轴、9副转轴、10第一轴承、11第二轴承、12第三轴承、13副齿轮、14控制器、15电机、16主齿轮、17防护网、18支柱

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种放射科儿童用检查防护固定装置，包括床架1，床架1的中部设有矩形通槽，且矩形通槽的左端设有第二轴承11，床架1中部的矩形通槽内设有两个互相平行的海绵垫3，且两个海绵垫3分别位于矩形通槽的上端面和下端面，防止儿童磕碰，减少对儿童的伤害，第二轴承11的内圈通过主转轴8连接床体2，床体2转动时减少摩擦，床体2位于矩形通槽内，床体2的前表面从左到右依次设有第一固定带4、第二固定带5和第三固定带6，第一固定带4与第二固定带5之间的距离比第二固定带5和第三固定带6长十厘米，第一固定带4固定儿童脚腕，第二固定带5固定儿童腰部，第三固定带6固定儿童肩部，能够更好的将儿童固定在床体2上，利于检查的进行，床体2的前表面右端中部设有头罩7，可将儿童的头部固定，防止儿童头部乱扭乱动，床体2的右端面中部设有副转轴9，副转轴9的右端与第一轴承10的内圈连接，第一轴承10位于矩形通槽的右端面中部，床架1的左端设有第三轴承12，主转轴8的左端穿插床架1左端和第三轴承12的内圈，且主转轴8的左端设有副齿轮9，床体1的后端面设有支柱18，支柱18有四根，且四根支柱18在床架1的下表面呈矩形分布，增加装置的稳定性，床架1的后表面设有防护网17，且防护网17的网口与床架1中部矩形通槽的大小相等，防止床体2翻转时儿童掉落，起到保护作用，床体1的后端面左侧中部设有电机15，电机15的输出轴上设有与副齿轮13啮合的主齿轮16，床架1的左表面下端设有控制器14，电机15与控制器14电连接，控制器14控制电机15转动，电机15带动主齿轮16，主齿轮带动副齿轮13转动，从而使床体2转动，代替手动给儿童翻身，效果好，减少了检查时仪器对看护人员的辐射，控制器14与外部电源电连接，整个装置结构简单，能有效将儿童固定，且通过电机15带动床体2翻转，可以给儿童的不同部位检查，无需人工给儿童翻身，操作方便，省时省力，也减少了对看护人员的伤害。

在使用时：将儿童放在床体2上端，再使用第一固定带4固定儿童脚腕，第二固定带5固定儿童腰部，第三固定带6固定儿童肩部，并使用头罩7固定儿童的头部，最后开始检查，当儿童需要翻转时，通过控制器14控制电机15转动，电机15带动主齿轮16，主齿轮带动副齿轮13转动，副齿轮13带动主转轴8转动，从而使床体2转动，达到了翻转儿童的效果，方便检查。

本发明增加装置的稳定性；防止床体2翻转时儿童掉落，起到保护作用；防止儿童磕碰，减少对儿童的伤害；能够更好的将儿童固定在床体2上，利于检查的进行；整个装置结构简单，能有效将儿童固定，且通过电机15带动床体2翻转，可以给儿童的不同部位检查，无需人工给儿童翻身，操作方便，省时省力，也减少了对看护人员的伤害。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
