一种面膜机及其使用方法与流程

本发明涉及居家美容仪器领域，具体涉及一种面膜机及其使用方法。

背景技术：

面膜的原理，就是利用覆盖在脸部的短暂时间，暂时隔离外界的空气与污染，提高肌肤温度，皮肤的毛孔扩张，促进汗腺分泌与新陈代谢，使肌肤的含氧量上升，面膜有利于肌肤排除表皮细胞新陈代谢的产物和累积的油脂类物质，面膜中的水分渗入肌肤表皮的角质层，皮肤变得柔软，增加弹性。市场上的成品面膜含有大量的化学制剂，对皮肤会产生一定的刺激和伤害，敏感性肌肤是不适合使用的。

果蔬面膜主要原材料为天然果蔬、牛奶等，并且在制作过程中也没有破坏其分子结构，因此制作出来的果膜依然还保留有纯天然的味道。果蔬面膜不添加任何添加剂、防腐剂等之类化学物。主要成分为果蔬中还有的有益于肌肤的各种养分和胶原蛋白成分。果蔬面膜中的有效成分均为活性分子，除了不会对皮肤带来伤害的同时，可及时补充肌肤所需养分。因为其分子结构均为活性分子，所以其渗透性好；果蔬面膜最重要的要求就是要新鲜，因此结构简单，功能强大的家用型的面膜机具有巨大的市场。

经检索，公开号为CN105963146A公开了一种水果面膜机，公开了顶盖、壳体、加料机构、榨汁机构、搅拌加热机构、面膜托盘、颈膜托盘、底座；面膜成型机构包括面膜托盘和颈膜托盘；在制膜过程中，原料和果汁混合物经过搅拌加热机构充分搅拌后，同时、定量地注入到面膜托盘和颈膜托盘从而一次性制成面膜和颈膜，解决了常规的面膜机每次只能成型一片膜的问题，但在这一过程中，果蔬容易被氧化，不新鲜，影响使用效果，并且消毒不便，容易滋生细菌。

氢气是近年来研究比较活跃的领域，是继NO、HS和CO之后的又一具有重要生物活性的气体分子，同时目前尚未发现其有任何毒副作用，在疾病防治方面具有独特的发展空间口。很多与氧化应激有关的损伤都可以通过氢气疗法得到较好的效果，特别是对各种难以治愈的皮肤疾病是一个很好的选择。研究表明氢气能很快透过细胞膜和细胞器膜，弥散到亚细胞结构，如线粒体、细胞核等，发挥保护作用。富氢液是一种选择性的抗氧化剂，其主要作用是选择性清除自由基，减少活性氧的产生，减少氧化应激的损害。活性氧具有很强的氧化还原作用，可以和细胞的各种成分发生相互作用，引起一些膜和酶的功能改变，尤其是线粒体膜损伤，从而导致细胞损伤。其作用机制为：(1)氢气具有选择性抗氧化作用，选择性的降低羟基自由基和过氧亚硝酸阴离子浓度，但不会降低超氧阴离子自由基、过氧化氢及处于平衡状态的NO水平。减少组织细胞的脂质过氧化反应及DNA氧化，保护细胞功能；(2)抑制组织的炎症反应，从而保护和促进细胞组织的功能；(3)阻止和延缓细胞凋亡进程，加速损伤组织的修复。

臭氧以氧原子的氧化作用破坏微生物膜的结构，以实现杀菌作用。臭氧对细菌的灭活反应总是进行的很迅速，与其它杀菌剂不同的是：臭氧能与细菌细胞壁脂类的双键反应，穿入菌体内部，作用于蛋白和脂多糖，改变细胞的通透性，从而导致细菌死亡。臭氧还作用于细胞内的核物质，如核酸中的嘌呤和嘧啶破坏DNA。臭氧首先作用于细胞膜，使膜构成成份受损伤，而导致新陈代谢障碍，臭氧继续渗透穿透膜，而破坏膜内脂蛋白和脂多糖，改变细胞的通透性，导致细胞溶解并死亡。

如前所述，面膜机具有很大的市场前景，现有技术没有很好的方案解决果蔬面膜容易被氧化，需要保障新鲜的问题，也没能实现对不同的用户喜好和不同种类的果蔬调节面膜的温度产生最好的效果和用户体验。

技术实现要素：

为了解决上述技术问题，本发明提供一种面膜机及其使用方法，该面膜机及其使用方法能够现做现敷，操作简便，无需繁琐的敷面膜过程，还能有效的保障果蔬面膜的新鲜度，保障果蔬面膜不容易被氧化，此外，还能根据不同用户的喜好以及不同种类的果蔬调节面膜的温度，产生最好的使用效果和用于体验，并且该面膜机还能实现自我消毒。

本发明的技术方案如下：

一种面膜机，包括电解腔、榨汁腔以及贴面膜面具；所述电解腔由一PEM电解电极分隔成阴极腔和阳极腔；一控制电路控制PEM膜电解电极的电流和/或电压大小；所述贴面膜面具从外层到内层依次层叠设置海绵吸液层、震动海绵吸液层使其中汁液向脸部扩散的震动扩散层、调节贴面膜面具温度的冷热调温层以及壳体；所述海绵吸液层面向人脸的一面配合人脸曲线开设有多个出液孔；所述海绵吸液层通过一可开闭的臭氧管连通阳极腔；所述阴极腔与榨汁腔之间设置有第一防水透气膜；所述榨汁腔与海绵吸液层连通。

其中，所述榨汁腔底部设置有榨汁刀片，榨汁腔内沿内侧壁设置有环形的增稠剂缓释块。

其中，所述PEM膜电解电极竖直设置在电解腔下部，PEM膜电解电极与电解腔上壁之间设置有一隔板；阴极腔和阳极腔通过PEM膜电解电极和隔板分隔；所述阴极腔内设置有一第一压重板；第一压重板滑动套设在阴极腔内；第一压重板将阴极腔分隔成上氢气腔和下富氢水腔；第一压重板上设置有若干第一通气孔；第一压重板上端面或下端面上设置有第二防水透气膜；上氢气腔通过第一防水透气膜从榨汁腔底部连通榨汁腔。

其中，所述上氢气腔还通过一第一气管连通海绵吸液层并使上氢气腔中的氢气通过海绵吸液层向脸部扩散。

其中，所述阳极腔内滑动设置有一第二压重板；所述第二压重板将阳极腔分隔成上氧腔和下臭氧水腔；第二压重板上设置有多个第三通孔；第二压重板上端面或下端面上设置有第三防水透气膜和臭氧吸收层；所述上氧腔通过一第二气管连通海绵吸液层并使上氧腔中的氧气通过海绵吸液层向脸部扩散；所述臭氧管伸至下臭氧水腔内；所述第一气管、第二气管以及臭氧管上分别设置有手压气囊；所述榨汁腔与海绵吸液层通过一设置有水泵的管道连通。

其中，所述冷热调温层包括多个半导体制冷片；多个半导体制冷片沿人脸曲线组合成电堆；所述半导体至冷片包括相互串联的一N型半导体和一P型半导体，N型半导体一端和P型半导体一端通过一铜片电连接；所述铜片朝向人脸一侧；N型半导体另一端和P型半导体另一端分别连接电源的正负极，电流使半导体制冷片靠近脸部一侧为低温区，另一侧为高温区。

其中，所述PEM膜电解电极包括依次层叠设置的第一电极、PEM膜和第二电极；所述第一电极和第二电极外表面分别贴覆有第一活性炭纤维层和第二活性炭纤维层。

其中，所述贴面膜面具通过一折叠机构或伸缩机构收起或立起。

一种面膜机使用方法，采用所述的面膜机，包括以下步骤：

①榨汁：将面膜原料放入榨汁腔中榨汁，汁液通过增稠剂缓释块缓释出的增稠剂增稠；

②制氢制氧：控制PEM电解电极电流大小产生氢气和氧气；氢气透过第一压重板进入上氢气腔，并通入榨汁腔中溶解；氧气透过第二压重板进入上氧腔；

③贴敷：立起贴面膜面具，将脸部贴靠海绵吸液层，通过泵压将榨汁腔中的汁液泵入海绵吸液层中，通过调节冷热调温层电流调节汁液和海绵吸液层温度；震动扩散层将海绵吸液层中的汁液通过出液孔挤出作用脸部，并通过持续震动通过海绵吸液层使汁液在脸部分散均匀涂抹；同时，上氢气腔中的氢气和上氧腔中的氧气分别通过第一气管和第二气管从海绵吸液层中扩散出作用脸部；一段时间后脸部离开贴面膜面具。

其中，在步骤①之前或步骤③之后还包括以下步骤：

A、臭氧消毒：控制PEM电解电极电流大小产生氢气和臭氧，臭氧溶解在水中在下臭氧水腔中形成臭氧水，海绵吸液层通过臭氧管吸取臭氧水并使臭氧水在海绵吸液层上扩散消毒；

B、烘干：反转冷热调温层电极，电流使铜片一侧为高温区，烘干海绵吸液层并使臭氧分解溢散。

本发明具有如下有益效果：

1、本发明面膜机及其使用方法能够现做现敷，操作简便，无需繁琐的敷面膜过程，还能有效的保障果蔬面膜的新鲜度，保障果蔬面膜不容易被氧化，此外，还能根据不同用户的喜好以及不同种类的果蔬调节面膜的温度，产生最好的使用效果和用于体验，并且该面膜机还能实现自我消毒。

2、本发明的榨汁腔能够实现果蔬的快速榨取，并且还能使果蔬汁液具有一定稠度，便于敷脸。

3、本发明设置的第一活性炭纤维层和第二活性炭纤维层可以吸收储存水分，保障电解过程的连贯性。

4、本发明设置的第一压重板能够促进溶解在水中的氢气溢出，增强氢气的利用率，还可提高水的压力，促进电解。

5、本发明设置的第二压重板能够分离氧气和臭氧，在面膜敷贴过程中既利用了氧气为使用者供氧，促进皮肤吸收有益物质，还可为使用者供氧，增强使用感受，还能分离产生的少量臭氧，防止在使用过程中臭氧对人体的危害。

6、本发明设置的海绵吸液层既可以配合震动扩散层使汁液在人脸上均匀涂覆，还能按摩脸部，促进吸收，促进氧气和氢气的扩散，并且可以吸收臭氧水用于消毒。

7、本发明设置的冷热调温层可以简单有效的实现面膜温度的调节，还可以用于贴面膜面具的烘干和杀菌用臭氧的分解溢散，所需电压小，使用安全。

附图说明

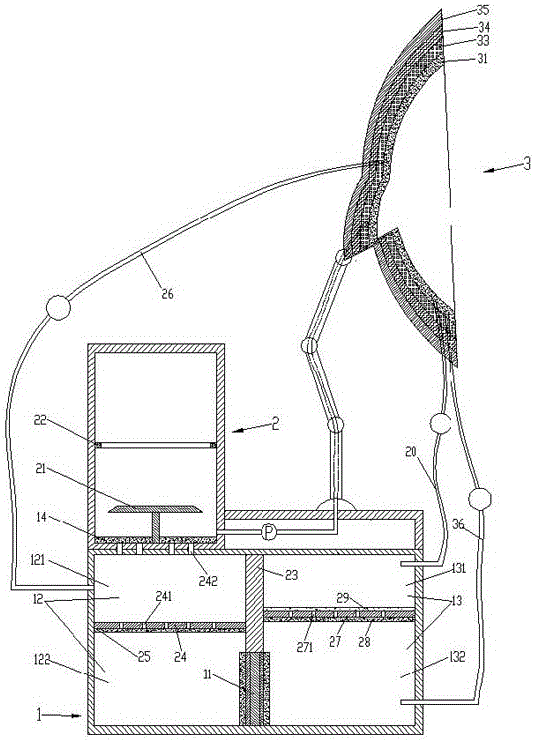

图1为本发明面膜机的结构示意图；

图2为本发明半导体制冷片的结构示意图；

图3为本发明PEM膜电解电极的结构示意图。

附图标记说明：

1-电解腔、11-PEM电解电极、111-第一电极、112-PEM膜、113-第二电极、114-第一活性炭纤维层、115-第二活性炭纤维层、12-阴极腔、121-氢气腔、122-富氢水腔、13-阳极腔、131-上氧腔、132-臭氧水腔、14-第一防水透气膜、2-榨汁腔、20-第二气管、21-榨汁刀片、22-增稠剂缓释块、23-隔板、24-第一压重板、241-第一通气孔、242-第二通气孔、25-第二防水透气膜、26-第一气管、27-第二压重板、271-第三通气孔、28-第三防水透气膜、29-臭氧吸收层、3-贴面膜面具、31-海绵吸液层、33-震动扩散层、34-冷热调温层、341-半导体制冷片、342-N型半导体、343-P型半导体、344-铜片、35-壳体、36-臭氧管。

具体实施方式

下面结合附图和具体实施例来对本发明进行详细的说明。

参见图1，一种面膜机，包括电解腔1、榨汁腔2以及贴面膜面具3；所述电解腔1由一PEM电解电极11分隔成阴极腔12和阳极腔13；一控制电路控制PEM膜电解电极11的电流和/或电压大小，通过调节电流大小可以在控制在阳极上生产氧气或臭氧；所述贴面膜面具3从内层到外层依次层叠设置与脸部直接接触的海绵吸液层31、震动汁液挤出并对汁液进行均匀扩散涂抹的震动扩散层33、调节面膜温度的冷热调温层34以及壳体35，优选的，海绵吸液层31采用吸水性强不伤害人体皮肤的材质，如海绵；震动扩散层33优选震动膜即可，可选择超频震动膜或超声波震动膜；所述海绵吸液层31面向人脸的一面配合人脸曲线开设有多个出液孔，出液孔用于海绵吸液层31内的液体挤出，挤出的汁液在震动扩散层33的作用下可以有效的在脸部进行均匀涂抹和扩散，出液孔对应脸部的曲线设置，在脸部转折部位如鼻子与脸部交界处分布较为密集，保障涂抹效果；所述海绵吸液层31通过臭氧管36可开闭的连通阳极腔13，臭氧管36伸至阳极腔13的液面下；所述阴极腔12内产生的氢气通过第一防水透气膜14向榨汁腔2内扩散；所述榨汁腔2内榨得的汁液通过一泵作用通入海绵吸液层31。

进一步的，所述榨汁腔2底部设置有榨汁刀片21，沿侧壁设置有环形的增稠剂缓释块22，增稠剂缓释块22外撑在榨汁腔2内部，通过摩擦力可以固定在榨汁腔2内壁上，根据榨汁的量还可以选择放置的高度，并且还可以方便拆卸，便于更换和清洗。

进一步的，所述PEM膜电解电极11竖直设置在电解腔1下部，PEM膜电解电极11与电解腔1上壁之间竖直设置有一隔板23；阴极腔12和阳极腔13通过PEM膜电解电极11和隔板23分隔；所述阴极腔12内上部滑动套设有一第一压重板24；第一压重板24将阴极腔12分隔成上氢气腔121和下富氢水腔122；第一压重板24上设置有若干第一通气孔241；第一压重板24上端面或下端面上设置有第二防水透气膜25；上氢气腔121通过第一防水透气膜14和第二通气孔242从榨汁腔2底部连通榨汁腔2；能够促进溶解在水中的氢气溢出，增强氢气的利用率，还可提高水的压力，促进电解，氢气溶解在榨汁腔2内的汁液中，产生富氢的汁液，使果蔬汁液处于还原性环境中，防止果蔬汁液被氧化，保障新鲜度。

进一步的，所述上氢气腔121还通过一第一气管26连通海绵吸液层31并使上氢气腔121中的氢气通过海绵吸液层31向脸部扩散，增强贴面膜面具3的还原性环境，保障面膜贴覆过程中不容易被氧化，促进面部皮肤对有益物质的吸收，提高面膜使用效果。

进一步的，所述阳极腔13内上部滑动套设有一第二压重板27；所述第二压重板27将阳极腔13分隔成上氧腔131和下臭氧水腔132；第二压重板27上设置有多个第三通孔271；第二压重板27上端面或下端面上设置有第三防水透气膜28和臭氧吸收层29；所述上氧腔131通过一第二气管20连通海绵吸液层31并使上氧腔131中的氧气通过海绵吸液层31向脸部扩散；所述臭氧管36伸至下臭氧水腔132内；能够分离氧气和臭氧，在面膜敷贴过程中既利用了氧气为使用者供氧，促进皮肤吸收有益物质，还可为使用者供氧，增强使用感受，还能分离产生的少量臭氧，防止在使用过程中臭氧对人体的危害，同时还能增强臭氧水腔132中臭氧的溶解度，提高后续的杀菌效果。

进一步的，参见图2，所述冷热调温层34包括多个半导体制冷片341；多个半导体制冷片341沿人脸曲线组合成电堆；所述半导体至冷片341包括相互串联的一N型半导体342和一P型半导体343，N型半导体342一端和P型半导体343一端通过一铜片344电连接；所述铜片344朝向人脸一侧；N型半导体342另一端和P型半导体343另一端分别连接电源的正负极，电流使铜片344一侧为低温区；可以简单有效的实现面膜温度的调节，产生最好的使用效果和用于体验，还可以用于贴面膜面具的烘干和杀菌用臭氧在杀菌完成后分解溢散；N型半导体342和P型半导体343组成半导体制冷片341所需的电压较小，使用安全，采用N型半导体342和P型半导体343组成半导体制冷片341只是具体实施例的一种，具体的还可以采用两种不同材质的物质组成制冷片；冷热调温层34也可以不使用半导体制冷片341，还可以采用相变材料或制冷物质结合电热装置实现。

进一步的，参见图3，所述PEM膜电解电极11包括依次层叠设置的第一电极111、PEM膜112和第二电极113；所述第一电极111和第二电极113外表面分别贴覆有第一活性炭纤维层114和第二活性炭纤维层115，第一活性炭纤维层114和第二活性炭纤维层115的设置可以吸收储存水分，保障电解的稳定性。

进一步的，所述贴面膜面具3通过一折叠机构或伸缩机构收起或立起，折叠机构或伸缩机构采用中空的结构，汁液的进管从中空的结构中穿过；第一气管26、第二气管20以及臭氧管36均为软管；所述第一气管(26)、第二气管(20)以及臭氧管(36)上分别设置有手压气囊。

进一步的，所述面膜机还设置有控制面板（图中未示出），通过控制面板可以操控PEM膜电解电极11的电流大小、泵的开闭、榨汁刀片21的启停、震动扩散层33的开闭和功率以及冷热调温层34的电流方向和大小；面膜机还具有自动控制模式，自动控制模式分为敷贴模式和消毒模式，敷贴模式下：控制面板自动控制PEM膜电解电极11电流大小、泵的开闭、榨汁刀片21的启停、震动扩散层33的开闭和功率以及冷热调温层34的电流方向和大小；消毒模式下：控制面板自动控制PEM膜电解电极11电解产生氢气和臭氧以及冷热调温层34的电流方向和大小。

一种面膜机使用方法，采用所述的面膜机，包括以下步骤：

①榨汁：将面膜原料放入榨汁腔2中榨汁，汁液通过增稠剂缓释块22缓释出的增稠剂增稠；

②制氢制氧：控制PEM电解电极11电流大小产生氢气和氧气；氢气透过第一压重板24进入上氢气腔121，并通入榨汁腔2中溶解；氧气透过第二压重板27进入上氧腔131；

③贴敷：立起贴面膜面具3，将脸部贴靠海绵吸液层31，通过泵压将榨汁腔2中的汁液泵入海绵吸液层31中，冷热调温层34调节汁液和海绵吸液层31温度；震动扩散层33将海绵吸液层31中的汁液通过出液孔挤出作用脸部，并通过持续震动通过海绵吸液层31使汁液在脸部分散均匀涂抹；同时，上氢气腔121中的氢气和上氧腔131中的氧气分别通过第一气管26和第二气管20从海绵吸液层31中扩散出作用脸部；一段时间后脸部离开贴面膜面具3。

其中，在步骤①之前或步骤③之后还包括以下步骤：

A、臭氧消毒：控制PEM电解电极11电流大小产生氢气和臭氧，臭氧溶解在水中在下臭氧水腔132中形成臭氧水，海绵吸液层31通过臭氧管吸取臭氧水并使臭氧水在海绵吸液层31上扩散消毒；

B、烘干：反转冷热调温层34电极，电流使铜片344一侧为高温区，烘干海绵吸液层31并使臭氧分解溢散。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
