一种新型自发电光纤牙钻手机专用快接头的制作方法

本实用新型涉及医疗机械技术领域，尤其是涉及一种新型自发电光纤牙钻手机专用快接头。

背景技术：

牙科医生使用的牙钻治疗机，是通过空气压缩机供气驱动牙钻手机中的微型风力发电机叶轮和机芯叶轮，从而发电照明和带动车针进行钻.铣.磨.抛等治疗操作。光纤牙钻手机的带光照明，使牙科医生清楚看到治疗操作部位，给治疗带来极大的便利。现有的光纤牙钻手机的使用需要专用的光纤牙科治疗机和带有电源线的管线，以及带灯泡的快接头。其工作原理是：把220V电压的电源接入光纤牙科治疗机，经过治疗机内的调压器调压至12V，经管线传输至快接头的灯泡发出光亮，光线经过光纤牙钻手机的光导纤维棒照亮操作部位，给医生操作十分便利。但是，由于光纤牙钻治疗机造价较高，普及面小，市场应用率不到百份之五，大部分牙科医生享受不到由此带来的便利。因此，现有的光纤牙钻治疗系统，设置不大科学，结构不大合理。

技术实现要素：

本实用新型要解决的问题是提供一种结构设计合理、成本更低、安全性较高和使用寿命更长的新型自发电光纤牙钻手机专用快接头。

为解决上述技术问题，本实用新型采用的技术方案是：一种新型自发电光纤牙钻手机专用快接头，包括有从左到右依次设置的接头后部、发电部分和接头前部，所述接头后部包括有钛合金连接头以及设置在所述钛合金连接头内部的进气管、排气管、雾化进水管和雾化排水管，所述发电部分包括有接头连接套以及设置在所述接头连接套内部风力发电机，所述接头前部包括有凸形连接头以及设置在所述凸形连接头右侧的灯罩，所述灯罩内设置有LED灯。

优选地，上述的一种新型自发电光纤牙钻手机专用快接头，其中所述钛合金连接头的左端设置有起密封作用的密封胶垫。

优选地，上述的一种新型自发电光纤牙钻手机专用快接头，其中所述钛合金连接头的外壁上设置有螺纹。

优选地，上述的一种新型自发电光纤牙钻手机专用快接头，其中所述风力发电机通过发电机固定壳体固定在所述接头连接套内。

优选地，上述的一种新型自发电光纤牙钻手机专用快接头，其中所述凸形连接头的外壁上设置有若干个密封圈。

优选地，上述的一种新型自发电光纤牙钻手机专用快接头，其中所述凸形连接头与所述灯罩之间通过电力插座连接。

优选地，上述的一种新型自发电光纤牙钻手机专用快接头，其中所述风力发电机通过电线与所述LED灯电性连接。

优选地，上述的一种新型自发电光纤牙钻手机专用快接头，其中所述凸形连接头由不锈钢制成。

本实用新型具有的优点和有益效果是：接头后部包括有钛合金连接头以及设置在钛合金连接头内部的进气管、排气管、雾化进水管和雾化排水管，发电部分包括有接头连接套以及设置在接头连接套内部风力发电机，接头前部包括有凸形连接头以及设置在凸形连接头右侧的灯罩，灯罩内设置有LED灯，整体结构简单，设计合理，采用内置发电机结构，有效地解决了光纤牙钻手机必须要由光纤治疗机配套使用的局限，兼容以前的各式牙科治疗机，使广大医生都能享受到光纤手机带来的便利，并有效降低了治疗成本，同时不使用220的电压工作，安全性大幅提高；凸形连接头采用不锈钢制作，使用寿命更长；接头后部采用钛合金制作，使用寿命更长，重量更轻，医生操作更轻松。

附图说明

图1是本实用新型的整体结构示意图；

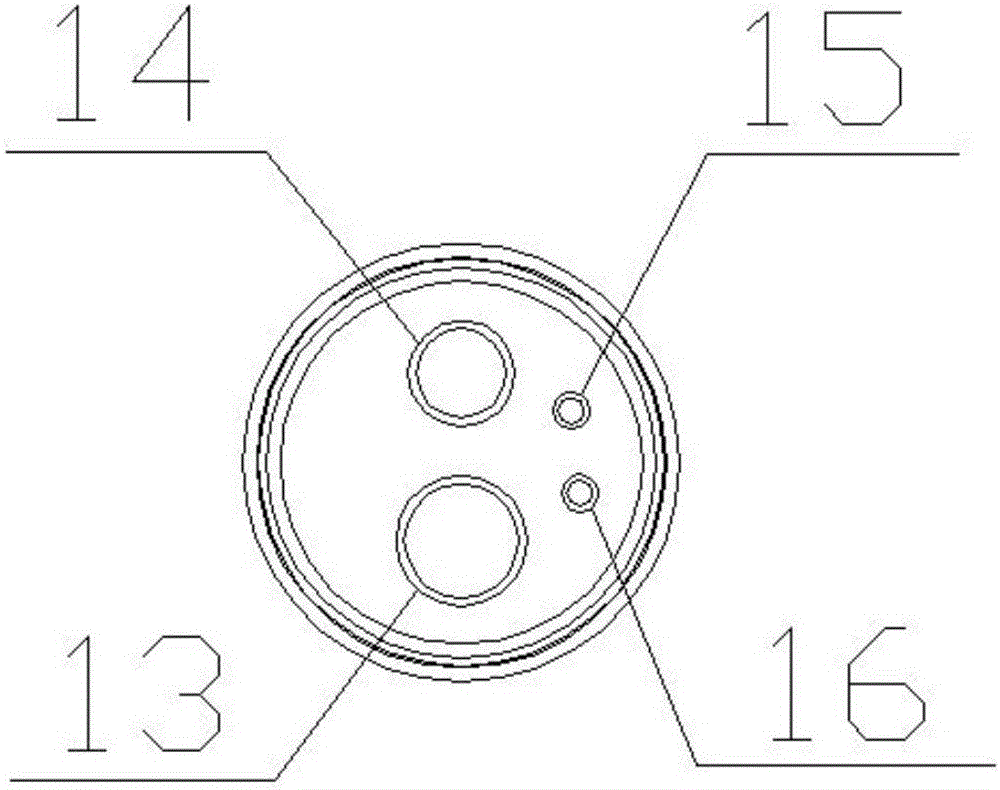

图2是本实用新型的左视图。

图中：1、密封胶垫 2、螺纹 3、风力发电机

4、发电机固定壳体 5、密封圈 6、灯罩

7、LED灯 8、电力插座 9、电线

10、凸形连接头 11、接头连接套 12、钛合金连接头

13、排气管 14、进气管 15、雾化进水管

16、雾化排水管

具体实施方式

下面结合附图对本实用新型的具体实施例做详细说明。

如图1和图2所示，一种新型自发电光纤牙钻手机专用快接头，包括有从左到右依次设置的接头后部、发电部分和接头前部，接头后部包括有钛合金连接头12以及设置在钛合金连接头12内部的进气管13、排气管13、雾化进水管15和雾化排水管16，钛合金连接头12的左端设置有起密封作用的密封胶垫1，钛合金连接头12的外壁上设置有螺纹2，发电部分包括有接头连接套11以及设置在接头连接套11内部的风力发电机3，风力发电机3通过发电机固定壳体4固定在接头连接套11内，接头前部包括有凸形连接头10以及设置在凸形连接头10右侧的灯罩6，凸形连接头10与灯罩6之间通过电力插座8连接，灯罩6内设置有LED灯7，风力发电机3通过电线9与LED灯7电性连接，凸形连接头10由不锈钢制成，凸形连接头10的外壁上设置有若干个密封圈5。

整体结构简单，设计合理，采用内置发电机结构，有效地解决了光纤牙钻手机必须要由光纤治疗机配套使用的局限，兼容以前的各式牙科治疗机，使广大医生都能享受到光纤手机带来的便利，并有效降低了治疗成本，同时不使用220的电压工作，安全性大幅提高；凸形连接头10采用不锈钢制作，使用寿命更长；接头后部采用钛合金制作，使用寿命更长，重量更轻，医生操作更轻松。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
