一种老年人定时护理装置的制作方法

本实用新型涉及一种定时装置，尤其涉及一种老年人定时护理装置。

背景技术：

目前医院在对患者护理时间上的安排，普遍还是采用医护人员口述叮嘱，让患者知晓的方法进行，但因老年患者的特殊性，往往容易忘记或忽视自己护理时间，需要医护人员牢记老年患者的病情及护理时间，这样不仅给医护人员带来极大的负担，还容易延误老年患者的护理，鉴于以上缺陷，实有必要设计一种老年人定时护理装置。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种老年人定时护理装置，来解决目前传统医护人员需要牢记老年患者的病情及护理时间，这样不仅给医护人员带来极大的负担，还容易延误老年患者护理的问题。

为解决上述技术问题，本实用新型的技术方案是：一种老年人定时护理装置，包括框架、显示器、定时器、报警器、摄像头、读卡器、储存卡、通话器、照明灯，所述的显示器位于框架前端中侧，所述的显示器与框架螺纹相连，所述的定时器位于框架上端左侧，所述的定时器与框架螺纹相连，所述的报警器 位于框架上端中侧，所述的报警器与框架螺纹相连，所述的摄像头位于框架上端右侧，所述的摄像头与框架螺纹相连，所述的读卡器位于框架下端内部右侧，所述的读卡器与框架螺纹相连，所述的储存卡位于读卡器内部，所述的储存卡与读卡器卡扣相连，所述的通话器位于显示器底部右侧，所述的通话器与框架螺纹相连，所述的照明灯位于显示器底部中端，所述的照明灯与框架螺纹相连。

进一步，所述的框架顶部中端还设有卡环，所述的卡环与框架胶水相连。

进一步，所述的卡环内还贯穿有吊绳，所述的吊绳与卡环绳系相连。

进一步，所述的框架后端中侧还设有卡板，所述的卡板与框架胶水相连。

进一步，所述的照明灯底部还设有照明开关，所述的照明开关与框架螺纹相连。

进一步，所述的通话器底部还设有通话开关，所述的通话开关与框架螺纹相连。

进一步，所述的框架下端内部左侧还设有蓄电池，所述的蓄电池与框架螺纹相连。

与现有技术相比，该老年人定时护理装置，首先医护人员根据老年患者的身体情况，将该患者的身份信息、病情及护理需求等内容输入到储存卡内，再将储存卡插入到读卡器中，使储存卡内的数据通过读卡器传输到显示器上，医护人员可直接通过显示器查看该老年患者的护理方法，有效的提高医护人员护理的准确性，当老年患者使用时，可通过吊绳将该装置挂在脖子上，再用卡板 卡住该老年患者的衣服将该装置固定，使该装置不会来回晃动，并在定时器达到护理时间时，通过定时器开启报警器，并在报警器的作用下，使护士站相对应的报警设备启动，提醒医护人员需要对老年患者进行护理，再通过输入密码的方式，将显示器开启，并在显示器开启的作用下，使报警器停止工作并同时联动护士站报警设备关闭，使报警声停止，此时，医护人员可通过显示器来查看老年患者的身份信息、病情及护理需求等内容，并根据显示器上的护理内容，对老年患者进行护理治疗，其目的为实现老年患者护理的准确性，同时，当老年患者遇到突发状况，可打开通话开关，通过通话开关，使通话器与护士站相对应的通话设备联通，方便老年患者与医护人员进行通话，并且在通话开关打开的作用下，摄像头同时被开启，在摄像头开启的作用下，护士站的显示设备被开启，使医护人员通过显示设备直接观察老年患者所处的位置及身体状态，有效的降低老年患者的危险，该老年人定时护理装置，结构巧妙，安全可靠，不仅能够定时提醒医护人员对老年患者进行护理，还能直接显示老年患者需要护理的内容方法，在实现老年患者定时护理的基础上，也极大的提高了老年患者护理的质量，同时，老年患者若在黑暗环境中，可打开照明开关使照明灯亮起，并有效的帮助老年患者进行照明，卡环是为了给吊绳固定，帮助老年患者佩戴，蓄电池是为了给显示器、定时器、报警器、摄像头、读卡器、通话器以及照明灯提供电能供应。

附图说明

图1是老年人定时护理装置局部主视图；

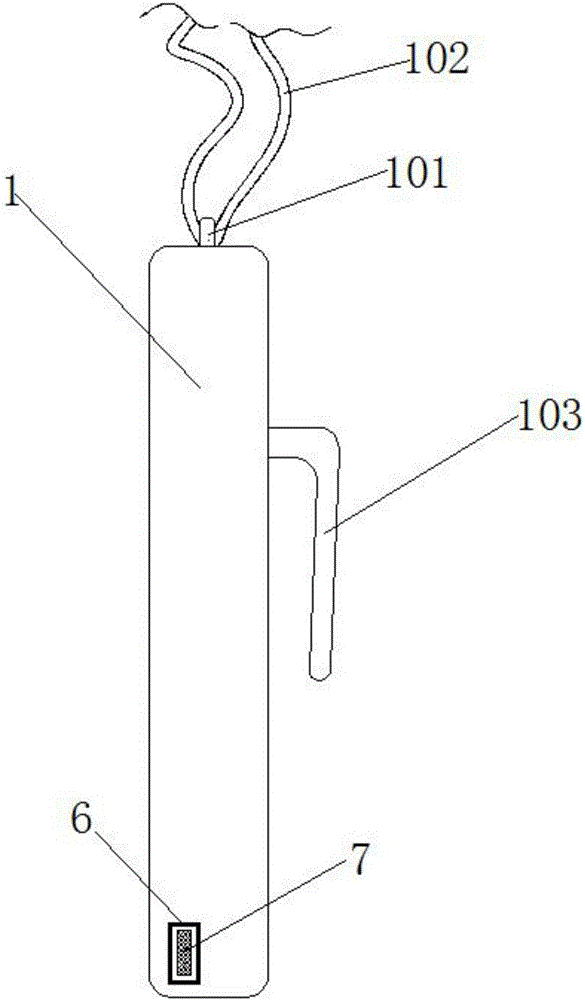

图2是老年人定时护理装置局部侧视图；

图3是读卡器局部剖视图。

框架1、显示器2、定时器3、报警器4、摄像头5、读卡器6、储存卡7、通话器8、照明灯9、卡环101、吊绳102、卡板103、蓄电池104、通话开关801、照明开关901

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解，然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践，在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2、图3所示，一种老年人定时护理装置，包括框架1、显示器2、定时器3、报警器4、摄像头5、读卡器6、储存卡7、通话器8、照明灯9，所述的显示器2位于框架1前端中侧，所述的显示器2与框架1螺纹相连，所述的定时器3位于框架1上端左侧，所述的定时器3与框架1螺纹相连，所述的报警器4位于框架1上端中侧，所述的报警器4与框架1螺纹相连，所述的 摄像头5位于框架1上端右侧，所述的摄像头5与框架1螺纹相连，所述的读卡器6位于框架1下端内部右侧，所述的读卡器6与框架1螺纹相连，所述的储存卡7位于读卡器1内部，所述的储存卡7与读卡器1卡扣相连，所述的通话器8位于显示器2底部右侧，所述的通话器8与框架1螺纹相连，所述的照明灯9位于显示器2底部中端，所述的照明灯9与框架1螺纹相连，所述的框架1顶部中端还设有卡环101，所述的卡环101与框架1胶水相连，所述的卡环101内还贯穿有吊绳102，所述的吊绳102与卡环101绳系相连，所述的框架1后端中侧还设有卡板103，所述的卡板103与框架1胶水相连，所述的照明灯9底部还设有照明开关901，所述的照明开关901与框架1螺纹相连，所述的通话器8底部还设有通话开关801，所述的通话开关801与框架1螺纹相连，所述的框架1下端内部左侧还设有蓄电池104，所述的蓄电池104与框架1螺纹相连。

该老年人定时护理装置，首先医护人员根据老年患者的身体情况，将该患者的身份信息、病情及护理需求等内容输入到储存卡7内，再将储存卡7插入到读卡器6中，使储存卡7内的数据通过读卡器6传输到显示器2上，医护人员可直接通过显示器2查看该老年患者的护理方法，有效的提高医护人员护理的准确性，当老年患者使用时，可通过吊绳102将该装置挂在脖子上，再用卡板103卡住该老年患者的衣服将该装置固定，使该装置不会来回晃动，并在定时器3达到护理时间时，通过定时器3开启报警器4，并在报警器4的作用下，使护士站相对应的报警设备启动，提醒医护人员需要对老年患者进行护理，再 通过输入密码的方式，将显示器2开启，并在显示器2开启的作用下，使报警器4停止工作并同时联动护士站报警设备关闭，使报警声停止，此时，医护人员可通过显示器2来查看老年患者的身份信息、病情及护理需求等内容，并根据显示器2上的护理内容，对老年患者进行护理治疗，其目的为实现老年患者护理的准确性，同时，当老年患者遇到突发状况，可打开通话开关801，通过通话开关801，使通话器8与护士站相对应的通话设备联通，方便老年患者与医护人员进行通话，并且在通话开关801打开的作用下，摄像头5同时被开启，在摄像头5开启的作用下，护士站的显示设备被开启，使医护人员通过显示设备直接观察老年患者所处的位置及身体状态，有效的降低老年患者的危险，同时，老年患者若在黑暗环境中，可打开照明开关901使照明灯9亮起，并有效的帮助老年患者进行照明，卡环101是为了给吊绳102固定，帮助老年患者佩戴，蓄电池104是为了给显示器2、定时器3、报警器4、摄像头5、读卡器6、通话器8以及照明灯9提供电能供应。

本实用新型不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本实用新型的保护范围之内。
