一种按摩沙发的制作方法

本实用新型属于沙发家具领域，特别涉及一种按摩沙发，尤其是一种利用气囊调节按摩组件位置或力道的装置。

背景技术：
：

近几年，在沙发椅添加按摩机芯，实现普通沙发的按摩功能，迎合不同消费层次，而且放置在客厅中，不在是一种摆设。反而比专业按摩椅更具有实用性，广受市场的青睐，也越来越多的业者加入这一行列，为消费者推出不同功能的按摩沙发。但，普遍缺少创新，大多照搬按摩椅上的功能，将其移植到沙发上，诸如：由齿轮与齿条的啮合驱动上下行走，或者丝杆带动上下行走，而且按摩力道相对偏硬，很难与柔软舒适的沙发融合成本体。如何改善现有按摩沙发现状，即成为本实用新型研究对象。

技术实现要素：
：

本实用新型的目的是设计一种利用气囊作为动力驱动按摩机芯改变位置的按摩沙发。

本实用新型技术方案是这样实现的：一种按摩沙发，包括沙发主体和内置的按摩机芯，沙发主体包括座架、背架和填充体；其特征是：按摩机芯活动定位在沙发主体上，在按摩机芯与沙发主体之间设置有气囊驱动机构，借助该气囊驱动机构调节按摩机芯的位置。

所述按摩机芯包括独立的颈部机芯和背部机芯，且通过各自的气囊驱动机构调节位置。

所述按摩机芯为颈部机芯，该颈部机芯固定在一对导向轴上，该导向轴通过若干滑块定位在背架上，在背架与导向轴之间设置有复位弹簧；气囊机构包括支撑板、固定板和气囊；所述支撑板固定在导向轴下端朝座架方向的折弯部上，所述固定板固定在座架后部，处于支撑板上方；所述气囊安装在固定板上，朝支撑板一侧，能驱动支撑板带动导向轴向下运动。

所述按摩机芯为背部机芯，该背部机芯上部通过导轴定位在背架上；气囊机构包括底板、背架板和气囊；所述底板固定在背部机芯一侧，背架板固定在背架上，所述气囊安装在背架板上，朝底板一侧，能驱动底板并带动背部机芯往前偏摆运动。

本实用新型创新性地利用气囊来驱动按摩机芯，实现调节按摩机芯的位置，以适合不同按摩的需求，而气囊驱动行为较齿轮齿条或丝杆丝母来的富有弹性，移位或偏摆按摩不生硬；如颈部机芯借助气囊驱动下行，具有柔和压肩动作；而背部机芯往前摆动，能顶托腰部缓缓往前，按摩力道渐渐加强之手法，是传统刚性驱动无法实现的。本实用新型具有结构新颖、按摩柔和舒适的特点。

附图说明：

下面结合具体图例对本实用新型做进一步说明：

图1按摩沙发立体示意图

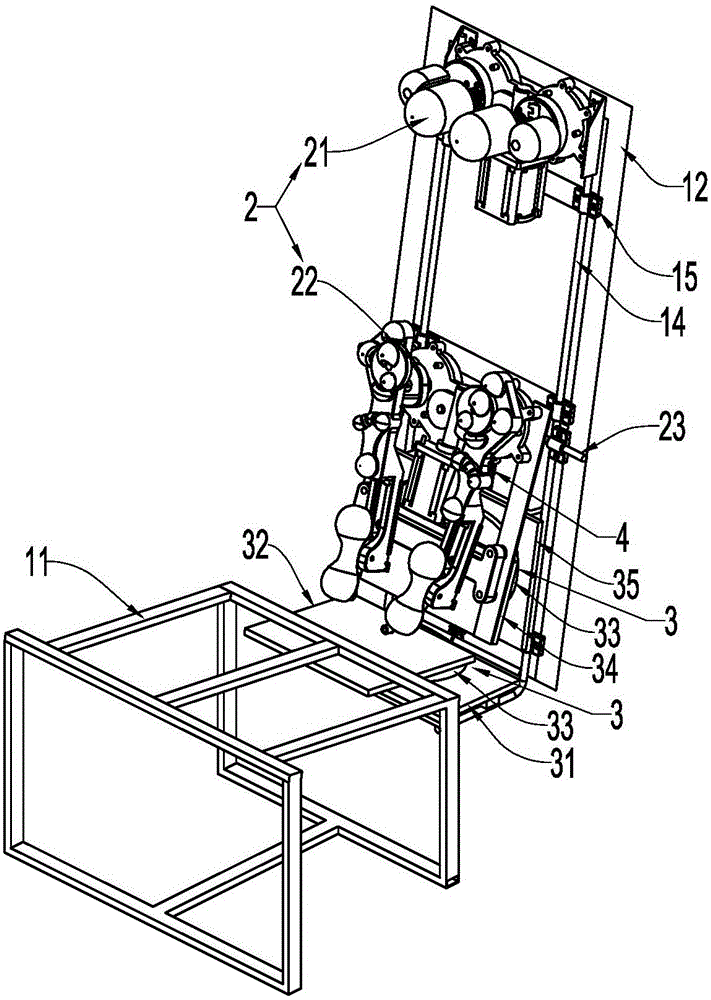

图2按摩机芯与背架关系示意图

图3按摩机芯与背架关系侧视示意图

其中

1—沙发主体 11—座架 12—背架 13—填充体

14—导向轴 15—滑块 2—按摩机芯 21—颈部机芯

22—背部机芯 23—导轴 3—气囊机构 31—支撑板

32—固定板 33—气囊 34—底板 35—背架板

4—复位弹簧

具体实施方式：

参照图1、图2和图3，按摩沙发，包括沙发主体1和内置的按摩机芯2，沙发主体1又包括有座架11、背架12和填充体13，座架11和背架12由角钢或木材加工而成，填充体13既可以是海绵，也可以是充气垫，或者两者的复合结构。按摩机芯，为泛指，既可包括独立的颈部机芯21和背部机芯22，也可包括座垫机芯，或者它们的组合；均通过各自的气囊驱动机构3调节位置。这个调节位置指的是摆动或升降，具体结构如下：

按摩机芯为颈部机芯21，该颈部机芯21固定在一对导向轴14上，该导向轴14通过若干滑块15定位在背架12上，在背架12与导向轴14之间设置有复位弹簧4；也就是说颈部机芯21能与导向轴14一起沿滑块15做升降运动，而复位弹簧4保持颈部机芯21处于设计高度；配套的气囊机构3包括支撑板31、固定板32和气囊33；支撑板31固定在导向轴14下端朝座架方向的折弯部上，固定板32固定在座架11后部，处于支撑板31上方；气囊33安装在固定板32上，朝支撑板31一侧，能驱动支撑板31带动导向轴14和固定在导向轴14上的颈部机芯21一同向下运动，实现压肩按摩的目的，或者调节颈部机芯21高度，以适应不同身高人群的按摩；而当卸去气压，导向轴14在复位弹簧4作用下，能复位至设计高度。
