心脏外科注射器的制作方法

本实用新型涉及心脏外科护理技术领域，具体为一种心脏外科注射器。

背景技术：

注射器是一种常见的医疗用具，早在十五世纪，意大利人卡蒂内尔就提出注射器的原理，注射器用来将少量的液体或其注入到其它方法无法接近的区域或者从那些地方抽出，在芯杆拔出的时候液体或者气体从针头前端小孔吸入，在芯杆推入时将液体或者气体挤出，用注射器以及针头抽取或者注入气体或者液体的这个过程称为注射。

目前市场上的注射器结构包括有活塞、针头、针筒以及推杆，其中，推杆连接活塞的一端穿设在针筒内，针筒一端开设有开口，推杆从这个开口内穿入，挤压从而完成注射。

现有的心脏外科注射器，虽然制作简单，使用方便，但是由于注射时是由医疗人员手动推动注射器推杆完成注射，医疗人员在注射时可能会用力的不均匀，从而使得注射器会发生抖动造成患者的不适，同时由于阻力不均匀容易造成推杆和针头的精度不准确，造成注射失误。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种心脏外科注射器，解决了医疗人员在注射时可能会用力的不均匀，从而使得注射器会发生抖动造成患者不适的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种心脏外科注射器，包括注射管和活塞杆，所述活塞杆的一端贯穿注射管且延伸至注射管的内部，所述注射管的一端开设有开口，所述注射管靠近开口一端的顶部和底部均固定连接有固定板，所述固定板的表面通过活动轴活动连接有齿轮，所述活塞杆的表面固定连接有与齿轮相适配的齿牙，所述注射管远离开口的一端连通有出液管，所述注射管的表面且靠近出液管的一侧连通有进液管，所述出液管和进液管远离注射管的一端均螺纹连接有针头，所述活塞杆延伸至注射管内部的一端固定连接有活塞，所述活塞远离活塞杆的一端固定连接有气囊，所述活塞杆远离活塞的一端固定连接有顶板，所述顶板远离活塞杆的一侧固定连接有套环。

优选的，所述出液管和进液管的内部均固定连接有电动阀门。

优选的，所述注射管的表面设置有刻度线。

优选的，所述进液管的内部固定连接有过滤网。

优选的，所述过滤网由第一过滤网和第二过滤网组成。

本实用新型提供了一种心脏外科注射器。具备以下有益效果：

（1）、通过设置有的固定板、活动轴、齿轮和齿牙的配合，在进行注射时，能够有效的避免医疗人员在注射时用力不均匀，从而使得注射器发生抖动，造成患者的不适的问题，同时避免了由于阻力不均匀造成活塞杆和针头的精度不准确，造成注射失误的情况，提高了注射的质量，避免造成注射失误，给病人带来不适。

（2）、其设置有的进液管通过过滤网用于过滤，出液管用于注射，互不干扰，保证注射药品的纯度，能够将洁净的药液注射进人体，不会影响病人的身心健康。

附图说明

图1为本实用新型结构示意图；

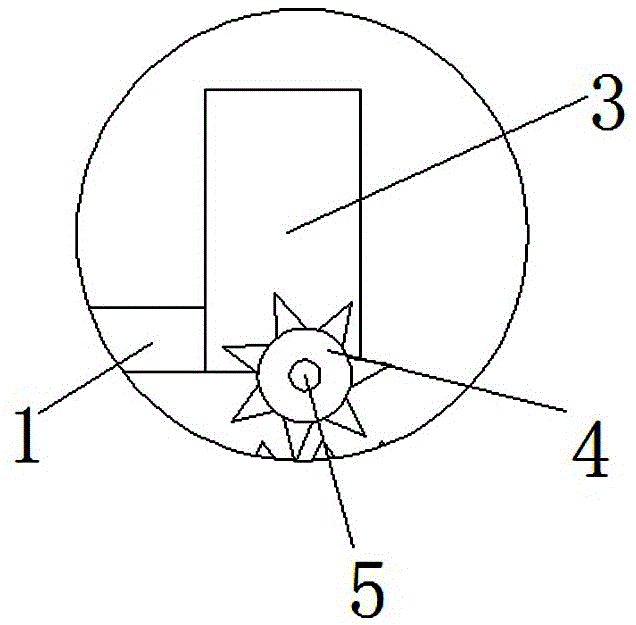

图2为本实用新型A-A的局部放大图；

图3为本实用新型过滤网的结构示意图；

图中，1注射管、2活塞杆、3固定板、4活动轴、5齿轮、6齿牙、7出液管、8进液管、9活塞、10气囊、11顶板、12套环、13电动阀门、14针头、15刻度线、16过滤网、161第一过滤网、162第二过滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种心脏外科注射器，如图1-2所示，包括注射管1和活塞杆2，注射管1的表面设置有刻度线15，活塞杆2的一端贯穿注射管1且延伸至注射管1的内部，注射管1的一端开设有开口，注射管1靠近开口一端的顶部和底部均固定连接有固定板3，固定板3的表面通过活动轴4活动连接有齿轮5，活塞杆2的表面固定连接有与齿轮5相适配的齿牙6，注射管1远离开口的一端连通有出液管7，注射管1的表面且靠近出液管7的一侧连通有进液管8，出液管7和进液管8远离注射管1的一端均螺纹连接有针头14，出液管7和进液管8的内部均固定连接有电动阀门13，活塞杆2延伸至注射管1内部的一端固定连接有活塞9，活塞9远离活塞杆2的一端固定连接有气囊10，在针头14穿刺进入血管后，血液压力进入针管内部，动脉内血压压力较高且压力波动明显，静脉内血压压力较低且压力波动不明显，如果穿刺进入动脉，气囊10因动脉内压力较高而受压体积缩小，动脉内血液压力波动大而出现随心律的体积波动，反之，如果穿刺进入静脉，则气囊10体积变化小且不会出现波动，综上，如果气囊10压缩明显且出现心律的波动，能够确定针头14已进入动脉，活塞杆2远离活塞9的一端固定连接有顶板11，顶板11远离活塞杆2的一侧固定连接有套环12，能够方便医疗人员进行注射。

如图3所示，进液管8的内部固定连接有过滤网16，过滤网16由第一过滤网161和第二过滤网162组成，通过第一过滤网161和第二过滤网162的配合，能够将由于针尖刺破橡皮塞产生的碎屑或砂轮割破玻璃瓶产生的玻璃粉末，全部过滤停留在过滤网16上，使洁净的药品流入针管内部。

综上所述，该心脏外科注射器，通过设置有的固定板3、活动轴4、齿轮5和齿牙6的配合，在进行注射时，能够有效的避免医疗人员在注射时用力不均匀，从而使得注射器发生抖动，造成患者的不适的问题，同时避免了由于阻力不均匀造成活塞杆2和针头14的精度不准确，造成注射失误的情况，提高了注射的质量，避免造成注射失误，给病人带来不适。

并且，设置有的进液管8通过过滤网16用于过滤，出液管7用于注射，互不干扰，保证注射药品的纯度，能够将洁净的药液注射进人体，不会影响病人的身心健康。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
