一种椎体牵拉床的肘部支撑装置的制作方法

本实用新型涉及一种椎体牵拉床的人体上身固定装置，尤其涉及一种椎体牵拉床的肘部支撑装置。

背景技术：

在当今已公知的技术中，椎体牵拉床包括两种：第一种为早期公开销售的床板移动式椎体牵拉床，此类椎体牵拉床的床板(包括床垫)分为上身床板和下身床板两个部份，上身床板安装固定而下身床板则可以向外侧移动，使用时，人体的胸部通过胸部绑带固定在上身床板的床头位置上，而人体腰部则通过腰部绑带固定在下身床板上，当下身床板向外侧移动时对人体腰椎产生牵拉作用。第二种为布垫移动式椎体牵拉床，此类布垫移动式椎体牵拉床在公开号为204428236U、204219120U、203619853U、203591364U等专利文献中均有公开。

在中国专利公告号204428236U的专利文件中记载了“一种椎体牵拉床的肘部支撑装置及其制成的椎体牵拉床”，其权利要求书明确记载“1.一种椎体牵拉床的肘部支撑装置，其特征是，主要包括在床体的左、右两侧位于人体肘部位置分别设置左、右支撑块，人体仰卧在床上并且手臂呈弯曲状态使肘部置于支撑块位置，人体腰椎受到向下拉力时支撑块通过肘部对人体上身产生向上的支撑力从而使腰椎受到牵拉作用”。从该公开文件的说明书及其附图可以清楚显示，肘部支撑装置是固定安装在床架的两侧边缘上，说明书第58自然段中记载“当人体腰椎受到向下拉力时，支撑块将受到来自人体肘部的压力，由于肘部压力的施力点与套接杆的直线段不在同一直线上，支撑块由于受到偏心力矩的作用因此可以在套接杆上固定从而起支撑作用。”由于是偏心力矩，所以支撑块给人体肘部的支撑力并不直接，特别是由于是安装在床体边缘上，人体使用时上臂不能呈垂直状态而必须往外张开才能使肘部置于支撑块的支撑面位置，因此导致支撑块对人体上臂的作用力既有垂直向上的支撑力，同时又有指向外侧的推力，影响了使用效果。

技术实现要素：

为了解决上述问题，本实用新型提出一种椎体牵拉床的肘部支撑装置新的技术方案，一种椎体牵拉床的肘部支撑装置，主要包括在床体的左、右两侧位于人体肘部位置分别设置左、右支撑块，人体仰卧在床上并且手臂呈弯曲状态使肘部置于支撑块位置，人体腰椎受到向下拉力时支撑块通过肘部对人体上身产生向上的支撑力从而使腰椎受到牵拉作用，其特征是，在床垫的左、右两侧位于人体肘部位置分别设置左、右坑洞，左、右支撑块分别埋设于床垫的左、右坑洞中，左、右支撑块闭合时与床垫构成一体，左、右支撑块竖直固定时与人体肘部互相抵压，支撑块对人体肘部产生支撑力。由于支撑块是埋设在床垫左右两侧并与床垫构成一体，因此，使用时，人体上臂的受力点与支撑块可以处于同一直线上，可以有效解决现有技术存在的支撑力偏心的问题，同时，由于闭合时与床垫构成一体，美观大方，也给包装运输带来方便。

本实用新型提出的技术方案，既适合公知的床板移动式椎体牵拉床，同时也适合公知的布垫移动式椎体牵拉床。

本实用新型解决问题所采用的技术方案是：一种椎体牵拉床的肘部支撑装置，主要包括在床体的左、右两侧位于人体肘部位置分别设置左、右支撑块，还设置有分别用于固定左、右支撑块的左、右安装座，所述左安装座由钣金折弯构成槽形结构，左安装座的槽口向上，左支撑块安装固定在左安装座的槽口中；所述右安装座由钣金折弯构成槽形结构，右安装座的槽口向上，右支撑块安装固定在右安装座的槽口中；人体仰卧在床上并且手臂呈弯曲状态使肘部置于支撑块位置，人体腰椎受到向下拉力时支撑块通过肘部对人体上身产生向上的支撑力从而使腰椎受到牵拉作用，其特征是，在床垫两侧位于人体肘部位置设置有左、右坑洞，所述左、右支撑块分别埋设于所述左、右坑洞中，所述左、右支撑块闭合时与床垫构成一体，所述左、右支撑块竖直固定时与人体肘部互相抵压，支撑块对人体肘部产生支撑力，还设置有插销装置，所述插销装置由开口型滑块及其直线导轨构成，所述直线导轨由圆钢和铝托座组成，所述开口型滑块构成插座，所述直线导轨的圆钢构成插销，开口型滑块设置在所述左、右安装座下侧，左、右直线导轨分别竖直安装在左、右坑洞下侧的床架上，在左、右安装座的底板上还分别设置有左、右止位块，所述安装座竖直放置时所述止位块位于所述滑块上侧。

本实用新型优选实方案：所述止位块为折弯的L形结构，所述导轨圆钢具有外露的尖形端头，所述尖形端头竖直向上。

本实用新型优选实方案：所述止位块还设置有插孔，将安装座呈竖直状态并将所述导轨圆钢的尖形端头依次从开口型滑块插孔和止位块的插孔中穿过，当止位块与所述铝托座端面接触时安装座被竖直固定。

本实用新型解决问题所采用的另一个技术方案是：一种椎体牵拉床的肘部支撑装置，主要包括在床体的左、右两侧位于人体肘部位置分别设置左、右支撑块，还设置有分别用于固定左、右支撑块的左、右安装座，所述左安装座由钣金折弯构成槽形结构，左安装座的槽口向上，左支撑块安装固定在左安装座的槽口中；所述右安装座由钣金折弯构成槽形结构，右安装座的槽口向上，右支撑块安装固定在右安装座的槽口中；人体仰卧在床上并且手臂呈弯曲状态使肘部置于支撑块位置，人体腰椎受到向下拉力时支撑块通过肘部对人体上身产生向上的支撑力从而使腰椎受到牵拉作用，其特征是，在床垫两侧位于人体肘部位置设置有左、右坑洞，所述左、右支撑块分别埋设于所述左、右坑洞中，还设置有左、右磁吸合固定组件，所述左、右支撑块通过左、右安装座分别安装在左、右磁吸合固定组件上，所述磁吸合固定组件设置有销轴，所述左、右支撑块沿销轴转动呈闭合或打开状态，所述左、右支撑块闭合时与床垫构成一体，所述左、右支撑块打开后呈竖直固定时与人体肘部互相抵压，支撑块对人体肘部产生支撑力；

所述左磁吸合固定组件主要包括：左连接座、左安装基座、左销轴、左磁铁固定座、左磁铁，所述左连接座上具有销孔、所述左安装基座上具有销孔；所述右磁吸合固定组件主要包括：右连接座、右安装基座、右销轴、右磁铁固定座、右磁铁，所述右连接座上具有销孔、所述右安装基座上具有销孔；所述左连接座安装固定在左安装座下侧，所述右连接座安装固定在右安装座下侧，所述左安装基座、右安装基座分别安装固定在所述左、右坑洞下侧的床架上；

所述左磁铁安装固定在所述左磁铁固定座上，所述左磁铁固定座安装在所述左安装基座上，当左安装座绕销轴转动呈竖直状态时，左磁铁的磁吸合力将左安装座吸合固定；所述右磁铁安装固定在所述右磁铁固定座上，所述右磁铁固定座安装在所述右安装基座上，当右安装座绕销轴转动呈竖直状态时，右磁铁的磁吸合力将右安装座吸合固定。

本实用新型的优选方案，所述左、右支撑块闭合与床垫构成一体时，所述左安装座、右安装座分别置于床架横梁上面并得到支撑固定。

本实用新型的优选方案，所述左、右支撑块打开呈竖直状态时，所述左安装座、右安装座分别抵压在左、右安装基座上得到抵压固定。

本实用新型的优选方案，所述磁铁优选电磁铁，当所述支撑块处于竖直状态时，所述安装座被电磁铁吸合固定，当电磁铁断电解除磁吸合力时，安装座可以绕销轴转动并由竖直状态转变为水平闭合状态。

本实用新型的有益效果是：本实用新型提出一种椎体牵拉床的肘部支撑装置，主要包括在床体的左、右两侧位于人体肘部位置分别设置左、右支撑块，人体仰卧在床上并且手臂呈弯曲状态使肘部置于支撑块位置，人体腰椎受到向下拉力时支撑块通过肘部对人体上身产生向上的支撑力从而使腰椎受到牵拉作用，其特征是，在床垫的左、右两侧位于人体肘部位置分别设置左、右坑洞，左、右支撑块分别埋设于床垫的左、右坑洞中，左、右支撑块闭合时与床垫构成一体，左、右支撑块竖直固定时与人体肘部互相抵压，支撑块对人体肘部产生支撑力。由于是埋设在床垫左右两侧，因此，使用时，人体上臂的受力点与支撑块处于同一直线上，可以有效解决支撑力偏心的问题，同时，由于闭合时与床垫构成一体，美观大方，也给包装运输带来方便。

附图说明

图1-图11为本实用新型第一个实施例的结构示意图；其中图1、图2为整体结构示意图,图3为去除床垫(床板)之后的结构示意图，图4-图11为局部结构放大示意图。为显示安装座的槽形结构，图6为转过180度的视图。

图12-图21为本实用新型第二个实施例的结构示意图。图12-图13为去除床垫(床板)之后的结构示意图，图14-图21为局部结构放大示意图。

图中：

1.床脚；

2.床架，2.1上层床架,2.11上层床架横梁，2.11A闭合时水平固定承托处，2.2下层床架，2.21下层床架横梁；

3.床垫，3.1左坑洞、3.2右坑洞，3A床头，3B床尾；

4.1左支撑块，4.11左支撑块倒角，4.1A左安装座，4.2右支撑块,4.21右支撑块倒角，4.2A右安装座；

5A左插销装置，5A1左插座(开口型滑块)、5A11插孔，5A2左插销，5A2A铝托座、5A2A1铝托座端面，5A21尖形端头，5A3左止位块，5A31插孔；

5B右插销装置；

6A左磁吸合固定件，6A1左连接座、6A11销轴孔，6A2左安装基座、6A21销轴孔、6A22磁铁固定座安装孔、6A23底座固定孔、6A24竖直状态抵压固定处，6A3左销轴，6A4左磁铁固定座、6A41安装孔、6A42磁铁固定孔，6A5左磁铁；

6B右磁吸合固定件。

具体实施方式

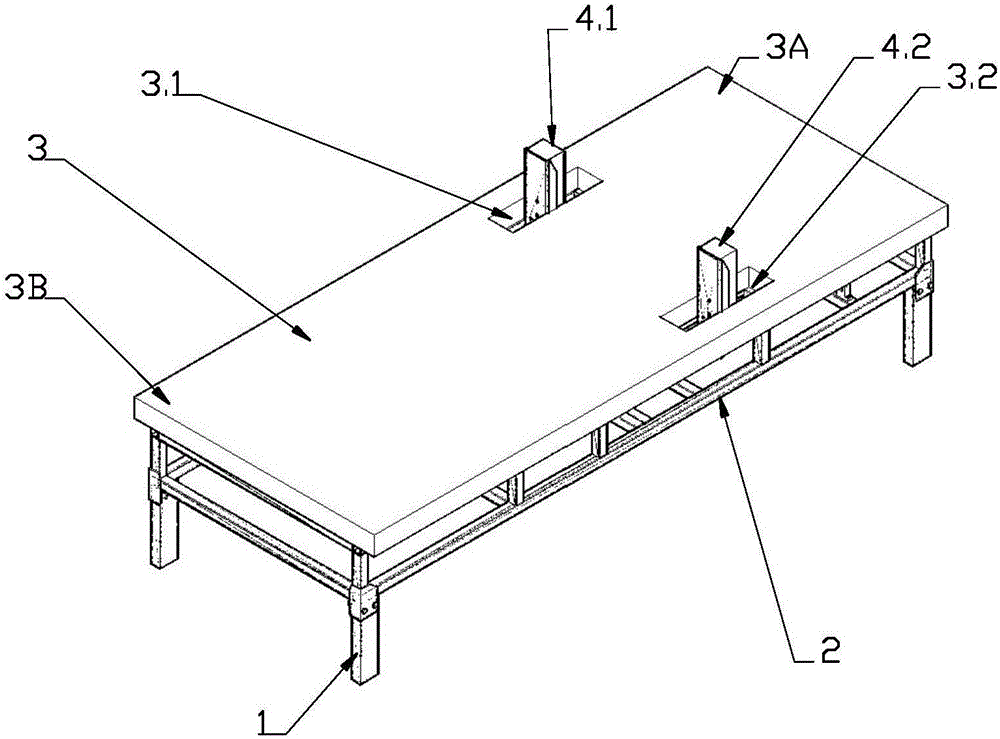

图1-图11为本实用新型第一个实施例的结构示意图；其中图1、图2为整体结构示意图,图3为去除床垫(床板)之后的结构示意图，图4-图11为局部结构放大示意图。为显示安装座的槽形结构，图6为转过180度的视图。图中显示，本例中，一种椎体牵拉床的肘部支撑装置，主要包括在床体的左、右两侧位于人体肘部位置分别设置左支撑块4.1、右支撑块4.2，还设置有用于固定左、右支撑块的左安装座4.1A、右安装座4.2A，所述左安装座4.1A由钣金折弯构成槽形结构，左安装座4.1A的槽口向上，左支撑块4.1安装固定在左安装座4.1A的槽口中；所述右安装座4.2A由钣金折弯构成槽形结构，右安装座4.2A的槽口向上，右支撑块4.2安装固定在右安装座4.2A的槽口中；床体由床脚1、床架2、床垫3组成，人体仰卧在床上并且手臂呈弯曲状态使肘部置于左、右支撑块位置，人体腰椎受到向下拉力时左、右支撑块通过肘部对人体上身产生向上的支撑力从而使腰椎受到牵拉作用。图中显示，在床垫3两侧位于人体肘部位置设置有左坑洞3.1、右坑洞3.2，左支撑块4.1、右支撑块4.2分别埋设于床垫的左坑洞3.1、右坑洞3.2中。图1中显示，左支撑块4.1、右支撑块4.2闭合时与床垫3构成一体。图2显示，左支撑块4.1、右支撑块4.2竖直固定时将与人体肘部互相抵压，支撑块对人体肘部产生支撑力。

图3-图11显示，在左坑洞3.1、右坑洞3.2的下侧床架分别设置有左插销装置5A、右插销装置5B，图3-图11显示，以左插销装置5A为例，左插销装置5A由插座和插销构成，本例中，左插销装置类似直线导轨和开口型滑块组组成的直线导轨组件，开口型滑块构成左插座5A1，直线导轨的圆钢构成左插销5A2。图5显示，左插座5A1设置在左安装座4.1A底板下侧。图4、图5、图10显示，左插销5A2固定在铝托座5A2A，左插销5A2的前端具有尖形端头5A21，左插销5A2的铝托座5A2A竖直安装在床架的上横梁2.11和下横梁2.21上。图4、图5、图8显示，在左安装座4.1A底板上还设置有左止位块5A3，安装座4.1A呈竖直放置时止位块5A3位于滑块5A1上侧，左止位块5A3上具有插孔5A31，左止位块5A3为金属折弯的L形结构。图1中显示，在平时，支撑块4.1、4.2闭合时与床垫构成一体，图2显示，当需要进行腰椎牵拉时，将支撑块从坑洞中取出，然后将左安装座4.1A底板下侧的左插座5A1的插孔5A11对准尖形端头5A21将左插座5A1插在插销5A2上，使插销5A2同时从插孔5A31中穿过直至左止位块5A3与铝托座5A2A的端面5A2A1互接触时左支撑块可以被竖直固定。右插销装置5B与左插销装置5A结构相同，右支撑块4.2可以通过右插销装置5B竖直固定。

本例中，直线导轨为目前公知的常用的带铝托座圆柱直线导轨。

图1、图2和图3显示，床架2为双层床架。

本例中，左安装座4.1A、右安装座4.2A、左止位块5A3采用钣金折弯加工。

本例中，床垫为下层合板、上层海棉、外部用布或皮革包裹缝纫制成，床垫安装固定在床架上。左、右支撑块可以参照床垫的制法。

图12-图21为本实用新型第二个实施例的结构示意图。图12-图13为去除床垫(床板)之后的结构示意图，图14-图21为局部结构放大示意图。与第一个实施例不同的是，本例中，在床垫3的左坑洞3.1、右坑洞3.2下侧分别设置有左磁吸合固定组件6A、右磁吸合固定组件6B，所述左支撑块4.1、右支撑块4.2通过左安装座4.1A、右安装座4.2A分别安装在左磁吸合固定组件6A、右磁吸合固定组件6B上。以左磁吸合固定组件6A为例，左磁吸合固定组件6A设置有销轴6A3，所述左安装座4.1A安装在销轴6A3上。图14、图15显示，所述左安装座4.1A、右安装座4.2A可以沿销轴转动呈闭合或打开状态，所述左、右支撑块闭合时与床垫构成一体，所述左、右支撑块打开后呈竖直固定时与人体肘部互相抵压，支撑块对人体肘部产生支撑力；

以左磁吸合固定组件6A为例，左磁吸合固定组件6A主要包括：左连接座6A1、左安装基座6A2、左销轴6A3、左磁铁固定座6A4、左磁铁6A5。图14、图16、图17、图18显示，所述左连接座6A1上具有销孔6A11，所述左安装基座6A2上具有销孔6A21，还具有磁铁固定座安装孔6A22、底座固定孔6A23、竖直状态抵压固定处6A24；图19、图20显示，所述左磁铁固定座6A4具有安装孔6A41、磁铁固定孔6A42；图16显示，所述左连接座6A1安装固定在左安装座4.1A下侧，图13显示，所述左安装基座6A2通过底座固定孔6A23安装固定在所述左坑洞3.1下侧的下层床架横梁2.21上；

图14、图15显示，所述左支撑块4.1安装固定在左安装座4.1A上，所述左连接座6A1通过销轴6A3安装在左安装基座6A2上使左支撑块4.1可以沿销轴6A3转动呈水平闭合或竖直打开状态。同理，所述右支撑块安装固定在右安装座上，所述右连接座通过销轴安装在右安装基座上使右支撑块可以沿销轴转动呈水平闭合或竖直打开状态；本实用新型提示，由于左、右支撑块需要绕销轴转动实现闭合或打开，如图12、图15所示，为了便于转动，左支撑块4.1、右支撑块4.2上分别设置有倒角4.11、4.21。

图14、图17、图19、图21显示，所述左磁铁6A5通过磁铁固定孔6A42安装固定在所述左磁铁固定座6A4上，所述左磁铁固定座6A4通过安装孔6A41安装在所述左安装基座6A2上，当左安装座4.1A呈竖直时，左磁铁6A5的磁吸合力将左安装座4.1A吸合固定。同理，所述右磁铁安装固定在所述右磁铁固定座上，所述右磁铁固定座安装在所述右安装基座上，当右安装座呈竖直状态时，右磁铁的磁吸合力将右安装座吸合固定。

图12、图15显示，所述左支撑块4.1、右支撑块4.2闭合与床垫3构成一体时，所述左安装座4.1A、右安装座4.2A分别置于床架2的上层床架的横梁2.11上面并得到承托固定。

图14显示，左支撑块4.1打开呈竖直状态时，在左磁铁6A5磁吸合力的作用下，左安装座4.1A的底板抵压在左安装基座6A2的竖直状态抵压固定处6A24上得到抵压固定。

本实用新型提示，本例中，左、右安装座以及左、右磁吸合固定组件中的连接座、安装基座、磁铁固定座采用钣金折弯加工。同时，左安装座4.1A、右安装座4.2A应当采用能被磁铁吸引的材料。

本实用新型提示，本例中，左安装座4.1A、右安装座4.2A在竖直状态下是通过磁力吸合固定的。使用时，当人体肘部的支撑力超过磁吸合力时，左安装座4.1A、右安装座4.2A将分别被顶开、然后绕销轴转动由竖直状态转变为水平状态，人体腰椎受到的拉力也将逐渐被释放。从这点上来讲，采用磁力吸合固定，能够确保牵拉安全。

本实用新型提示，本例中，磁铁6A5优选电磁铁，当需要将支撑块竖直固定时，将电磁铁导电使其产生磁吸合力，所述安装座4.1、4.2被电磁铁吸合固定。当需要将支撑块水平闭合时，将电磁铁断电解除其磁吸合力，安装座可以绕销轴转动由竖直状态转变为水平闭合状态。

本实用新型提示，在其它实施例中，由本实用新型提出的技术方案制成的椎体牵拉床，在床头处增加洗头盘，则可以制成具有腰椎牵拉功能的卧式洗头床。
