一种具有分段举升功能的内科医生检查床的制作方法

本实用新型涉及医用设备技术领域，具体为一种具有分段举升功能的内科医生检查床。

背景技术：

检查床是用来让医生检查病人的一种医用设备，医生在检查过程中需要各种工具及用品，而这些东西通常放在柜子或推车上，距离病人和医生较远，必须要护士来运送这些东西，所以护士的劳动强度就比较大，容易造成工作上的失误。

为解决上述问题，需要用到一些设备，例如中国专利CN 204319176U公开了一种检查床，该装置通过在床身上设置储物架、折叠伸缩杆和垃圾桶等结构来放置需要放置的物体，由此来解决上述问题，但该装置无法对床身进行分段举升，当医生需要检查时会非常不方便，这样就导致医生的工作效率下降。

技术实现要素：

本实用新型的目的在于提供一种具有分段举升功能的内科医生检查床，具备能够举升检查床的优点，解决了检查床不能举升的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有分段举升功能的内科医生检查床，包括床板，所述床板由板片一和板片二组成，所述板片一的一侧固定安装有连接件，所述连接件远离板片一的一端固定安装在板片二上，所述床板底部的两端均活动安装有支撑柱，所述支撑柱上固定安装有支撑杆，所述支撑柱上固定安装有传动装置，所述传动装置包括连接环，所述连接环套接在支撑杆上，所述连接环的一端固定安装有踏板，所述连接环远离踏板的一端固定安装有传动板，所述传动板远离连接环的一端活动连接有传动杆，所述传动杆远离传动板的一端固定安装有位于传动件上的连接板，所述连接板的顶部固定安装有压簧，所述压簧远离连接板的一端固定安装有位于传动件上的固定板，所述传动件包括承接块，所述承接块内活动安装有顶块，所述顶块由容置块和固定块组成，所述容置块固定安装在承接块内，所述固定块活动安装在容置块内，所述连接板固定安装在固定块的侧面，所述承接块的侧面固定安装有储物杆，所述储物杆内固定安装有挡板，所述挡板上活动安装有挡块，所述挡板的侧面设置有活动安装在储物杆内的固定杆，所述固定杆远离储物杆的一端固定安装有圆球，所述板片一的底部固定安装有连接杆，所述圆球卡接在连接杆上。

优选的，所述传动杆上活动安装有连接柱，所述连接柱的两端均贯穿传动板并固定安装有凸块。

优选的，所述承接块内固定安装有隔板，所述隔板的一侧开设有储液仓，所述隔板远离储液仓的一侧开设有过渡槽，所述顶块位于过渡槽内腔的底部。

优选的，所述隔板的底部开设有通孔，所述储液仓通过通孔与过渡槽连通。

优选的，所述储物杆内开设有储物槽，所述固定杆和挡板均位于储物槽内，所述储物槽与过渡槽连通。

优选的，所述挡板上开设有通口，所述挡块位于通口内。

优选的，所述连接杆远离板片一的一端开设有卡槽，所述圆球位于卡槽内。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置传动装置，达到了带动顶块上移的效果，能够让顶块带动过渡槽内的液体向储物槽内流去，从而让固定杆带动板片一分段举升，让医生能够更加方便的对病人进行检查。

2、本实用新型通过在挡板上设置挡块，达到了阻止液体回流的效果，能够让液体留在储物槽内，防止液体回流造成举升功能不稳定，能够让病人更加稳定的躺在检查床上让医生进行检查。

附图说明

图1为本实用新型结构示意图；

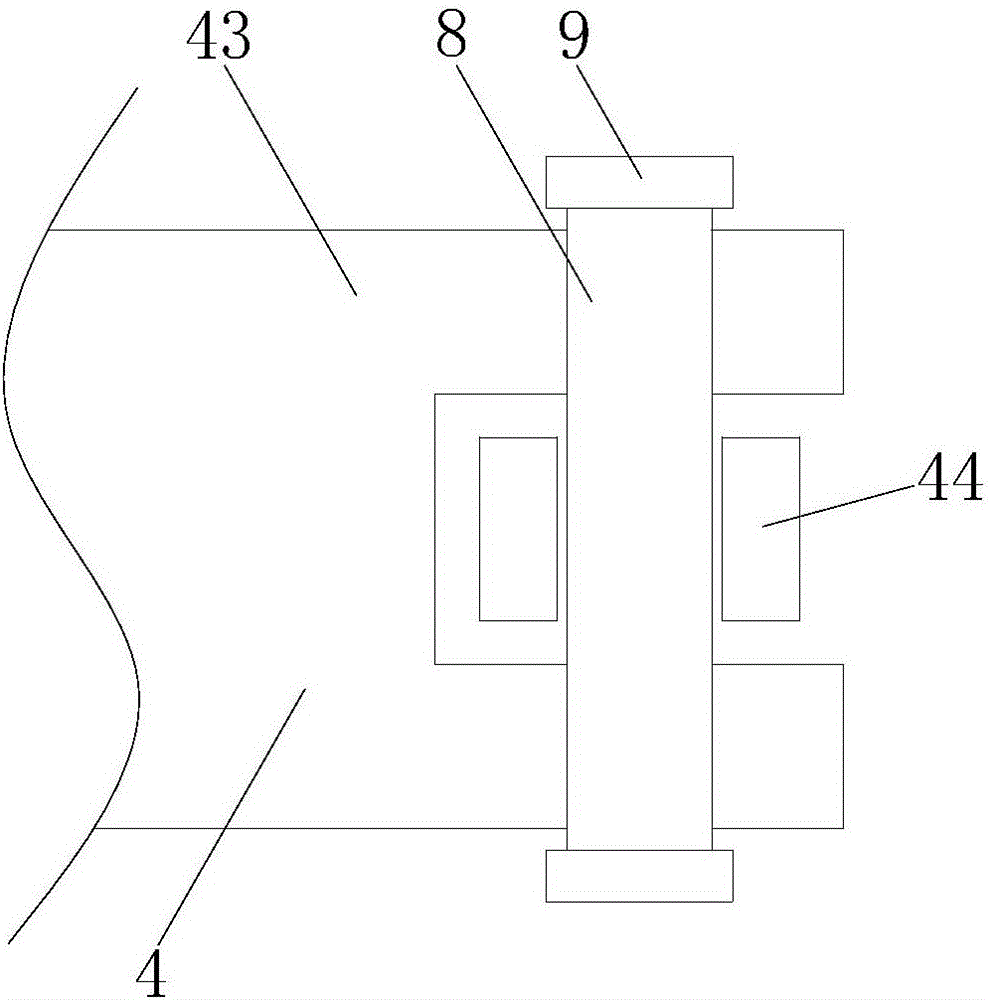

图2为本实用新型结构连接柱示意图；

图3为本实用新型结构压簧示意图；

图4为本实用新型结构A部的局部放大示意图；

图5为本实用新型结构B部的局部放大示意图；

图6为本实用新型结构C部的局部放大示意图；

图7为本实用新型结构D部的局部放大示意图。

图中：1床板、101板片一、102板片二、2连接件、3支撑柱、4传动装置、41连接环、42踏板、43传动板、44传动杆、45连接板、46压簧、47固定板、5传动件、51承接块、52顶块、521容置块、522固定块、53储物杆、54固定杆、55圆球、56连接杆、6挡板、7挡块、8连接柱、9凸块、10隔板、11储液仓、12过渡槽、13通孔、14储物槽、15通口、16卡槽、17支撑杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、2和5，一种具有分段举升功能的内科医生检查床，包括床板1，床板1由板片一101和板片二102组成，板片一101的一侧固定安装有连接件2，连接件2远离板片一101的一端固定安装在板片二102上，通过设置连接件2能够将板片一101和板片二102连接在一起，床板1底部的两端均活动安装有支撑柱3，通过设置支撑柱3能够支撑床板1，支撑柱3上固定安装有支撑杆17，支撑柱3上固定安装有传动装置4，传动装置4包括连接环41，连接环41套接在支撑杆17上，通过设置支撑杆17能够支撑连接环41，连接环41的一端固定安装有踏板42，连接环41远离踏板42的一端固定安装有传动板43，通过设置连接环41能够支撑踏板42和传动板43并将踏板42与传动板43连接在一起，设置踏板42能够通过连接环41带动传动板43上移，传动板43远离连接环41的一端活动连接有传动杆44，通过设置传动板43能够带动传动杆44上移，传动杆44上活动安装有连接柱8，连接柱8的两端均贯穿传动板43并固定安装有凸块9，通过设置连接柱8能够将传动板43与传动杆44连接在一起，通过设置凸块9能够防止连接柱8从传动板43内滑脱。

请参阅图1、3和7，传动杆44远离传动板43的一端固定安装有位于传动件5上的连接板45，通过设置传动杆44能够带动连接板45上移，连接板45的顶部固定安装有压簧46，通过设置压簧46能够带动连接板45下移，压簧46远离连接板45的一端固定安装有位于传动件5上的固定板47，通过设置固定板47能够支撑压簧46，通过设置传动装置4，达到了带动顶块52上移的效果，能够让顶块52带动过渡槽12内的液体向储物槽14内流去，从而让固定杆54带动板片一101分段举升，让医生能够更加方便的对病人进行检查，传动件5包括承接块51，承接块51内活动安装有顶块52，顶块52由容置块521和固定块522组成，容置块521固定安装在承接块51内，固定块522活动安装在容置块521内，连接板45固定安装在固定块522的侧面，通过设置容置块521能够容纳固定块522，通过设置连接板45能够带动固定块522上移，承接块51内固定安装有隔板10，隔板10的一侧开设有储液仓11，通过开设储液仓11能够储存液体，隔板10远离储液仓11的一侧开设有过渡槽12，顶块52位于过渡槽12内腔的底部，通过开设过渡槽12能够容纳顶块52和液体，隔板10的底部开设有通孔13，储液仓11通过通孔13与过渡槽12连通，通过开设通孔13能够让储液仓11内的液体流入过渡槽12内。

请参阅图1和6，承接块51的侧面固定安装有储物杆53，储物杆53内固定安装有挡板6，挡板6上活动安装有挡块7，挡板6上开设有通口15，挡块7位于通口15内，通过开设通口15能够让液体流入储物槽14内，通过在挡板6上设置挡块7，达到了阻止液体回流的效果，能够让液体留在储物槽14内，防止液体回流造成举升功能不稳定，能够让病人更加稳定的躺在检查床上让医生进行检查，挡板6的侧面设置有活动安装在储物杆53内的固定杆54，通过设置储物杆53能够为固定杆54导向，储物杆53内开设有储物槽14，固定杆54和挡板6均位于储物槽14内，储物槽14与过渡槽12连通，通过开设储物槽14能够容纳固定杆54和挡板6，通过设置固定块522能够带动过渡槽12内的液体流入储物槽14内。

请参阅图1和4，固定杆54远离储物杆53的一端固定安装有圆球55，通过设置固定杆54能够带动圆球55上移，板片一101的底部固定安装有连接杆56，圆球55卡接在连接杆56上，通过设置连接杆56能够将板片一101与圆球55连接在一起，连接杆56远离板片一101的一端开设有卡槽16，圆球55位于卡槽16内，通过开设卡槽16能够卡住圆球55，设置圆球55能够通过连接杆56带动板片一101上移。

使用时，可将踏板42向下压通过连接环41带动传动板43上移从而带动传动杆44上移，传动杆44通过连接板45带动顶块52上移从而带动固定杆54上移，固定杆54通过圆球55带动连接杆56上移从而带动板片一101上移，当踏板42无压力时压簧46就会通过连接板45带动顶块52下移从而让踏板42上移。

综上所述：该具有分段举升功能的内科医生检查床，通过在支撑柱3上设置传动装置4和传动件5，解决了检查床不能升高的问题，让医生能够更加方便的对病人进行检查。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
