一种医用多功能下送车的制作方法

本实用新型涉及医疗用品领域，特别涉及一种医用多功能下送车。

背景技术：

医院消毒供应科是为全院提供消毒灭菌物品，供应科人员在下送物品车中摆放无菌物品运送到临床科室，其无菌物品质量安全直接影响到医疗护理质量和患者的安危，传统的下送灭菌物品车设计不合理，导致无菌物品杂乱放置，金属器械盒、布类包装物品、纸塑包装物品、带有非无菌外包装的一次性医疗物品互相混放，运送过程中互相碰撞，容易破损、造成污染，其次，临床科室大的代消包因下送车储物空间小，以致有时运送时都裸露在车外，极易滑落，造成污染，导致医院感染的发生，所以需要一种医用多功能下送车才能解决这些问题。

技术实现要素：

针对现有的技术不足，本实用新型提供一种医用多功能下送车。

为了实现上述目的，本实用新型所采取的技术方案是：一种医用多功能下送车，包括柜体和车轮，柜体下端至少设有三个车轮，所述的柜体上端一侧设有推车把手，所述的柜体通过隔板区分出上层储物层、中层储物层和下层储物层，所述的上层储物层的上端设有上层柜门，所述的中层储物层和下层储物层的侧边分别设有中层柜门和下层柜门，所述的上层柜门至少设有一个储物仓，还包括物品定位架，所述的物品定位架活动设置在上层储物层内；所述的中层储物层内通过隔板区分为抽屉安装部和竖隔板安装部，所述的抽屉安装部内至少设有一个抽屉，所述的竖隔板安装部的上下两端面设有若干相对应的插槽，还包括竖隔板，所述的竖隔板通过插槽插入竖隔板安装部内。

所述的物品定位架上设有若干规格不同的物品放置孔。

所述的物品放置孔为圆形通孔。

所述的上层柜门、中层柜门和下层柜门均通过转动机构与柜体转动配合连接。

所述的中层柜门和下层柜门均为对开门设计。

所述的上层柜门包括左侧柜门和右侧柜门，所述的左侧柜门和右侧柜门均通过转动机构与柜体转动配合连接，所述的储物仓设置在远离推车把手一侧的右侧柜门上。

所述的转动机构为合页、铰链或转轴。

本实用新型的有益效果：本实用新型提供一种医用多功能下送车，本产品由不锈钢材料制成，具有光滑、防锈、易清洁、防撞击等特点，本产品的空间使用率得到有效提高，既方便了工作人员的操作，有保证了灭菌物品质量的安全，非常实用。

附图说明

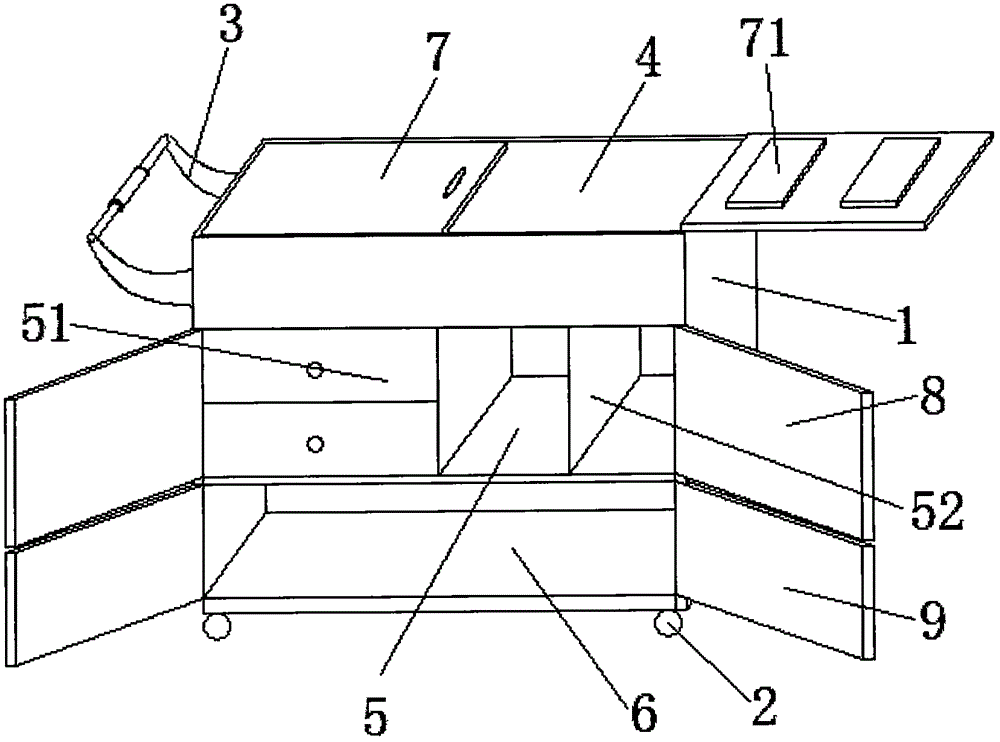

图1为本实用新型的结构示意图；

图2为本实用新型的物品定位架结构示意图。

具体实施方式

如图1～图2所示，一种医用多功能下送车，包括柜体1和车轮2，柜体1下端至少设有三个车轮2，所述的柜体1上端一侧设有推车把手3，所述的柜体1通过隔板区分出上层储物层4、中层储物层5和下层储物层6，所述的上层储物层4的上端设有上层柜门7，所述的中层储物层5和下层储物层6的侧边分别设有中层柜门8和下层柜门9，所述的上层柜门7至少设有一个储物仓71，还包括物品定位架10，所述的物品定位架10活动设置在上层储物层4内；所述的中层储物层5内通过隔板区分为抽屉安装部和竖隔板安装部，所述的抽屉安装部内至少设有一个抽屉51，所述的竖隔板安装部的上下两端面设有若干相对应的插槽，还包括竖隔板52，所述的竖隔板52通过插槽插入竖隔板安装部内。

所述的物品定位架10上设有若干规格不同的物品放置孔11。

所述的物品放置孔11为圆形通孔。

所述的上层柜门7、中层柜门8和下层柜门9均通过转动机构与柜体1转动配合连接。

所述的中层柜门8和下层柜门9均为对开门设计。

所述的上层柜门8包括左侧柜门和右侧柜门，所述的左侧柜门和右侧柜门均通过转动机构与柜体1转动配合连接，所述的储物仓71设置在远离推车把手3一侧的右侧柜门上。

所述的转动机构为合页、铰链或转轴。

本实用新型的有益效果：本实用新型提供一种医用多功能下送车，本产品由不锈钢材料制成，具有光滑、防锈、易清洁、防撞击等特点，本产品的空间使用率得到有效提高，既方便了工作人员的操作，有保证了灭菌物品质量的安全，非常实用。

上层储物层设有单向折叠开启的上层柜门，四周封闭，上层柜门内设有储物仓，储物仓用于摆放下送物品核对单的文件夹以及发放无菌物品用的无菌手套，上层储物层内设有可放置棉球罐类物品和镊子桶等圆柱形物品定位架，设置为小圆形和大圆形的孔格，独立结构，方便取出。中层储物层左边设有双层小抽屉，用于放置零散小物品，如气管套管、手术剪刀、注射针头等，右边设有竖隔断层，方便物品分类放置，防止碰撞滑落，下层储物层为放置临床体积大的代消包或成箱的一次性无菌物品。

医用多功能下送车，柜体左侧设有一个推把手，当开启上方左侧柜门时，可利用车把手的支撑形成简易工作台和书写台，下送车由上到下分别为上、中、下三层储物层，上方对开门设计，内部设置为小圆形和大圆形的孔格，放置圆柱形灭菌物品，右侧柜盖中间镂空，设置下送物品核对单以及无菌手套摆放区，中间储物层左边设有双层小抽屉，放置零散小物品，右边设有竖隔断层，并设有两扇柜门。最下面一层，中间无隔断层，可放置体积较大的代消包，并设有两扇柜门，车子配有四个车轮，方便下送工作开展。
