一种妇产科用注药清洗装置的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种妇产科用注药清洗装置。

背景技术：

目前，临床上对于产妇由分娩引起的阴道、宫颈炎症等，通常采用在患处涂药的手段进行治疗。常用的阴道给药装置喷洒药液范围小，且没有支撑装置，只能一个方向进行清洁或上药，导致治疗效果不佳。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种妇产科用注药清洗装置。

本实用新型解决技术问题采用的技术方案为：一种妇产科用注药清洗装置，包括上撑开片、下撑开片和储液腔，所述上撑开片顶端设置有滑动杆，所述下撑开片顶端设置有倒U形支架，所述下撑开片和倒U形支架通过螺栓相连，所述倒U形支架顶端设置有支撑杆，所述滑动杆和支撑杆通过调节阀相连，所述支撑杆侧端设置有储液腔，所述支撑杆和储液腔通过伸缩杆相连。

所述储液腔底端设置有注射管，所述储液腔和注射管通过连接管相连，所述注射管一侧设置有喷头，另一侧设置有手柄，所述注射管内设置有活塞，所述活塞和手柄通过推拉杆相连。

所述储液腔顶端设置有加液管，所述加液管顶端设置有密封塞。

所述储液腔上设置有警示区。

所述支撑杆上设置有滑动区。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，使用简单，设置有上撑开片和下撑开片，且撑开距离可根据实际情况调节，方便喷头进入的同时，增加了清洗或上药的视野，能够使药液充分到达患病部位，可全面完成清洗或上药工作，提高了药液的治疗效果。

附图说明

附图1为本实用新型的结构示意图。

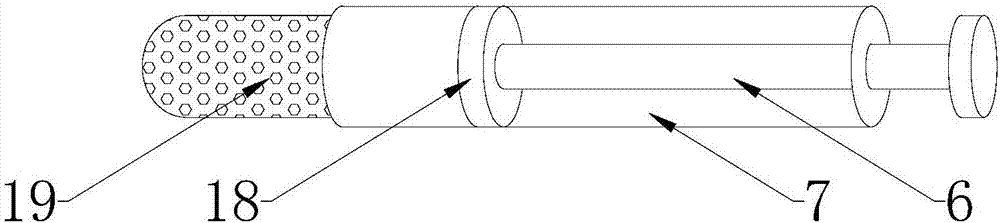

附图2为本实用新型注射管的结构示意图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括上撑开片10、下撑开片8和储液腔3，所述上撑开片10顶端设置有滑动杆16，所述下撑开片8顶端设置有倒U形支架11，所述下撑开片8和倒U形支架11通过螺栓9相连，所述倒U形支架11顶端设置有支撑杆12，所述滑动杆16和支撑杆12通过调节阀13相连，所述支撑杆12侧端设置有储液腔3，所述支撑杆12和储液腔3通过伸缩杆15相连；所述储液腔3底端设置有注射管7，所述储液腔3和注射管7通过连接管5相连，所述注射管7一侧设置有喷头19，另一侧设置有手柄17，所述注射管7内设置有活塞18，所述活塞18和手柄17通过推拉杆6相连；所述储液腔3顶端设置有加液管2，所述加液管2顶端设置有密封塞1；所述储液腔3上设置有警示区4；所述支撑杆12上设置有滑动区14。

使用时，取下密封塞1，通过加液管2将清洗液或药液注入储液腔3内，将上撑开片10和下撑开片8伸入阴道内，上移调节阀13，滑动杆16带动上撑开片10上移，撑开至所需距离时，固定调节阀13。推进推拉杆6，将注射管7内清洗液或药液在活塞18推进压力下通过喷头19喷入阴道内，进行清洗或上药。拉出推拉杆6，连接管5打开，药液进入注射管7内，如此循环完成清洗或上药。当水位线降至警示区4内，需添加清洗液或药液。喷头19的距离通过伸缩杆15调节。
