一种数据测定关节屈伸康复仪的制作方法

本实用新型属于肢体康复辅助装置，尤其涉及一种数据测定关节屈伸康复仪。

背景技术：

人体手臂受到外伤，尤其是手术后，有时需要限制肘关节活动，以便于手臂受伤周围组织快速修复。在此期间，肘关节较长时间活动受限会导致不同程度的活动障碍，最常见的就是肘关节屈伸角度小于受伤前标准。肘关节屈伸活动障碍的康复主要由康复医师做手法治疗。手法中的最重要的一项是一只手压住患者上臂靠近肘关节附近，另一只手抓住患者前臂用力推拉，通常称为屈伸活动。在医师用手抓住患者前臂用力推拉这项活动中，患者前臂受到康复医师的外力，会下意识的抵抗医师的屈伸活动。增加康复医师劳动强度。如果患者抵抗医师活动中忽然放松，医师力量没有收住，容易导致患者二次受伤，医师的经验就尤为关键。另外，肘关节屈伸角度变化和医师的力量是治疗进展的重要依据。传统测量角度工具十分简陋，而且每次定位不准，每次测量结果误差较大。医师在屈伸活动中的推拉力量没有数据，目前更多的依赖医师的经验，无法进行数据积累。

技术实现要素：

本实用新型的目的是提出一种数据测定关节屈伸康复仪的技术方案，使医师在进行手法治疗时可准确适度的控制屈伸活动，并可记录治疗数据。

为了实现上述目的，本实用新型的技术方案是：一种数据测定关节屈伸康复仪，包括通过销轴连接的前臂支架和上臂支架，在所述前臂支架的自由端设有用于固定前臂的前臂压块，在所述上臂支架的自由端设有用于固定上臂的上臂压块，在所述上臂支架的销轴连接部位设有关节压块；所述上臂支架设有棘轮，所述棘轮带动一条拉索拉动所述前臂支架转动。

更进一步，为了测量和存储弯曲程度的数值，在所述前臂支架和上臂支架的销轴连接处设有量角器。

更进一步，为了测量、显示和存储肢体受力状态的数值，所述数据测定关节屈伸康复仪设有显示屏，在所述前臂支架自由端面向所述前臂压块的位置设有一个前臂压力传感器。

更进一步，在所述前臂压块内设有压力传感器。

更进一步，在所述上臂压块内设有压力传感器。

更进一步，在所述关节压块内设有压力传感器。

更进一步，所述棘轮设有使棘轮松脱的按钮。

更进一步，为了进行弯曲操作，在所述前臂支架的自由端设有拉索固定头，所述拉索通过所述拉索固定头连接所述前臂支架，所述棘轮通过拉索直接拉动所述前臂支架转动，增加所述前臂支架相对于上臂支架的弯曲程度。

更进一步，为了进行伸展操作，在所述前臂支架的自由端设有拉索固定头，所述拉索通过所述拉索固定头连接所述前臂支架；所述上臂支架设有向前臂支架方向伸出的拉索导杆，在所述拉索导杆的顶端设有转向滑轮，所述棘轮通过所述转向滑轮拉动拉索、并拉动所述前臂支架转动，使所述前臂支架向相对于上臂支架伸直的方向运动。

10．根据权利要求1所述的一种数据测定关节屈伸康复仪，其特征在于，所述数据测定关节屈伸康复仪设有存储器和数据传输接口。

本实用新型的有益效果是：模拟康复医师在手法治疗过程中的屈伸活动，可显著降低医师的劳动强度，能够准确显示和记录治疗数据，防止医师因经验不足导致患者二次受伤，避免关键医疗数据统计的缺失。

下面结合附图和实施例对本实用新型作一详细描述。

附图说明

图1是本实用新型结构图，用于进行肢体弯曲康复治疗；

图2是本实用新型结构图，用于进行肢体伸展康复治疗。

具体实施方式

实施例一：

如图1，一种数据测定关节屈伸康复仪，包括通过销轴3连接的前臂支架1和上臂支架2。前臂支架和上臂支架是槽形结构，有两支销轴在槽形的前臂支架和上臂支架的两侧连接前臂支架和上臂支架，使前臂支架和上臂支架都可以销轴为轴心转动。

在所述前臂支架的自由端设有用于固定前臂的前臂压块4.1，在所述上臂支架的自由端设有用于固定上臂的上臂压块4.3，在所述上臂支架的销轴连接部位设有关节压块4.2。前臂压块的两端与槽形的前壁支架两侧连接；上臂压块和关节压块的两端分别与槽形的上臂支架两侧连接。

所述上臂支架设有棘轮5，所述棘轮带动一条拉索6拉动所述前臂支架转动。转动所述棘轮，棘轮拉动拉索，拉索拉动前臂支架转动，并使拉索保持在拉紧状态。所述棘轮设有使棘轮松脱的按钮5.1。当按下所述按钮时，棘轮松脱，拉索失去拉力，前臂支架恢复至自然状态。

在所述前臂支架和上臂支架的销轴连接处设有量角器9。量角器设有刻度，指示前臂支架和上臂支架之间构成的角度。

所述数据测定关节屈伸康复仪设有显示屏10，在所述前臂支架自由端面向所述前臂压块的位置设有一个前臂压力传感器8。在所述前臂压块内设有压力传感器。在所述上臂压块内设有压力传感器。在所述关节压块内设有压力传感器。显示屏设置在上臂支架侧面，所述前臂压力传感器设置在前臂支架的底面，面向前臂压块的位置。显示屏可显示前臂压力传感器、前臂压块内的压力传感器、上臂压块内的压力传感器、关节压块内的压力传感器采集的压力值。

在所述前臂支架的自由端设有拉索固定头7，所述拉索通过所述拉索固定头连接所述前臂支架，所述棘轮通过拉索直接拉动所述前臂支架转动，增加所述前臂支架相对于上臂支架的弯曲程度。

所述数据测定关节屈伸康复仪还设有存储器和数据传输接口。存储器用于存储前臂压力传感器和前臂压块、上臂压块、关节压块内的压力传感器采集的数据；存储器还可以存储量角器输出的弯曲角度数据。数据传输接口可将存储器中存储的数据输出到数据处理设备（如计算机）进行处理。

扳动棘轮5的手柄带动绳索6缩短棘轮5与拉索固定头7之间距离，导致前臂支架1绕轴3向上旋转。可根据康复医师需求既可以快速扳扳动棘轮5手柄快速拉动绳索6，也可以慢速扳扳动棘轮5手柄小幅度拉动绳索6。

前臂支架1向上旋转，前臂受力，在靠近手腕手背处的前臂压力传感器8推动前臂弯曲。前臂压力传感器8的推力数值在显示屏10显示。此时患者的上臂也会对肘关节压块4.2产生推力。肘关节压块4.2中内置压力传感器受力数值在显示屏10显示。前臂组件1旋转角度可在量角器9上显示。

当达到康复医师需要的角度时，停止扳动棘轮5手柄。前臂支架1可随时保持在医师需要的角度。大幅降低康复医师的劳动强度。

当需要将前臂支架1回复到初始状态时，按下棘轮5的按钮5.1可快速回复。

实施例二：

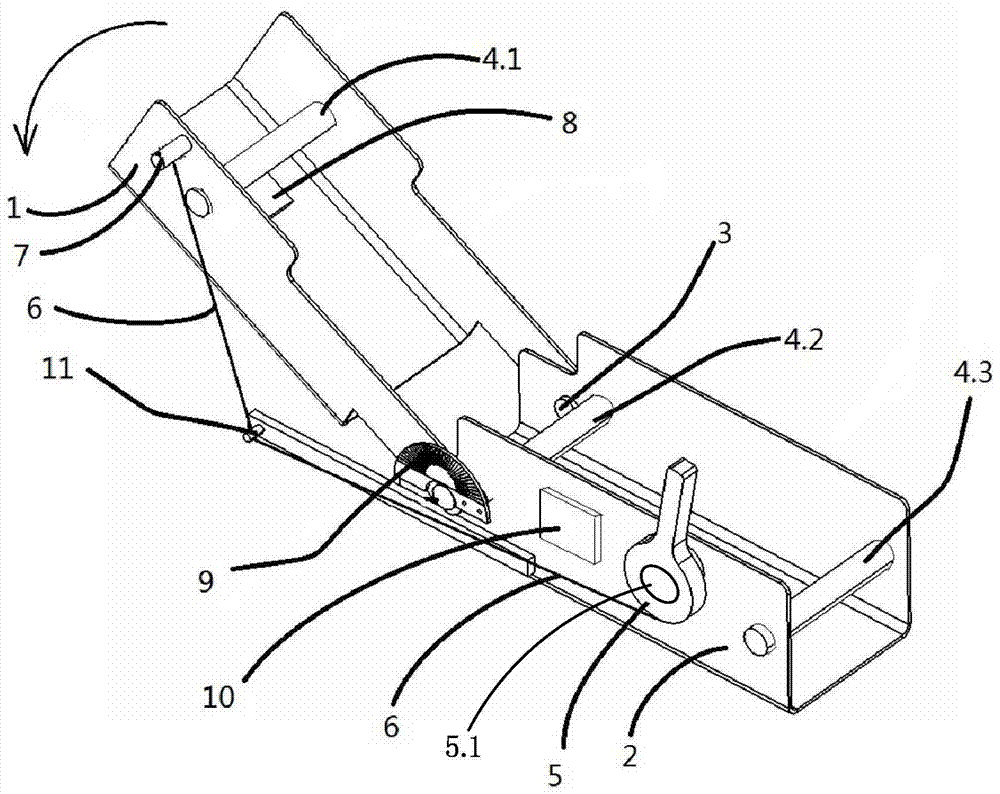

如图2，一种数据测定关节屈伸康复仪，本实施例是实施例一的数据测定关节屈伸康复仪的结构扩展。

在所述前臂支架的自由端设有拉索固定头7，所述拉索通过所述拉索固定头连接所述前臂支架；所述上臂支架设有向前臂支架方向伸出的拉索导杆12，在所述拉索导杆的顶端设有转向滑轮11，所述棘轮通过所述转向滑轮拉动拉索、并拉动所述前臂支架转动，使所述前臂支架向相对于上臂支架伸直的方向运动。

扳动棘轮5的手柄带动绳索6，缩短转向滑轮11与拉索固定头7之间距离，导致前臂支架1绕轴3向下旋转。可根据康复医师需求既可以快速扳扳动棘轮5手柄快速拉动绳索6，也可以慢速扳扳动棘轮5手柄小幅度拉动绳索6。

前臂组件1向下旋转，前臂受力，前臂压块4.1向下压前臂，使前臂伸展。前臂压块4.1的压力传感器的压力数值在显示屏10显示。此时患者的上臂也会对肘关节压块4.2、上臂压块4.3产生推力，肘关节压块4.2中内置压力传感器受力数值显示屏10显示，上臂压块4.3中内置压力传感器受力数值显示屏10显示。前臂组件1旋转角度可在量角器9上显示。
