一种用于BPPV治疗设备的主轴传动装置的制作方法

本实用新型涉及的是一种传动机构，尤其是一种用于BPPV治疗设备的主轴传动装置。

背景技术：

半规管是感受人体空间位置转动的器官，头部转动时，半规管内液体相应流动，刺激壶腹嵴，产生空间位置转动感觉，椭圆囊内因代谢，外伤等原因产生耳石游离碎片进入半规管，改变半规管内流体力学特性，导致转动感觉异常—即罹患良性阵发性位置性眩晕症（BPPV）。

目前对于BPPV的治疗方法一般采用手法复位或者是手术治疗，手法复位是医生使用手法使患者变换5个位置，从而使后半规管和上半规管的管石碎片通过总膜脚进入椭圆囊，达到治疗目的，效果虽好，但是由于需要医生的临床经验作支撑，以及需要医生对与手法使用极为熟练才能起到较好的治疗效果，因此容易出现由于医生自身手法不熟等因素导致治疗失败的情况出现。采用手术治疗，虽然能够取出半规管内耳石碎片，但是会对病人造成创伤，一般不建议采用手术治疗。

技术实现要素：

本实用新型的目的，就是针对现有技术所存在的不足，而提供一种用于BPPV治疗设备的主轴传动装置，该方案能够有效驱动BPPV治疗设备的座椅固定机构旋转，使坐在座椅上的患者能够绕主轴中心线旋转，起到治疗BPPV的效果。

本方案是通过如下技术措施来实现的：

一种用于BPPV治疗设备的主轴传动装置，其特征是：包括有电动机、传动齿轮、主轴体、轴承、轴承盖和大齿轮；轴承设置在支架上；主轴体穿过轴承横置在支架上；轴承盖设置在支架上并覆盖主轴体的后端；主轴体前端伸出支架外部；主轴体前端上固定有大齿轮；传动齿轮与主轴体上的大齿轮咬合；电动机能够驱动传动齿轮转动。

作为本方案的优选：主轴体的前端与BPPV治疗设备上的座椅固定机构连接。

作为本方案的优选：主轴体能够带动BPPV治疗设备的座椅固定机构同步旋转。

作为本方案的优选：BPPV治疗设备的座椅固定机构为C形臂。

本方案的有益效果可根据对上述方案的叙述得知，由于在该方案采用传动齿轮带动主轴体旋转，主轴体带动BPPV治疗设备的座椅固定机构旋转，能够使坐在BPPV治疗设备上的病人在竖直方向上旋转，起到治疗BPPV的效果。

由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。

附图说明

图1为本实用BPPV治疗设备的结构示意图。

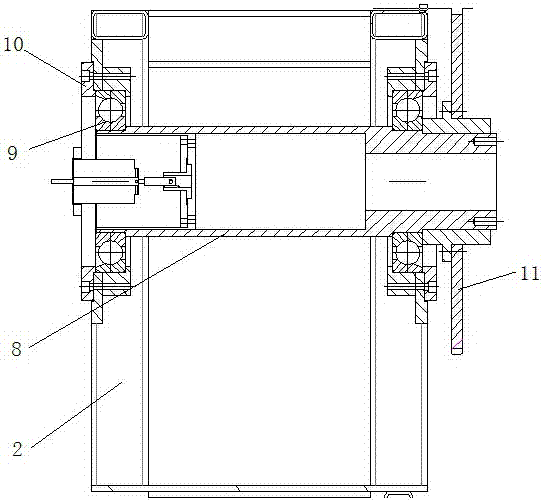

图2为本实用新型主轴的结构示意图。

图中，1为底座，2为支架，3为电动机，4为主轴，5为C形臂，6为副传动装置，7为座椅，8为主轴体，9为轴承，10为轴承盖，11为大齿轮，18为传动齿轮。

具体实施方式

为能清楚说明本方案的技术特点，下面通过一个具体实施方式，并结合其附图，对本方案进行阐述。

通过附图可以看出，本方案包括有电动机、传动齿轮、主轴体、轴承、轴承盖和大齿轮；轴承设置在支架上；主轴体穿过轴承横置在支架上；轴承盖设置在支架上并覆盖主轴体的后端；主轴体前端伸出支架外部；主轴体前端上固定有大齿轮；传动齿轮与主轴体上的大齿轮咬合；电动机能够驱动传动齿轮转动。主轴体的前端与BPPV治疗设备上的座椅固定机构连接。主轴体能够带动BPPV治疗设备的座椅固定机构同步旋转。BPPV治疗设备的座椅固定机构为C形臂。

本方案采用传动齿轮带动主轴体旋转，主轴体带动BPPV治疗设备的座椅固定机构旋转，能够使坐在座椅上的患者能够绕主轴中心线旋转，起到治疗BPPV的效果。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
