脊椎辅助康复装置的制作方法

本发明涉及医用康复装置，具体地，涉及脊椎辅助康复装置。

背景技术：

脊柱是身体的支柱，位于背部正中，上端接颅骨，下端达尾骨尖。当脊椎受损后需要借助专门的康复装置来进行康复训练，普通的脊椎康复装置不适合长时间使用，病人长时间使用后背部容易酸痛，而且普通的脊椎康复装置并不具备按摩功能，如果在训练康复过程中加入背部经络按摩会加快脊椎的康复。

技术实现要素：

本发明的目的是提供一种脊椎辅助康复装置，解决了通的脊椎康复装置不适合长时间使用，病人长时间使用后背部容易酸痛的问题，同时本装置具备背部经络按摩功能，能够加速脊椎的康复。

为了实现上述目的，本发明提供了一种脊椎辅助康复装置，所述脊椎辅助康复装置包括箱体，所述箱体上固定有水平设置的座板，所述箱体和所述座板的下表面都固定有支架，所述箱体上还固定有沿竖直方向设置的伸缩杆，所述伸缩杆的顶端设置有水平设置的横杆机构，所述横杆机构至少包括有挂钩，所述伸缩杆的表面还固定有绕线盘，拉线一端缠绕在所述绕线盘上，另一端穿过所述挂钩且与头部固定装置相连接；

所述座板上还固定有与其垂直设置的背板，所述背板中朝向所述座板的一面上固定有水平设置的滑道，所述滑道上可滑动地设置有滑杆，使得所述滑杆能够沿所述滑道的长度方向向两边滑移，所述滑杆中远离所述滑道的一端固定有抵挡板；

所述背板中朝向所述座板的一面上还固定有多个按摩机构。

优选地，所述横杆机构包括固定在所述伸缩杆顶端的支撑架，所述支撑架上可沿水平方向滑移地设置有固定杆，所述固定杆中远离所述支撑架的一端固定有所述挂钩，滑移所述固定杆使得所述挂钩能够靠近或远离所述伸缩杆。

优选地，所述头部固定装置至少包括有与所述拉线一端相连接的支架杆，所述支架杆上固定有固定带。

优选地，所述伸缩杆上还可转动地固定有滑轮，所述拉线至少部分缠绕在所述滑轮上。

优选地，所述滑轮的圆周表面沿其径向方向向内凹陷形成有凹槽，所述拉线至少部分卡合在所述凹槽内。

优选地，所述按摩机构至少包括固定在所述背板表面的空心海绵套，所述空心海绵套内固定有弹簧。

优选地，所述空心海绵套为锥形。

优选地，所述抵挡板表面包裹有海绵套。

优选地，所述滑杆上设置有刻度尺。

根据上述技术方案，本发明提供了一种脊椎辅助康复装置，康复者进行康复训练时坐在座板上，背部挺直并依靠在背板上，调整头部固定装置的位置，并用其将下巴固定，然后向上牵引以保证背部完全挺直，所述装置还包括按摩机构，在康复训练的过程中对背部经络进行按摩，可以缓解疲劳也能加大康复训练的效果，减少康复时间。

本发明的其他特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

附图是用来提供对本发明的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本发明，但并不构成对本发明的限制。在附图中：

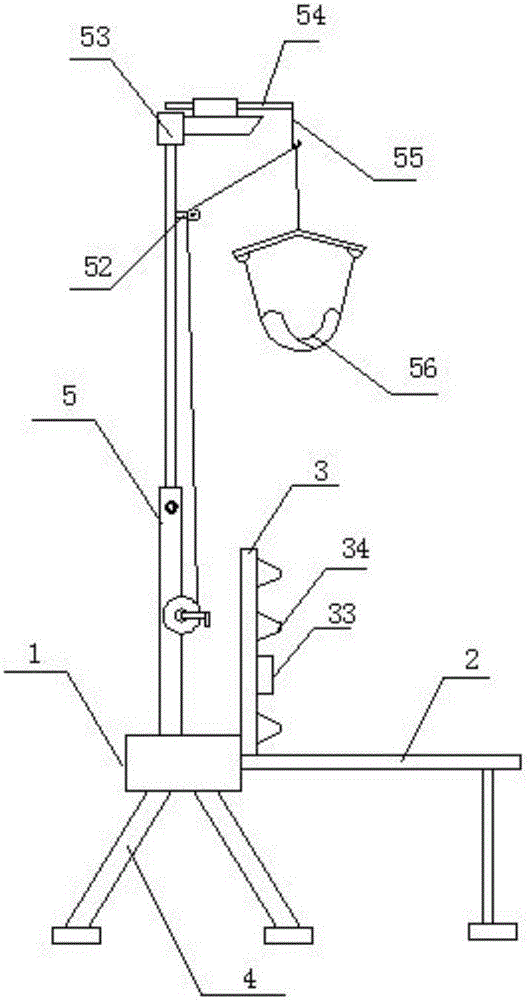

图1是本发明提供的脊椎辅助康复装置的结构示意图；

图2是本发明提供的脊椎辅助康复装置的侧视图；

图3是本发明提供的脊椎辅助康复装置中按摩机构的剖视图。

附图标记说明

1-箱体 2-座板

3-背板 4-支架

5-伸缩杆 31-滑道

32-滑杆 33-抵挡板

34-按摩机构 51-绕线盘

52-滑轮 53-支撑架

54-固定杆 55-挂钩

56-头部固定装置

具体实施方式

以下结合附图对本发明的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。

如图1、图2和图3所示：本发明提供了一种脊椎辅助康复装置，所述脊椎辅助康复装置包括箱体1，所述箱体1上固定有水平设置的座板2，所述箱体1和所述座板2的下表面都固定有支架4，所述箱体1上还固定有沿竖直方向设置的伸缩杆5，所述伸缩杆5的顶端设置有水平设置的横杆机构，所述横杆机构至少包括有挂钩55，所述伸缩杆5的表面还固定有绕线盘51，拉线一端缠绕在所述绕线盘51上，另一端穿过所述挂钩55且与头部固定装置56相连接；所述座板2上还固定有与其垂直设置的背板3，所述背板3中朝向所述座板2的一面上固定有水平设置的滑道31，所述滑道31上可滑动地设置有滑杆32，使得所述滑杆32能够沿所述滑道31的长度方向向两边滑移，所述滑杆32中远离所述滑道31的一端固定有抵挡板33；所述背板3中朝向所述座板2的一面上还固定有多个按摩机构34。康复者进行康复训练时坐在座板上，背部挺直并依靠在背板上，调整头部固定装置的位置，并用其将下巴固定，然后向上牵引以保证背部完全挺直，所述装置还包括按摩机构，在康复训练的过程中对背部经络进行按摩，可以缓解疲劳也能加大康复训练的效果，减少康复时间。

在本发明的一种优选的实施方式中，为了方便调整挂钩的位置，方便不同身材的康复者使用，所述横杆机构包括固定在所述伸缩杆5顶端的支撑架53，所述支撑架53上可沿水平方向滑移地设置有固定杆54，所述固定杆54中远离所述支撑架53的一端固定有所述挂钩55，滑移所述固定杆54使得所述挂钩55能够靠近或远离所述伸缩杆5。

在本发明的一种优选的实施方式中，所述头部固定装置56至少包括有与所述拉线一端相连接的支架杆，所述支架杆上固定有固定带；所述头部固定装置也可以为本领域人员常用的用来固定头部的各种装置。

在本发明的一种优选的实施方式中，为了方便调整头部固定装置的高度，利于拉线拉拽，所述伸缩杆5上还可转动地固定有滑轮52，所述拉线至少部分缠绕在所述滑轮52上。

优选的，为了防止拉线从滑轮表面脱落，所述滑轮52的圆周表面沿其径向方向向内凹陷形成有凹槽，所述拉线至少部分卡合在所述凹槽内。

在本发明的一种优选的实施方式中，所述按摩机构34至少包括固定在所述背板3表面的空心海绵套，所述空心海绵套内固定有弹簧；按摩机构34在背板3表面设置的位置可以根据经络按摩的需要进行调整。

为了进一步提高按摩效果，在本发明的一种优选的实施方式中，所述空心海绵套为锥形，锥形的小头接触按摩者，而大头固定在背板3上。

在本发明的一种优选的实施方式中，所述背板3中朝向所述座板2的一面上固定有水平设置的滑道31，所述滑道31上可滑动地设置有滑杆32，使得所述滑杆32能够沿所述滑道31的长度方向向两边滑移，所述滑杆32中远离所述滑道31的一端固定有抵挡板33，所述抵挡板33表面包裹有海绵套；滑杆32和抵挡板33的作用是固定腰部，防止坐姿不正，影响矫正康复，海绵套是为了提高舒适度。

在本发明的一种优选的实施方式中，为了方便调整抵挡板33之间的距离，更为有效的固定康复者的腰部，所述滑杆32上设置有刻度尺。

以上结合附图详细描述了本发明的优选实施方式，但是，本发明并不限于上述实施方式中的具体细节，在本发明的技术构思范围内，可以对本发明的技术方案进行多种简单变型，这些简单变型均属于本发明的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本发明对各种可能的组合方式不再另行说明。

此外，本发明的各种不同的实施方式之间也可以进行任意组合，只要其不违背本发明的思想，其同样应当视为本发明所公开的内容。
