一种多功能口腔种植定位导向制动套装的制作方法

本发明涉及口腔医学相关技术领域，具体的说，是涉及一种多功能口腔种植定位导向制动套装。

背景技术：

随着口腔种植技术的发展，种植牙凭借其良好的功能性、美观性及舒适性，被缺牙患者和牙科医师所青睐。种植牙是由骨内的种植体及其上方的连接结构和修复体组成的人工牙。种植体经种植手术植入牙槽骨内，通过骨结合机制与牙槽骨形成良好的结合，支持种植牙的上部修复结构。

种植成功的关键因素即为种植体植入的位点和方向。理想的植入位点和方向能使咬合力沿着种植体的长轴分布，避免形成对种植体不利的侧向力。而种植手术术中定位不容易控制，尤其在后牙缺牙区，由于操作视野受限，常需要术者在术中反复调整备孔方向。

目前现有种植导板制作较复杂：数字化CAD/CAM导板精准度最高，但制作费用高、制作时间长，多用于多颗牙缺失或全口无牙的患者。普通压模导板较数字化导板简便，但仍需术前取模、排牙、压模等过程，且导板的消毒只能采用消毒液浸泡的方式，不能实现高温高压消毒，给临床应用带来了不便。

因此，如何设计一种能够辅助种植牙手术的装置，是本领域技术人员亟需解决的问题。

技术实现要素：

本发明的目的是为克服上述现有技术的不足，提供一种多功能口腔种植定位导向制动套装。使用本装置可以解决现有技术中种植导板制作成本高、过程繁琐、导板不能高温高压消毒的弊端。

为了达成上述目的，本发明采用如下技术方案：

一种多功能口腔种植定位导向制动套装，包括：工具盒，工具盒内部放置有多个导向环、制动环、扩孔钻、侧杆和主杆。

优选的，所述导向环至少为两套，每套导向环中，导向环的直径各不相同。

优选的，所述导向环的高度为5mm，内径为2.5mm。

优选的，所述制动环多个，直径均为9mm，制动环的高度不同。

优选的，所述扩孔钻的工作长度为13mm。

优选的，所述主杆上具有金属翼及刻度标尺。

优选的，所述主杆包括横杆，横杆上具有凹槽，横杆的一端与邻牙固位杆铰接，邻牙固位杆上铰接有金属翼。

优选的，所述侧杆为多条，任一侧杆上均具有金属翼。

优选的，所述侧杆包括竖杆，竖杆的一端具有L型槽及位于L型槽上方的定位螺栓；所述竖杆的另一端固定连接有弹簧，所述弹簧与位于竖杆外侧的金属翼固定连接。

优选的，所述竖杆为可伸缩结构。

本发明的有益效果是：

(1)简化种植手术操作，提高种植体植入的准确性，缩短手术时间。

(2)适用于多种缺牙患者，单颗牙、连续多颗牙缺失均能实现精准术中定位导向制动作用。

(3)节约医疗成本，相比数字化导板，本装置整体成本明显降低，产品可反复消毒。

附图说明

图1是本发明的结构示意图；

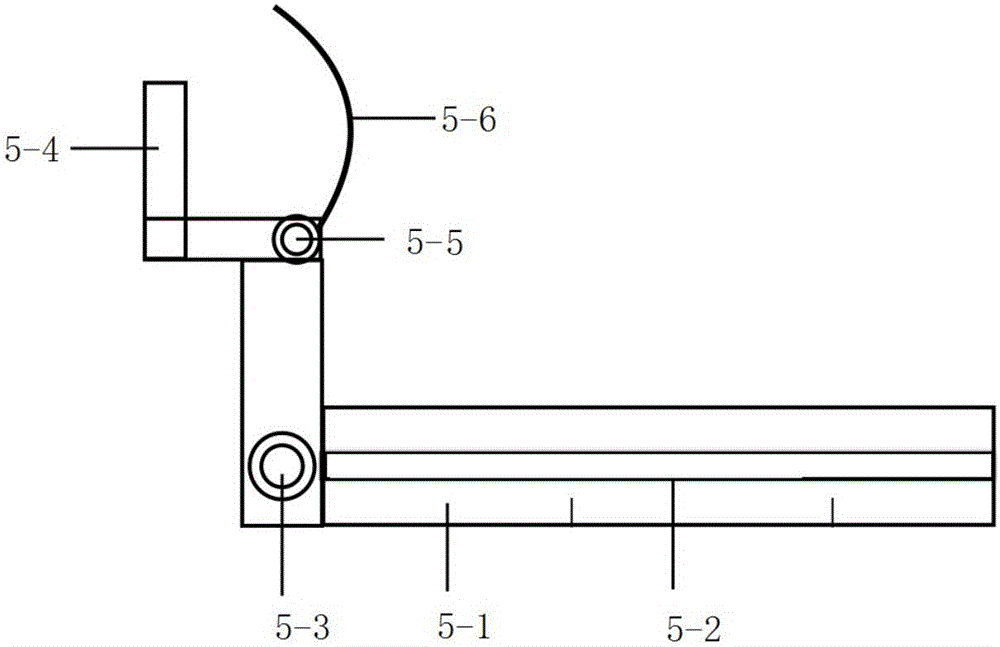

图2是本发明中主杆的结构示意图；

图3是本发明中侧杆的主视图；

图4是本发明中侧杆的俯视图；

图中：

1、导向环，2、制动环，3、扩孔钻，4、侧杆，4-1、竖杆，4-2、定位螺栓，4-3、弹簧，4-4、金属翼，4-5、伸缩结构，4-6、L型槽，5、主杆，5-1、横杆，5-2、凹槽，5-3、铰接件，5-4、邻牙固位杆，5-5、铰接件，5-6、金属翼，6、工具盒。

具体实施方式

下面将结合附图对本发明进行详细说明。

实施例：一种多功能口腔种植定位导向制动套装，其结构如图1-4所示，包括：工具盒6，工具盒6内部放置有多个导向环1、制动环2、扩孔钻3、侧杆4和主杆5。

所述导向环1至少为两套，每套导向环1中，导向环1的直径各不相同。具体来说，导向环1可为两套：直径分别为5、6、7、8、9、10、11mm，高度5mm，颜色依次为粉色、白色、黄色、红色、蓝色、绿色、黑色；内孔径2.5mm。

所述制动环2多个，直径均为9mm，制动环2的高度不同。例如，制动环2共计有3个，直径均为9mm，高度分别是5、6、7mm，颜色依次是浅蓝色，中蓝色，深蓝色，内孔径2.0mm；

扩孔钻3数量一般选择为一个，直径2.0mm，在距尖端15mm处有2mm固定制动环2的位置，工作长度为13mm。

所述侧杆4包括竖杆4-1，竖杆4-1的一端具有L型槽4-6及位于L型槽4-6上方的定位螺栓4-2；所述竖杆4-1的另一端固定连接有弹簧4-3，所述弹簧4-3与位于竖杆4-1外侧的金属翼4-4固定连接，作为较佳的选择，所述竖杆4-1为通过伸缩结构4-5进行伸缩。

侧杆4的数量为四条：侧杆4依靠L型槽4-6连接固定到主杆5的凹槽5-2上，既可以沿主杆5水平方向滑动，也可以垂直向伸缩，定位后可以通过定位螺栓4-2上紧。侧杆4另一端带有两片金属翼5-6，金属翼组织面有防滑结构，能卡抱住导向环1。

所述主杆5为两条：长度分别为2.5cm、3.5cm。主杆5上有刻度标尺。所述主杆包括横杆5-1，横杆5-1上具有凹槽5-2，横杆5-1的一端与邻牙固位杆5-4通过铰接件5-3铰接，邻牙固位杆5-4通过铰接件5-5与金属翼5-6铰接，依靠邻牙固位杆5-4和金属翼5-6，使得主杆能卡抱住缺牙区邻牙。

本装置在使用时，通常将侧杆4连接到主杆5上，并固定其位置。将主杆5的金属翼固定到缺牙区的邻牙上，根据缺牙区近远中间距的大小，选择合适直径的导向环1，固定到侧杆4的金属翼上，使导向环1位于缺牙区中央位置。使用扩孔钻3或其它任何直径不超过2.5mm的扩孔钻，通过导向环1的内孔进行种植体窝洞预备，实现种植术中定位导向功能。连续多颗种植体植入时，根据缺牙间距的长短，选择长主杆5或短主杆5，连接多个侧杆4，辅助术中定位导向。

种植术中制动功能：根据拟植入种植体的长度，如需要植入长度6mm的种植体，选择高度7mm的制动环2，安装到扩孔钻3上，这样扩孔钻上剩余的工作长度为6mm。进行种植窝洞备孔。

使用后，工具盒6可以整套高温高压消毒。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现，未予以详细说明和局部放大呈现的部分，为现有技术，在此不进行赘述。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和特点相一致的最宽的范围。
