一种简易成人用便携式心肺复苏器的制作方法

本发明涉及医疗器械领域，具体为一种简易成人用便携式心肺复苏器。

背景技术：

数据显示中国每年超50万宗心脏骤停案例，然而会做cpr来急救的人员很少，一方面我们积极普及cpr，另一方面，我们设计一款便携式心肺复苏器用来帮助做cpr，现行使用的相关机器均无法很好的找到正确按压部位，而且适用的情形不广泛，无法很好地模拟人工按压效果。

技术实现要素：

本发明的目的在于提供一种简易成人用便携式心肺复苏器，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案一种简易成人用便携式心肺复苏器，包括插头、电线、防水底座、蓄电池、开关、透明板、定位窗口、校准线、机身、防水壳、拟生动力臂、手型板、导线、铜线圈、磁铁、连接轴、更换螺丝、水平臂、垂直臂和内部电机，所述插头通过电线与防水底座连接，所述防水底座安装有蓄电池，所述机身的上侧设置有开关，所述开关的左侧设置有透明板，所述透明板通过定位窗口与校准线连接，所述防水壳的前侧刻画有校准线，所述机身的内部安装有拟生动力臂，所述开关通过拟生动力臂与手型板电性连接，所述拟生动力臂通过导线与内部电机连接，所述内部电机的内侧设置有磁铁，所述磁铁的上侧安装有铜线圈，所述铜线圈的右侧焊接有连接轴，所述连接轴通过水平臂与垂直臂连接，所述垂直臂的内部设置有更换螺丝。

优选的，所述定位窗口为透明塑料材质做成。

优选的，所述导线为防水导线。

优选的，所述水平臂和垂直臂垂直而且通过齿扣连接。

优选的，所述磁铁对称布置于铜线圈的左右两侧。

与现有技术相比，本发明的有益效果是：该心肺复苏器可以很好的找到正确按压部位，快速便捷，有安全感，而且适用的情形广泛，可以很好地模拟人工按压效果，是一套性能优良的简易便携式心肺复苏器。

附图说明

图1为本发明结构示意图。

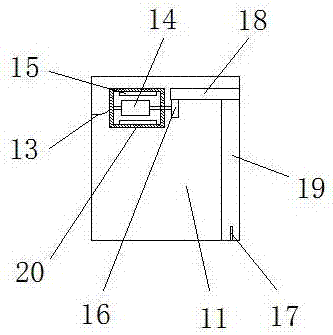

图2为本发明拟生动力臂的内部结构示意图。

图中：1、插头，2、电线，3、防水底座，4、蓄电池，5、开关，6、透明板，7、定位窗口，8、校准线，9、机身，10、防水壳，11、拟生动力臂，12、手型板，13、导线，14、铜线圈，15、磁铁，16、连接轴，17、更换螺丝，18、水平臂，19、垂直臂，20、内部电机。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，本发明提供一种技术方案：一种简易成人用便携式心肺复苏器，包括插头1、电线2、防水底座3、蓄电池4、开关5、透明板6、定位窗口7、校准线8、机身9、防水壳10、拟生动力臂11、手型板12、导线13、铜线圈14、磁铁15、连接轴16、更换螺丝17、水平臂18、垂直臂19和内部电机20，插头1通过电线2与防水底座3连接，防水底座3适用于在地面有水的环境下使用，防水底座3安装有蓄电池4，蓄电池4的使用可以在任何突发情况下取用，为进一步的急救做好准备，机身9的上侧设置有开关5，开关5的左侧设置有透明板6，透明板6通过定位窗口7与校准线8连接，定位窗口7为透明塑料材质做成，便于观察找点，防水壳10的前侧刻画有校准线8，机身9的内部安装有拟生动力臂11，开关5通过拟生动力臂11与手型板12电性连接，拟生动力臂11通过导线13与内部电机20连接，导线13为防水导线，更加安全，内部电机13的内侧设置有磁铁15，磁铁15对称布置于铜线圈14的左右两侧，磁铁15的上侧安装有铜线圈14，铜线圈14的右侧焊接有连接轴16，连接轴16通过水平臂18与垂直臂19连接，水平臂18和垂直臂19垂直而且通过齿扣连接，垂直臂19的内部设置有更换螺丝17，方便更换手型板12。

工作原理：该简易便携式心肺复苏器，当使用该设备时，首先将机身9打开，夹放在被救者身体两侧，扣合完整后，用户通过定位窗口7定位到被救者乳头位置，使得校准线8与被救者乳头垂直，对齐完毕后，打开开关5，拟生动力臂11工作，按照正常按压手法进行按压，拟生动力臂11约下降5至6厘米，并以每分钟110下的稳定频率进行按压，整个设备的使用过程结束。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种简易成人用便携式心肺复苏器，包括插头、电线、防水底座、蓄电池、开关、透明板、定位窗口、校准线、机身、防水壳、拟生动力臂、手型板、导线、铜线圈、磁铁、连接轴、更换螺丝、水平臂、垂直臂和内部电机，所述箱体盖通过合页与箱体连接，所述箱体的内侧设置有齿轮板，所述齿轮板通过横梁与压块连接，所述压块的下侧焊接有压敏电阻，所述压敏电阻通过导线与压力传感器连接，所述压力传感器通过导线与电脑连接，所述电脑的左侧设置有安装立柱。该心肺复苏器可以很好的找到正确按压部位，快速便捷，有安全感，而且适用的情形广泛，可以很好地模拟人工按压效果，是一套性能优良的简易便携式心肺复苏器。
