一种具有捶背功能的医疗用护理架的制作方法

本发明涉及护理架技术领域，具体为一种具有捶背功能的医疗用护理架。

背景技术：

到现在为止，市面上原有的医疗用护理架功能相对比较单一，对患者的护理要求考虑不是太全面，因为在消化科患者方面，日常的呕吐等现象也时有发生，患者呕吐时要及时盛接呕吐物，以免污染地面或沾染其他物品，同时患者在呕吐时，没有人对其背部进行拍打，增加了呕吐时的不适，使患者倍感痛苦，随着科学技术的发展，医疗用护理架也越来越多，而且功能也越来越强大，其中具有捶背功能的医疗用护理架也较多，

但现有的大部分医疗用护理架不能进行捶背，导致患者呕吐不便，同时患者发病时不能及时发送信号给医生，导致缓解痛苦不及时，并且捶背速度不合适，导致患者出现不适感。

所以，如何设计一种具有捶背功能的医疗用护理架，成为我们当前要解决的问题。

技术实现要素：

本发明的目的在于提供一种具有捶背功能的医疗用护理架，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种具有捶背功能的医疗用护理架，包括护理架主体，所述护理架主体由设置在护理架主体侧面的固定架、设置在固定架侧面的护理台和设置在护理台侧面的捶背控制盒构成，且所述捶背控制盒部分嵌入设置在护理台中，所述护理台与固定架焊接；

所述捶背控制盒的顶部设有捶背器，且所述捶背器部分嵌入设置在捶背控制盒中，所述捶背控制器的侧面设有调节按钮和发送开关，且所述调节按钮和发送开关均嵌入设置在捶背控制盒中，所述捶背控制盒的侧面设有电源线，且所述电源线分别与调节按钮和发送开关电性连接；

所述固定架的侧面设有第一放置台和第二放置台，且第一放置台和第二放置台均与固定架焊接，所述第二放置台的顶部设有垃圾桶和污物桶，且所述垃圾桶和污物桶均对第二放置台施加压力；

所述护理台的顶部设有水龙头和清洗槽，且所述水龙头贯穿设置在护理台中，所述清洗槽嵌入设置在护理台中，所述固定架的底部设有万向轮，且所述万向轮部分嵌入设置在固定架中；

所述捶背控制盒的内部设有调速器、y2-90l-4电动机、传动轴和信号发送器，且所述调速器、y2-90l-4电动机和信号发送器均与电源线电性连接，所述调速器分别与调节旋钮和y2-90l-4电动机电性连接，所述y2-90l-4电动机与捶背器通过传动轴活动连接，所述信号发送器与发送开关电性连接。

进一步的，所述固定架具体为四个，且均为不锈钢材质。

进一步的，所述捶背器具体为可弯曲结构。

进一步的，所述护理台、第一放置台和第二放置台的材质具体均为钛钢。

进一步的，所述垃圾桶和污物桶的内壁均设有耐磨涂层。

与现有技术相比，本发明的有益效果是：该种具有捶背功能的医疗用护理架，通过捶背器的伸缩折叠，可以将捶背器调整至合适的

高度和长度，从而在患者呕吐时贴近背部合适的位置进行有效捶背，不仅减轻了呕吐时的不适感，使患者保持正常状态，而且不需护理人员进行拍背，大大减小了护理人员的工作量，同时采用信号发送器，可以在患者出现不适时及时发送信号给医生，以便医生及时进行治疗，缓解患者的痛苦，并且通过调速器，可以调节捶背器的捶动频率，从而使患者在合适的捶动频率下进行正常呕吐，避免患者出现不适感。

附图说明

图1是本发明的整体结构示意图；

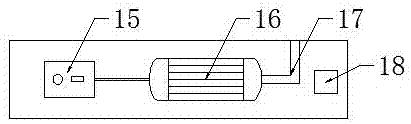

图2是本发明的捶背控制盒剖视图；

图中：1-护理架主体；2-固定架；3-护理台；4-捶背控制盒；5-捶背器；6-调节旋钮；7-第一放置台；8-第二放置台；9-水龙头；10-清洗槽；11-万向轮；12-垃圾桶；13-污物桶；14-发送开关；15-调速器；16-y2-90l-4电动机；17-传动轴；18-信号发送器；19-电源线。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种具有捶背功能的医疗用护理架，包括护理架主体1，所述护理架主体1由设置在护理架主体1侧面的固定架2、设置在固定架2侧面的护理台3和设置在护理台3侧面的捶背控制盒4构成，且所述捶背控制盒4部分嵌入设置在护理台3中，所述护理台3与固定架2焊接；

所述捶背控制盒4的顶部设有捶背器5，且所述捶背器5部分嵌入设置在捶背控制盒4中，所述捶背控制器5的侧面设有调节按钮6和发送开关14，且所述调节按钮6和发送开关14均嵌入设置在捶背控制盒4中，所述捶背控制盒4的侧面设有电源线19，且所述电源线19分别与调节按钮6和发送开关14电性连接；

所述固定架2的侧面设有第一放置台7和第二放置台8，且第一放置台7和第二放置台8均与固定架2焊接，所述第二放置台8的顶部设有垃圾桶12和污物桶13，且所述垃圾桶12和污物桶13均对第二放置台13施加压力；

所述护理台3的顶部设有水龙头9和清洗槽10，且所述水龙头9贯穿设置在护理台3中，所述清洗槽10嵌入设置在护理台3中，所述固定架2的底部设有万向轮11，且所述万向轮11部分嵌入设置在固定架2中；

所述捶背控制盒4的内部设有调速器15、y2-90l-4电动机16、传动轴17和信号发送器18，且所述调速器15、y2-90l-4电动机16和信号发送器18均与电源线19电性连接，所述调速器15分别与调节旋钮6和y2-90l-4电动机16电性连接，所述y2-90l-4电动机16与捶背器5通过传动轴17活动连接，所述信号发送器18与发送开关14电性连接。

进一步的，所述固定架2具体为四个，且均为不锈钢材质，不会生锈，非常耐用。

进一步的，所述捶背器5具体为可弯曲结构，可以调节长度和高度，从而任意调节捶背的具体位置。

进一步的，所述护理台3、第一放置台7和第二放置台8的材质具体均为钛钢，硬度大，耐腐蚀性强。

进一步的，所述垃圾桶12和污物桶13的内壁均设有耐磨涂层，可以有效防腐蚀，延长两者的使用寿命。

工作原理：首先，通过万向轮11将医疗用护理架移动至病床附近合适的位置，并接通电源线19，随后从水龙头9底部端口处接入水管，提供充足的纯净水，接下来在第一放置台7上放置一些备用的药品和工具，然后通过捶背5器的伸缩折叠将捶背器5调整至合适的高度和长度，并贴近背部合适的位置，通过旋动调节旋钮6控制调速器15，调速器15再将y2-90l-4电动机16调节至合适的转速，接着y2-90l-4电动机16开始转动，并通过传动轴17将动力传给捶背器5，捶背器5在患者呕吐时进行有效捶背，减轻压力，使患者带来一种舒适感，同时从第二放置台8处取出污物桶13用来承接呕吐污物，事后再进行处理，之后打开护理台3顶部的水龙头9，放出一部分纯净水至清洗槽10中，先清洗伤口，再从第一放置台7处取出所需药品和工具给患者进行换药，并将清洗槽10中的水和使用过程中的垃圾分别倒入污物桶13和垃圾桶12中，紧接着在清洗槽10中加入一些消毒药品，将手放入清洗槽10中进行清洗消毒，若患者出现不适情况，按住发送开关14后，信号发送器18迅速将信号发送至医生工作室，医生及时治疗，减轻患者的痛苦，最后具有捶背功能的医疗用护理架使用完毕。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
