一种电动环卫车用杀菌装置的制作方法

本实用新型涉及环保设备领域，具体是一种电动环卫车用杀菌装置。

背景技术：

随着社会的发展，人们对环境保护越来越重视，环卫作业中人工清扫作业的劳动强度大，工作效率低，现有的环卫作业多采用环卫车进行，环卫车是用于城市市容整理、清洁的专用车辆。

现有的环卫车储存垃圾的储存箱的内部无任何杀菌措施，在对储存箱进行灭菌作业时，均采用人员手动喷洒消毒液进行灭菌，灭菌效果较差，且人员触碰消毒液会对人体皮肤造成损伤。

技术实现要素：

本实用新型的目的在于提供一种电动环卫车用杀菌装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种电动环卫车用杀菌装置，包括储存箱和固定在其外侧的臭氧发生器，所述储存箱的内部固定连接有支撑板和固定板，所述支撑板上开设有若干个平行分布的转动槽，所述支撑板上还开设有若干个通气槽，所述通气槽直线分布在所述转动槽的底部，所述固定板的内侧壁固定连接有步进电机，所述步进电机的输出端连接有传动箱，所述传动箱的输出端连接有若干个输出管，所述输出管转动连接在所述转动槽的内壁，所述输出管的外壁开设有若干个直线分布的输气孔，所述输气孔与所述通气槽的尺寸及位置相对应，所述臭氧发生器的输出端连接有输送管，所述输送管固定连接于所述储存箱的内壁，所述输送管通过连接软管与所述输出管密封连接，所述臭氧发生器和所述步进电机均与外部电源电性连接。

作为本实用新型再进一步的方案：所述储存箱的内壁固定连接有对称布置的滑轨，且所述滑轨位于所述固定板的一侧，所述滑轨上滑动连接有升降机构，所述升降机构的底端固定连接有紫外线灯管，所述紫外线灯管与外部电源电性连接。

作为本实用新型再进一步的方案：所述储存箱的内壁固定连接有挡板，所述挡板位于所述滑轨的一侧。

作为本实用新型再进一步的方案：所述升降机构的顶端中间位置处转动连接有丝杆，所述储存箱的顶端外壁转动连接有转轮，所述丝杆与所述转轮螺纹连接。

作为本实用新型再进一步的方案：所述升降机构为“u”字形结构。

作为本实用新型再进一步的方案：所述转轮上转动连接有手柄，所述手柄位于所述转轮的外缘处。

作为本实用新型再进一步的方案：所述储存箱的顶面一侧铰接有投料门。

与现有技术相比，本实用新型的有益效果是：

1、在步进电机的作用下，若干个输出管转动至输气孔与通气槽贯通，同时，臭氧发生器启动制造臭氧，并通过输送管和连接软管输送至输出管内，并通过输气孔喷出，经由通气槽输送至储存箱内部，对储存箱内部进行灭菌，在储存箱正常使用储存垃圾时，在步进电机的作用下，若干个输出管逆向转动至输气孔旋转至不与通气槽贯通，输出管的外壁将通气槽进行封堵，使得储存箱内的灰尘颗粒物无法与输气孔接触，避免输气孔发生堵塞。

2、在储存箱空置时，通过手柄转动转轮，丝杆带动升降机构上升，升降机构带动紫外线灯管下降至挡板的下方，紫外线灯管对储存箱内部进行照射杀菌，在储存箱需要存储垃圾时，通过手柄转动转轮，升降机构带动紫外线灯管上升至挡板的内侧，可有效防止垃圾杂物对紫外线灯管造成损坏。

附图说明

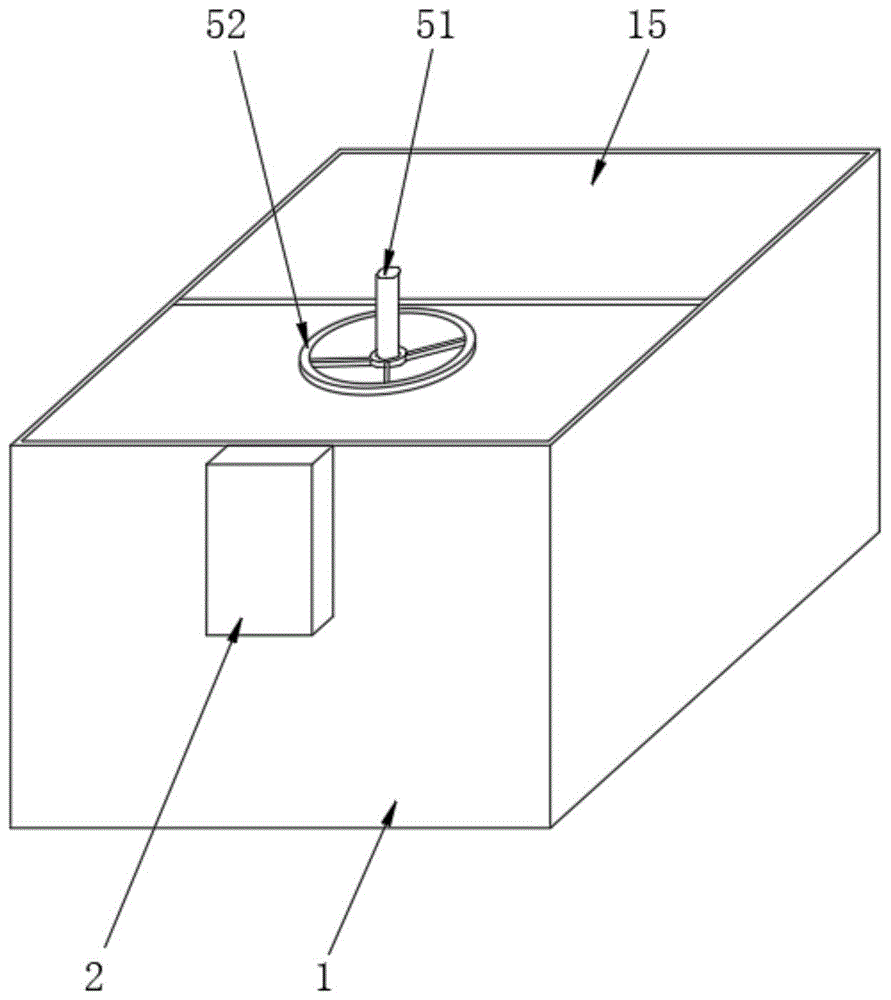

图1为一种电动环卫车用杀菌装置的结构示意图；

图2为一种电动环卫车用杀菌装置的内部结构示意图；

图3为一种电动环卫车用杀菌装置中的支撑板结构示意图；

图4为一种电动环卫车用杀菌装置中的输出管连接示意图；

图5为一种电动环卫车用杀菌装置中的升降机构结构示意图；

图6为一种电动环卫车用杀菌装置中的升降机构俯视图。

图中：1、储存箱；11、支撑板；1101、转动槽；1102、通气槽；12、固定板；13、滑轨；14、挡板；15、投料门；2、臭氧发生器；21、输送管；22、连接软管；3、步进电机；31、传动箱；4、输出管；41、输气孔；5、升降机构；51、丝杆；52、转轮；521、手柄；6、紫外线灯管。

具体实施方式

请参阅图1～6，本实用新型实施例中，一种电动环卫车用杀菌装置，包括储存箱1和固定在其外侧的臭氧发生器2，储存箱1的内部固定连接有支撑板11和固定板12，支撑板11上开设有若干个平行分布的转动槽1101，支撑板11上还开设有若干个通气槽1102，通气槽1102直线分布在转动槽1101的底部，固定板12的内侧壁固定连接有步进电机3，步进电机3的输出端连接有传动箱31，传动箱31的输出端连接有若干个输出管4，输出管4转动连接在转动槽1101的内壁，输出管4的外壁开设有若干个直线分布的输气孔41，输气孔41与通气槽1102的尺寸及位置相对应，臭氧发生器2的输出端连接有输送管21，输送管21固定连接于储存箱1的内壁，输送管21通过连接软管22与输出管4密封连接，臭氧发生器2和步进电机3均与外部电源电性连接。

在图1中：储存箱1的外侧固定连接有臭氧发生器2，储存箱1的顶面一侧铰接有投料门15，通过投料门15将垃圾废品投入储存箱1内，在不使用时，可通过臭氧发生器2制造臭氧，对储存箱1内部进行灭菌，防止细菌大量滋生，臭氧发生器2的型号为bf-cs-3g。

在图2中：储存箱1的内部固定连接有支撑板11和固定板12，支撑板11上开设有若干个平行分布的转动槽1101，支撑板11上还开设有若干个通气槽1102，通气槽1102直线分布在转动槽1101的底部，固定板12的内侧壁固定连接有步进电机3，步进电机3的输出端连接有传动箱31，传动箱31的输出端连接有若干个输出管4，输出管4转动连接在转动槽1101的内壁，输出管4的外壁开设有若干个直线分布的输气孔41，输气孔41与通气槽1102的尺寸及位置相对应，臭氧发生器2的输出端连接有输送管21，输送管21固定连接于储存箱1的内壁，输送管21通过连接软管22与输出管4密封连接，在输出管4转动时，输送管21可通过连接软管22始终与输出管4密封连接，在储存箱1空置时，步进电机3通过传动箱31带动若干个输出管4在转动槽1101进行转动，步进电机3的型号为hem-17d4002-35，使得输气孔41旋转至与通气槽1102贯通，同时，臭氧发生器2启动制造臭氧，并通过输送管21和连接软管22输送至输出管4内，并通过输气孔41喷出，经由通气槽1102输送至储存箱1内部，对储存箱1内部进行灭菌，防止细菌大量滋生，在储存箱1正常使用储存垃圾时，步进电机3通过传动箱31带动若干个输出管4在转动槽1101进行逆向转动，使得输气孔41旋转至不与通气槽1102贯通，输出管4的外壁将通气槽1102进行封堵，使得储存箱1内的灰尘颗粒物无法与输气孔41接触，避免输气孔41发生堵塞。

在图3中：支撑板11上开设有若干个平行分布的转动槽1101，支撑板11上还开设有若干个通气槽1102，通气槽1102直线分布在转动槽1101的底部，可将若干个输出管4在转动槽1101进行转动，使得输气孔41旋转至与通气槽1102贯通，经由通气槽1102将臭氧输送至储存箱1内部，对储存箱1内部进行灭菌，防止细菌大量滋生，若干个输出管4在转动槽1101进行逆向转动，使得输气孔41旋转至不与通气槽1102贯通，输出管4的外壁将通气槽1102进行封堵，使得储存箱1内的灰尘颗粒物无法与输气孔41接触，避免输气孔41发生堵塞。

在图4中：步进电机3的输出端连接有传动箱31，传动箱31的输出端连接有若干个输出管4，输出管4转动连接在转动槽1101的内壁，臭氧发生器2的输出端连接有输送管21，输送管21固定连接于储存箱1的内壁，输送管21通过连接软管22与输出管4密封连接，臭氧发生器2启动制造臭氧，并通过输送管21和连接软管22输送至输出管4内。

在图5中：储存箱1的内壁固定连接有对称布置的滑轨13，且滑轨13位于固定板12的一侧，滑轨13上滑动连接有升降机构5，升降机构5为“u”字形结构，升降机构5的底端固定连接有紫外线灯管6，紫外线灯管6与外部电源电性连接，储存箱1的内壁固定连接有挡板14，挡板14位于滑轨13的一侧，升降机构5的顶端中间位置处转动连接有丝杆51，储存箱1的顶端外壁转动连接有转轮52，丝杆51与转轮52螺纹连接，转轮52上转动连接有手柄521，手柄521位于转轮52的外缘处，在储存箱1空置时，通过手柄521转动转轮52，在螺纹的作用下，丝杆51带动升降机构5上升，升降机构5带动紫外线灯管6下降至挡板14的下方，紫外线灯管6可发出紫外线光，对储存箱1内部进行照射杀菌，防止细菌大量滋生，在储存箱1需要存储垃圾时，通过手柄521转动转轮52，在螺纹的作用下，升降机构5带动紫外线灯管6上升至挡板14的内侧，可有效防止垃圾杂物对紫外线灯管6造成损坏。

在图6中：储存箱1的内壁固定连接有对称布置的滑轨13，且滑轨13位于固定板12的一侧，滑轨13上滑动连接有升降机构5，升降机构5为“u”字形结构，升降机构5的底端固定连接有紫外线灯管6，升降机构5的顶端中间位置处转动连接有丝杆51，丝杆51带动升降机构5上升和下降，实现紫外线灯管6的伸出及回收，在实现紫外线灯管6杀菌的同时可防止紫外线灯管6受外力作用造成损坏。

本实用新型的工作原理是：在储存箱1空置时，步进电机3通过传动箱31带动若干个输出管4在转动槽1101进行转动，使得输气孔41旋转至与通气槽1102贯通，同时，臭氧发生器2启动制造臭氧，并通过输送管21和连接软管22输送至输出管4内，并通过输气孔41喷出，经由通气槽1102输送至储存箱1内部，对储存箱1内部进行灭菌，防止细菌大量滋生，在储存箱1需要储存垃圾时，步进电机3通过传动箱31带动若干个输出管4在转动槽1101进行逆向转动，使得输气孔41旋转至不与通气槽1102贯通，输出管4的外壁将通气槽1102进行封堵，使得储存箱1内的灰尘颗粒物无法与输气孔41接触，避免输气孔41发生堵塞，且在储存箱1空置时，通过手柄521转动转轮52，在螺纹的作用下，丝杆51带动升降机构5上升，升降机构5带动紫外线灯管6下降至挡板14的下方，紫外线灯管6可发出紫外线光，对储存箱1内部进行照射杀菌，防止细菌大量滋生，在储存箱1需要存储垃圾时，通过手柄521转动转轮52，在螺纹的作用下，升降机构5带动紫外线灯管6上升至挡板14的内侧，可有效防止垃圾杂物对紫外线灯管6造成损坏。

以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
