一种多功能健身机的制作方法

文档序号:12413643阅读:258来源:国知局
一种多功能健身机的制作方法与工艺

本实用新型涉及一种健身机,尤其是指一种可针对性的进行腹部、腰部、臂部和腿部等多个身体部位锻炼的健身机材。



背景技术:

现有市场的健身机,均以一种特定的机型提供给消费者。如果要在一个家庭内要同时满足不同年龄的人群锻炼需求,或需针对性的进行身体其他部位的锻炼的话,则需同时备置多款健身机,不仅占用空间,也造成不必要的开销,浪费社会资源。特别是健腹器或健腰器,不仅结构复杂,且体积大,可参见中国专利文献于2015-07-29公开的ZL 201520165295.8健腰器,或2014-01-22公开的201320291387.1一种健腹器。上述专利产品虽可达到健腹健腰效果,但均存在整体体积大占用空间的问题,且健身功能单一。



技术实现要素:

针对现有技术存在的不足之处,本实用新型提供一种多功能健身机,该健身机不仅可健腹健腰,还可锻炼手臂和腿部,以其简单小型轻巧的构造,实现身体多个部位的锻炼目的。

为实现上述目的,本实用新型技术方案为:

一种多功能健身机,包括一座垫、一弹性组件和一驱动组件,所述的弹性组件连接在座垫与驱动组件之间;所述的座垫,与弹性组件固定连接,且于该座垫上可拆卸连接有一对弹性拉力绳;所述的弹性组件包括一弧形弹性板和一条以上的弹力绳;弹力绳和弧形弹性板固定连接在座垫上一端构成该弹性组件的固定端,弹力绳和弧形弹性板相互连接的另一端构成该弹性组件的活动端;所述的驱动组件包括一固定连接弹性组件的活动端的支架,该支架上固定连接有一把手,且于该支架一前一后对应设有前滚轮和后滚轮组。

如上所述的一种多功能健身机,所述的弧形弹性板上设有一柔性靠垫。

如上所述的一种多功能健身机,所述把手设置在前滚轮和后滚轮组之间的上方位置。

如上所述的一种多功能健身机,所述座垫包括一座体和一固定在该座体上的软垫,所述的弹性拉力绳可拆卸连接在座体上。

如上所述的一种多功能健身机,弧形弹性板为一PC板。

上述技术方案的有益之处在于:

本实用新型健身机PC弧形弹性板有提供运动阻力的同时,还为整体带来一简洁轻巧的外形,达到体积小、构造简单的目的。本实用新型把手不仅可用手驱动来可以用脚驱动,以使使用者获得更多的运动体势。再辅于拉动拉力绳,进一步增进运动效果,带来更多的运动乐趣。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解,构成本实用新型的一部分,本实用新型的示意性实施例及其说明用于解释本实用新型,并不构成对本实用新型的不当限定。在附图中:

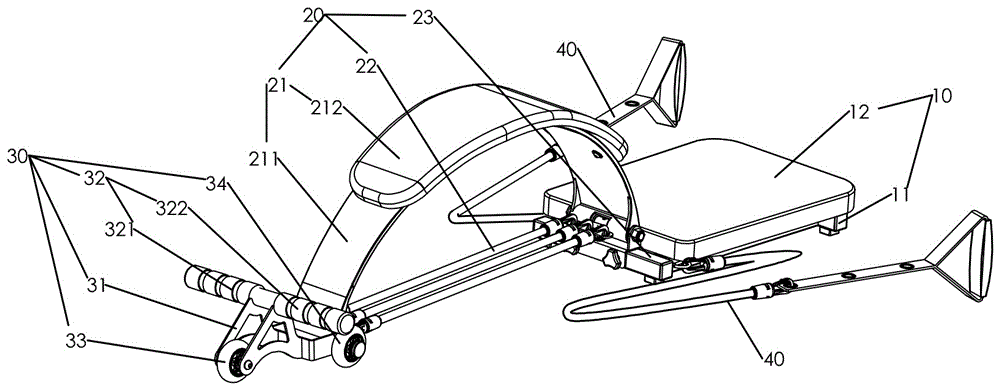

图1是本实用新型多功能健身机的立体结构示意图;

图2是本实用新型多功能健身机的立体组合状态示意图;

图3是本实用新型多功能健身机的使用状态示意图一;

图4是本实用新型多功能健身机的使用状态示意图二;

图5是本实用新型多功能健身机的使用状态示意图三;

图6是本实用新型多功能健身机的使用状态示意图四;

图7是本实用新型多功能健身机的使用状态示意图五。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白,以下结合附图和实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅用以解释本实用新型,并不用于限定本实用新型。

如图1、2所示的一种多功能健身机,该健身机包括有一座垫10、一弹性组件20和一驱动组件30,所述的弹性组件20连接在座垫10与驱动组件30之间。

所述弹性组件20固定连接座垫10,该座垫10包括有一座体11和一固定在该座体11上的软垫12。该座体11具有良好的摩擦力,以使座体11具有良好的抓地性能,保证运动中不位移。一对弹性拉力绳40可拆卸安装在座体11的左、右两侧。在本实施例中,弹性拉力绳40为乳胶管拉力绳。

所述的弹性组件20,包括一弧形弹性板21和一条以上的弹力绳22。本实施例中的弹力绳22有三条,三条弹力绳22于同一水平面连接在弧形弹性板21的前、后两端部。

所述弧形弹性板21的后端部通过一连接架23固定连接在座体11上,所述弹力绳22的后端连接在弧形弹性板21的后端部,以使弹力绳22和弧形弹性板21固定连接在座垫10上,固定连接在座垫10上的弹力绳22和弧形弹性板21的这一端构成该弹性组件20的固定端。

所述弹力绳21的前端固定连接在弧形弹性板21的前端部,以使相互连接的弹力绳22和弧形弹性板21的这一端构成该弹性组件20的活动端。

本实施例中的弧形弹性板21为一PC板,本实用新型还于所述的弧形弹性板21上设有一柔性靠垫22,为运动中的使用者带来舒适感。

所述的驱动组件30,包括一固定连接弹性组件20的活动端的支架31,该支架31固定在弧形弹性板21的前端部。该支架31上固定连接有一把手32,且于该支架31一前一后对应设有前滚轮33和后滚轮组34,所述的后滚轮34组为设置在弧形弹性板21的前端部两侧的左、右滚轮341、342。在本实施例中,把手32为连接为一体的左、右把手321、322,左、右把手321、322设置在前滚轮33和后滚轮组34之间的上方位置,且正对前滚轮33及左、右滚轮341、342的中间位置设置,以增进运动中的稳定性。

如图3所示,本实用新型健身机可以人坐在座垫10上,背靠弧形弹性板21,在下压弧形弹性板21的时候,克服弧形弹性板21的阻力,并做类似仰卧起坐或俯卧撑的动作,锻炼人体的腹部和腰部,并可按摩到背部。

如图4所示,本实用新型健身机可以人俯在弧形弹性板21,腿立在座垫10上,手握在左、右把手321、322,前后往复驱动前滚轮33和左、右滚轮341、342,以使臂部和腿部得到锻炼。

如图5所示,本实用新型健身机还可以人坐在座垫10上,脚推顶左、右把手321、322,前后往复驱动前滚轮33和左、右滚轮341、342,可以同时锻炼臂部和腿部。

本实用新型健身机除在图3、5所示的运动状态下可以增加手拉弹性拉力绳40的动作,锻炼臂部,还可以如图6所示,双脚套在弹性拉力绳40上,锻炼腿部。

本实用新型健身机还具备有如图7所示的锻炼体势,双脚站立在座垫10上,上下拉动弹性拉力绳40,再加以动作腰部、腿部,使臂部、腰部和腿部得到一体的锻炼。

上述说明示出并描述了本实用新型的优选实施例,如前所述,应当理解本实用新型并非局限于本文所披露的形式,不应看作是对其他实施例的排除,而可用于各种其他组合、修改和环境,并能够在本文所述实用新型构想范围内,通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围,则都应在本实用新型所附权利要求的保护范围内。
