一种仰卧起坐训练器的制作方法

本发明主要涉及体育器材领域，具体是一种仰卧起坐训练器。

背景技术：

随着社会的发展和进步，人们物质生活水平的提高，越来越多的人通过健身保持身体健康。仰卧起坐训练器能够对人体腹部进行锻炼，消除腹部肥胖，应用范围广。但是现有仰卧起坐训练器形式固定，功能单一，难以满足不同人群的使用需求。

技术实现要素：

为解决现有技术的不足，本发明提供了一种仰卧起坐训练器，它不仅操作简单，调节灵活，而且使用方法多样，能够满足不同人群对于仰卧起坐训练器的使用需求。

本发明为实现上述目的，通过以下技术方案实现：

一种仰卧起坐训练器，包括仰卧起坐板和支架，所述仰卧起坐板下方设置第一支脚，所述支架下方设置第二支脚，所述仰卧起坐板包括底板和盖板，所述底板和盖板之间形成空腔，所述空腔内设置支撑板，所述支撑板上设置双轴电机和电源，所述电源与双轴电机电连接，所述双轴电机两侧的输出轴上设置联轴器，所述联轴器远离电机输出轴的一端设置丝杠，所述丝杠上安装丝母，所述丝母底部固定设置连接杆，所述支撑板上设置限位槽，所述连接杆远离丝母一端位于限位槽内，所述连接杆与支撑板滑动连接，所述丝母远离双轴电机一侧设置空心管，所述丝杠位于空心管内，所述底板两侧设置第一通孔，所述第一通孔的位置与空心管相适应，所述盖板上设置旋钮和第二通孔，所述旋钮底部设置蜗杆，所述蜗杆底端穿过第二通孔位于空腔内，所述蜗杆一侧设置蜗轮，所述蜗轮与蜗杆相适应，所述蜗轮的中心孔内设置连接轴，所述连接轴远离蜗轮一侧设置齿轮，所述齿轮套设在连接轴上，所述齿轮一侧设置齿条，所述齿条与齿轮相适应，所述齿条顶端设置护头垫，所述齿条和盖板均与护头垫铰接，所述仰卧起坐板远离第一支脚一端设置延伸杆，所述支架上设置插孔，所述插孔为多个，多个所述插孔在支架上自上而下依次排列，所述仰卧起坐板与支架之间通过延伸杆和插孔可拆卸固定连接，所述支架远离延伸杆一侧设置挡脚架，所述支架上设置第一螺纹孔，所述第一螺纹孔为多个，多个所述第一螺纹孔在支架上自上而下依次排列，所述挡脚架与支撑架之间通过第一螺纹孔螺栓连接，所述挡脚架包括连接件，所述连接件两侧设置挡脚杆，所述挡脚杆上设置凹槽，所述凹槽内设置弹簧，所述弹簧一端与凹槽内部连接，所述弹簧远离凹槽内部一端设置拉杆，所述拉杆底部设置第二螺纹孔和第三螺纹孔，所述挡脚杆上设置第三通孔，所述第三通孔下方设置调节螺栓，所述调节螺栓穿过第三通孔与拉杆螺纹连接，所述挡脚架下方设置勾脚架，所述支架上设置第四螺纹孔，所述第四螺纹孔为多个，多个所述第四螺纹孔在支架上自上而下依次排列，所述勾脚架与支架之间通过第四螺纹孔螺栓连接。

所述盖板顶部设置第一轴承座，所述蜗杆位于第一轴承座内，所述盖板底部设置第二轴承座，所述连接轴位于第二轴承座内。

所述挡脚架与支架之间的连接螺栓、勾脚架与支架之间的连接螺栓和调节螺栓均为蝶形螺栓。

所述挡脚杆内设置第一挡块，所述第一挡块位于凹槽内，所述拉杆上设置第二挡块，当所述第一挡块和第二挡块相接触时，第三通孔与第三螺纹孔的位置相适应。

所述齿轮和齿条的数量均为两个，两个所述齿条均与护头垫固定连接。

所述齿条底部设置限位板。

所述护头垫上设置记忆海绵层。

所述插孔内设置橡胶垫。

所述延伸杆与仰卧起坐板为一体成型结构。

对比现有技术，本发明的有益效果是：

1、本发明不仅能够调节仰卧起坐板的位置，也能对挡脚架和勾脚架的位置进行调节，操作简单，调节灵活，能够满足不同体型的人群使用仰卧起坐训练器的需求，而且空心管和拉杆在不占用训练器存放空间的情况下，也能够进行俯卧撑和腿部训练，使用方法多样，提高了健身效果。

2、第一轴承座对蜗杆起到固定支撑作用，第二轴承座对连接轴起到固定支撑作用，第一轴承座和第二轴承座的设置，提高了本发明使用时的稳定性。

3、蝶形螺栓专门为方便手拧，提高了调节螺栓的拆卸和挡脚架、勾脚架的调节效率。

4、第一挡块和第二挡块的设置，能够使第三螺纹孔快速对准第三通孔，方便调节螺栓对拉杆进行固定。

5、两个齿轮齿条的设置，提高了齿条支撑护头垫的稳定性。

6、限位板对齿条起到限位作用，提高了齿轮齿条运行的稳定性。

7、记忆海绵压力适应能力强，适用于本发明中进行仰卧起坐运动时对人体头部的保护作用。

8、橡胶垫使得延伸杆与插孔之间的连接更加紧固牢靠，提高了本发明整体的稳定性。

9、延伸杆与仰卧起坐板为一体成型结构，提高了仰卧起坐板与支架连接的稳定性。

附图说明

附图1是本发明整体结构示意图；

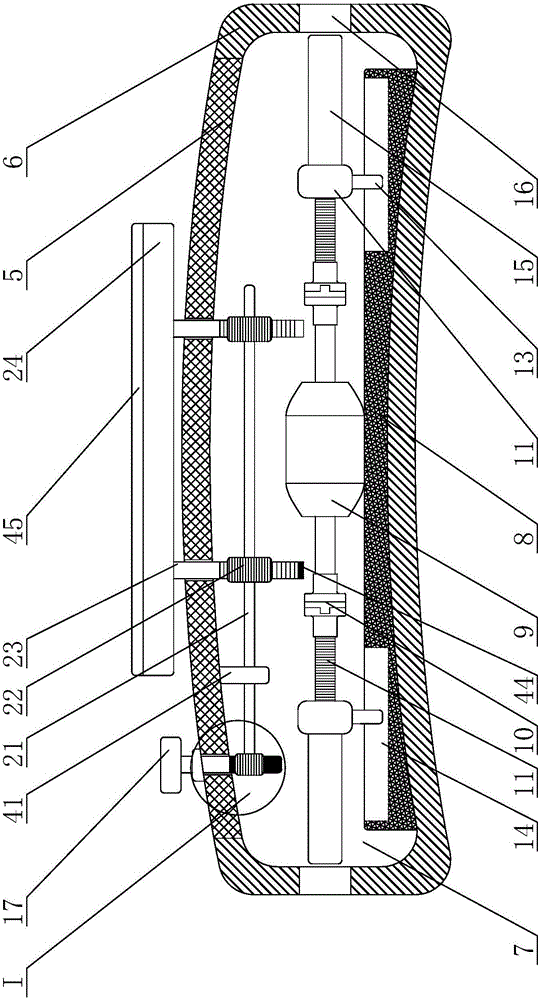

附图2是本发明空腔内部结构示意图；

附图3是本发明支架部分结构示意图；

附图4是本发明护头垫与盖板连接示意图；

附图5是本发明I部放大图。

附图中所示标号：1、仰卧起坐板；2、支架；3、第一支脚；4、第二支脚；5、底板；6、盖板；7、空腔；8、支撑板；9、双轴电机；10、联轴器；11、丝杠；12、丝母；13、连接杆；14、限位槽；15、空心管；16、第一通孔；17、旋钮；18、第二通孔；19、蜗杆；20、蜗轮；21、连接轴；22、齿轮；23、齿条；24、护头垫；25、延伸杆；26、插孔；27、挡脚架；28、第一螺纹孔；29、连接件；30、挡脚杆；31、凹槽；32、弹簧；33、拉杆；34、第二螺纹孔；35、第三螺纹孔；36、第三通孔；37、调节螺栓；38、勾脚架；39、第四螺纹孔；40、第一轴承座；41、第二轴承座；42、第一挡块；43、第二挡块；44；限位板；45、记忆海绵层。

具体实施方式

结合附图和具体实施例，对本发明作进一步说明。应理解，这些实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于本申请所限定的范围。

一种仰卧起坐训练器，包括仰卧起坐板1和支架2，所述仰卧起坐板1下方设置第一支脚3，所述支架2下方设置第二支脚4，所述仰卧起坐板1包括底板5和盖板6，所述底板5和盖板6之间形成空腔7，所述空腔7内设置支撑板8，所述支撑板8上设置双轴电机9和电源，所述电源与双轴电机9电连接，仰卧起坐板上设有电源开关和电机开关，双轴电机的输出轴能够进行正反转。所述双轴电机9两侧的输出轴上设置联轴器10，所述联轴器10远离电机输出轴的一端设置丝杠11，所述丝杠11上安装丝母12，所述丝母12底部固定设置连接杆13，所述支撑板8上设置限位槽14，所述连接杆13远离丝母12一端位于限位槽14内，所述连接杆13与支撑板8滑动连接，所述丝母12远离双轴电机9一侧设置空心管15，所述丝杠11位于空心管15内，电机启动，两侧输出轴进行转动，通过联轴器带动丝杠进行转动，在限位槽和连接杆的作用下，丝母进行滑动，带动空心管向两侧移动，伸出第一通孔，方便人们进行俯卧撑的训练。所述底板5两侧设置第一通孔16，所述第一通孔16的位置与空心管15相适应，所述盖板6上设置旋钮17和第二通孔18，所述旋钮17底部设置蜗杆19，所述蜗杆19底端穿过第二通孔18位于空腔7内，所述蜗杆19一侧设置蜗轮20，所述蜗轮20与蜗杆19相适应，所述蜗轮20的中心孔内设置连接轴21，所述连接轴21远离蜗轮20一侧设置齿轮22，所述齿轮22套设在连接轴21上，所述齿轮22一侧设置齿条23，所述齿条23与齿轮22相适应，所述齿条23顶端设置护头垫24，所述齿条23和盖板6均与护头垫24铰接，如附图4所示，护头垫与盖板的铰接件位于护头垫下方靠近延伸杆的一侧，齿条位于远离延伸杆一侧，不影响护头垫的正常使用。所述仰卧起坐板1远离第一支脚3一端设置延伸杆25，如附图2所示，蜗轮蜗杆和齿轮齿条配合设置，能够灵活调节护头垫，满足不同人群的需求。所述支架2上设置插孔26，所述插孔26为多个，多个所述插孔26在支架2上自上而下依次排列，所述仰卧起坐板1与支架2之间通过延伸杆25和插孔26可拆卸固定连接，多个插孔的设置，能够调节仰卧起坐板的位置。所述支架2远离延伸杆25一侧设置挡脚架27，所述支架2上设置第一螺纹孔28，所述第一螺纹孔28为多个，多个所述第一螺纹孔28在支架2上自上而下依次排列，第一螺纹孔能够调节挡脚架的位置。所述挡脚架27与支撑架之间通过第一螺纹孔28螺栓连接，所述挡脚架27包括连接件29，所述连接件29两侧设置挡脚杆30，所述挡脚杆30上设置凹槽31，所述凹槽31内设置弹簧32，所述弹簧32一端与凹槽31内部连接，所述弹簧32远离凹槽31内部一端设置拉杆33，所述拉杆33底部设置第二螺纹孔34和第三螺纹孔35，所述挡脚杆30上设置第三通孔36，所述第三通孔36下方设置调节螺栓37，所述调节螺栓37穿过第三通孔36与拉杆33螺纹连接，拉杆在使用时，将调节螺栓从第二螺纹孔卸下，然后将拉杆从凹槽内往外拉，使第三螺纹孔的位置对准第三通孔，再将调节螺栓通过第三通孔与第三螺纹孔连接，固定住拉杆后，进行腿部训练。所述挡脚架27下方设置勾脚架38，所述支架2上设置第四螺纹孔39，所述第四螺纹孔39为多个，多个所述第四螺纹孔39在支架2上自上而下依次排列，第四螺纹孔能够调节勾脚架的位置。所述勾脚架38与支架2之间通过第四螺纹孔39螺栓连接。本发明不仅能够调节仰卧起坐板的位置，也能对挡脚架和勾脚架的位置进行调节，操作简单，调节灵活，能够满足不同体型的人群使用仰卧起坐训练器的需求，而且空心管和拉杆在不占用训练器存放空间的情况下，也能够进行俯卧撑和腿部训练，使用方法多样，提高了健身效果。

为了提高了本发明使用时的稳定性，所述盖板6顶部设置第一轴承座40，所述蜗杆19位于第一轴承座40内，所述盖板6底部设置第二轴承座41，所述连接轴21位于第二轴承座41内。第一轴承座对蜗杆起到固定支撑作用，第二轴承座对连接轴起到固定支撑作用，第一轴承座和第二轴承座的设置，提高了本发明使用时的稳定性。

为了提高调节螺栓的拆卸和挡脚架、勾脚架的调节效率，所述挡脚架27与支架2之间的连接螺栓、勾脚架38与支架2之间的连接螺栓和调节螺栓37均为蝶形螺栓。蝶形螺栓专门为方便手拧操作而设计，头部的蝶形设计增大了横向受力面，使手拧时更有效率。蝶形螺栓专门为方便手拧，提高了调节螺栓的拆卸和挡脚架、勾脚架的调节效率。

为了方便调节螺栓对拉杆进行固定，所述挡脚杆30内设置第一挡块42，所述第一挡块42位于凹槽31内，所述拉杆33上设置第二挡块43，当所述第一挡块42和第二挡块43相接触时，第三通孔36与第三螺纹孔35的位置相适应。第一挡块和第二挡块的设置，能够使第三螺纹孔快速对准第三通孔，方便调节螺栓对拉杆进行固定。

为了提高了齿条支撑护头垫的稳定性，所述齿轮22和齿条23的数量均为两个，两个所述齿条23均与护头垫24固定连接。两个齿轮齿条的设置，提高了齿条支撑护头垫的稳定性。

为了提高齿轮齿条运行的稳定性，所述齿条23底部设置限位板44。限位板对齿条起到限位作用，提高了齿轮齿条运行的稳定性。

为了在进行仰卧起坐训练时，有效保护人体头部，所述护头垫24上设置记忆海绵层45。记忆海绵压力适应能力强，适用于本发明中进行仰卧起坐运动时对人体头部的保护作用。

为了使延伸杆与插孔之间的连接更加紧固牢靠，所述插孔26内设置橡胶垫。橡胶垫使得延伸杆与插孔之间的连接更加紧固牢靠，提高了本发明整体的稳定性。

为了提高仰卧起坐板与支架连接的稳定性，所述延伸杆25与仰卧起坐板1为一体成型结构。延伸杆与仰卧起坐板为一体成型结构，提高了仰卧起坐板与支架连接的稳定性。

本发明在使用时，可以调节支架与仰卧起坐板连接的位置以及挡脚架和勾脚架的位置，以适应不同体型、腿型的人群进行仰卧起坐训练，操作简单，调节灵活，在使用时，还可通过旋钮调节护头垫的位置，用来保护训练者的头部。

另外，在需要进行俯卧撑训练时，只需要启动双轴电机，使两侧空心管伸出第一通孔，双手抓住空心管进行训练即可，在训练时，通过旋钮将护头垫的位置调节至与齿条呈垂直状态，以额头接触护头垫，使训练者在做俯卧撑时规范有效；在需要进行腿部训练时，将拉杆从挡脚杆内拉出固定，训练者头部位于延伸杆位置，背部朝下，双手反握拉杆，进行腿部训练，训练完成后，通过启动电机的反转按钮，将空心管缩回空腔内，调节螺栓卸下，在弹簧拉力下，拉杆缩回凹槽内，使用完毕摆放时不占用空间，方便有效。

实施例1：

一种仰卧起坐训练器，包括仰卧起坐板1和支架2，所述仰卧起坐板1下方设置第一支脚3，所述支架2下方设置第二支脚4，所述仰卧起坐板1包括底板5和盖板6，所述底板5和盖板6之间形成空腔7，盖板与底板之间可以胶接，可以插接，本实施例中，盖板与底板插接。所述空腔7内设置支撑板8，所述支撑板8上设置双轴电机9和电源，本实施例中，电源为蓄电池，双轴电机采用LX31WG型号的双轴可正反转电机。支撑板可以插接在底板内部，也可以与底板内部螺纹连接，本实施例中，支撑板与底板内部螺纹连接，支撑板与双轴电机螺栓连接。所述电源与双轴电机9电连接，所述双轴电机9两侧的输出轴上设置联轴器10，所述联轴器10远离电机输出轴的一端设置丝杠11，所述丝杠11上安装丝母12，所述丝母12底部固定设置连接杆13，本实施例中，连接杆焊接在丝母上。所述支撑板8上设置限位槽14，所述连接杆13远离丝母12一端位于限位槽14内，所述连接杆13与支撑板8滑动连接，所述丝母12远离双轴电机9一侧设置空心管15，本实施例中，空心管焊接在丝母上。所述丝杠11位于空心管15内，所述底板5两侧设置第一通孔16，所述第一通孔16的位置与空心管15相适应，所述盖板6上设置旋钮17和第二通孔18，所述旋钮17底部设置蜗杆19，本实施例中，旋钮与蜗杆顶部螺纹连接，旋钮能带动蜗杆旋转。所述蜗杆19底端穿过第二通孔18位于空腔7内，所述蜗杆19一侧设置蜗轮20，所述蜗轮20与蜗杆19相适应，所述蜗轮20的中心孔内设置连接轴21，所述连接轴21远离蜗轮20一侧设置齿轮22，所述齿轮22套设在连接轴21上，本实施例中，蜗轮、齿轮均与连接轴键连接。所述齿轮22一侧设置齿条23，所述齿条23与齿轮22相适应，所述齿条23顶端设置护头垫24，所述齿条23顶端设置护头垫24，所述齿条23和盖板6均与护头垫24铰接，所述仰卧起坐板1远离第一支脚3一端设置延伸杆25，所述支架2上设置插孔26，所述插孔26为多个，多个所述插孔26在支架2上自上而下依次排列，所述仰卧起坐板1与支架2之间通过延伸杆25和插孔26可拆卸固定连接，所述支架2远离延伸杆25一侧设置挡脚架27，所述支架2上设置第一螺纹孔28，所述第一螺纹孔28为多个，多个所述第一螺纹孔28在支架2上自上而下依次排列，所述挡脚架27与支撑架之间通过第一螺纹孔28螺栓连接，所述挡脚架27包括连接件29，所述连接件29两侧设置挡脚杆30，所述挡脚杆30上设置凹槽31，所述凹槽31内设置弹簧32，本实施例中，弹簧两端焊接在挡脚杆和拉杆上。所述弹簧32一端与凹槽31内部连接，所述弹簧32远离凹槽31内部一端设置拉杆33，所述拉杆33底部设置第二螺纹孔34和第三螺纹孔35，所述挡脚杆30上设置第三通孔36，所述第三通孔36下方设置调节螺栓37，所述调节螺栓37穿过第三通孔36与拉杆33螺纹连接，所述挡脚架27下方设置勾脚架38，所述支架2上设置第四螺纹孔39，所述第四螺纹孔39为多个，多个所述第四螺纹孔39在支架2上自上而下依次排列，所述勾脚架38与支架2之间通过第四螺纹孔39螺栓连接。本发明不仅能够调节仰卧起坐板的位置，也能对挡脚架和勾脚架的位置进行调节，操作简单，调节灵活，能够满足不同体型的人群使用仰卧起坐训练器的需求，而且空心管和拉杆在不占用训练器存放空间的情况下，也能够进行俯卧撑和腿部训练，使用方法多样，提高了健身效果。所述盖板6顶部设置第一轴承座40，本实施例中，第一轴承座与盖板螺纹连接。所述蜗杆19位于第一轴承座40内，所述盖板6底部设置第二轴承座41，所述连接轴21位于第二轴承座41内。本实施例中，第二轴承座与盖板螺栓连接。第一轴承座对蜗杆起到固定支撑作用，第二轴承座对连接轴起到固定支撑作用，第一轴承座和第二轴承座的设置，提高了本发明使用时的稳定性。所述挡脚架27与支架2之间的连接螺栓、勾脚架38与支架2之间的连接螺栓和调节螺栓37均为蝶形螺栓。蝶形螺栓专门为方便手拧，提高了调节螺栓的拆卸和挡脚架、勾脚架的调节效率。所述挡脚杆30内设置第一挡块42，所述第一挡块42位于凹槽31内，所述拉杆33上设置第二挡块43，当所述第一挡块42和第二挡块43相接触时，第三通孔36与第三螺纹孔35的位置相适应。本实施例中，第一挡块插接在挡脚杆上，第二挡块插接在拉杆顶部。第一挡块和第二挡块的设置，能够使第三螺纹孔快速对准第三通孔，方便调节螺栓对拉杆进行固定。所述齿轮22和齿条23的数量均为两个，两个所述齿条23均与护头垫24固定连接。两个齿轮齿条的设置，提高了齿条支撑护头垫的稳定性。所述齿条23底部设置限位板44。限位板对齿条起到限位作用，提高了齿轮齿条运行的稳定性。所述护头垫24上设置记忆海绵层45。本实施例中，记忆海绵层与护头垫顶部胶接。记忆海绵压力适应能力强，适用于本发明中进行仰卧起坐运动时对人体头部的保护作用。所述插孔26内设置橡胶垫。本实施例中，橡胶垫胶接在插孔内。橡胶垫使得延伸杆与插孔之间的连接更加紧固牢靠，提高了本发明整体的稳定性。所述延伸杆25与仰卧起坐板1为一体成型结构。延伸杆与仰卧起坐板为一体成型结构，提高了仰卧起坐板与支架连接的稳定性。本实施例的有益效果是：本发明操作简单，调节灵活，使用方法多样，能够满足不同人群对于仰卧起坐训练器的使用需求。
