一种防守障碍训练器及训练方法与流程

本申请是申请日为2018年10月27日，申请号为cn201811262604.8的发明名称为一种防守障碍训练器的分案申请。

本发明涉及体育器材技术领域，具体为一种防守障碍训练器及训练方法。

背景技术：

篮球是一种非常受欢迎的体育运动，在篮球训练的过程中，通常都是训练球员进行单人的训练，在训练时会提高对篮球的熟练效果，但是难以模拟比赛时的防守，不会起到训练时进行防守的效果，一些训练的球员会通过训练师进行训练，但是训练师在进行陪练的过程中会非常的耗费体力。

申请人在发明本专利时，经过检索，发现中国专利公开“一种篮球训练障碍柱”，其申请号为“2017202205895”，该专利主要公开了一种用于陪练的障碍柱，让球员在进行训练的过程中能够通过障碍柱起到障碍防守的作用，但是障碍柱在使用的过程中，障碍柱起到防守的面积较为有限，不能调节障碍防守的面积，并且，一些能够进行调节防守面积的障碍物在进行陪练时，不能及时根据训练球员的进攻进行调节防守，从而影响了训练的效果。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种防守障碍训练器，解决了以上背景技术中提到的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种防守障碍训练器，包括空心体，所述空心体顶部的中部固定连接有穿杆，所述穿杆的顶部固定连接有球体，所述穿杆的外侧套设有穿套，所述穿套的两侧均固定连接有套管，所述套管的内侧贯穿设置有长杆，所述长杆底部的一侧连接有导杆，所述套管的顶部通过支杆连接有防守掌a，所述空心体顶部的两侧均贯穿连接有通管，所述通管的内侧安装有活塞a，所述活塞a的顶部与导杆的底部固定连接，所述活塞a远离导杆的表面固定连接有橡胶杆，所述空心体的两侧均贯穿连接有横管，所述横管的内腔安装有活塞b，所述横管内腔远离空心体的一端固定连接有安装环，所述安装环与活塞b之间连接有收缩弹簧，所述活塞b靠近空心体内腔的表面连接有顶杆，所述活塞b远离顶杆的表面通过连接杆固定连接有防守掌b，所述空心体的底部连接有橡胶套，所述橡胶套的中部贯穿连接有控制杆，所述控制杆顶部的两侧分别与两个橡胶杆远离活塞a的一端连接，所述控制杆中部的两侧分别与两个顶杆远离活塞b的一端连接，所述空心体底部的两侧均通过支撑杆连接有支撑座，所述支撑座顶部的中部固定连接有限位管，所述限位管的内腔设置有空气升降管，所述空气升降管的顶部与控制杆的底部固定连接，所述空气升降管的底部连通有气压管，所述气压管远离空气升降管的一端贯穿支撑座并连通有空心板，所述空心板的内腔等间隔设置有伸张弹簧。

优选的，所述空心板为橡胶板，且空心板的底部与支撑座的底部位于同一水平线上。

优选的，所述防守掌a和防守掌b均为轻质泡沫手掌。

优选的，所述顶杆呈倾斜分布，且顶杆位于空心体的内腔。

优选的，所述空气升降管包括若干粗管和细管，且粗管和细管等间隔交错连接，所述细管呈内陷设置。

优选的，所述顶杆与控制杆之间通过活动件进行连接。

工作原理：使用时训练球员站于训练器的正面，当需要调节训练器的防守面积时，训练球员踩在空心板上，当训练球员在需要突破或者投篮时，腿部会向下对空心板施加一个挤压的力度，从而让空心板内的空气会通过气压管挤入到空气升降管内，空气升降管在通入空气后进行伸长，空气升降管在带动控制杆进行上升，控制杆在上升时让顶杆带动活塞b在横管内进行移动，防守掌进行延伸防守，控制杆通过橡胶杆带动活塞a在通管内进行移动，活塞a通过导杆带动长杆向上移动，长杆在套管内进行伸出，防守掌a向上进行防守遮挡。

(三)有益效果

本发明提供了一种防守障碍训练器。具备以下有益效果：

1、该防守障碍训练器，通过长杆、导杆、防守掌a、横管和防守掌b的使用，使得导杆在带动长杆进行上升时，防守掌a能够向上进行防守，横管上安装的防守掌b能够向两侧进行防守，从而能够调节障碍器的防守面积，保证训练时的效果。

2、该防守障碍训练器，通过控制杆、顶杆和橡胶杆的使用，使得控制杆在向上移动时，控制杆能够带动顶杆和橡胶杆带动防守掌a和防守掌b做出防守的动作。

3、该防守障碍训练器，通过空气升降管和空心板的使用，使得空心板在受到训练人员的踩踏时，空心板内的空气能够带动空气升降管进行上升，从而带动控制杆进行移动，同时空心板能够让防守掌a和防守掌b及时的作出反应来进行防守。

4、该防守障碍训练器，通过空心升降管的使用，使得空心升降管在进行充气时能够伸长，同时空气在逐渐缩回空心板内时，空气升降管能够进行缩短。

5、该防守障碍训练器，通过橡胶套的使用，使得控制杆在进行升降时，柔软的橡胶套能够被控制杆的升降进行带动拉长或者缩短，从而保证空心体内的空气不会轻易出现泄漏的情况。

附图说明

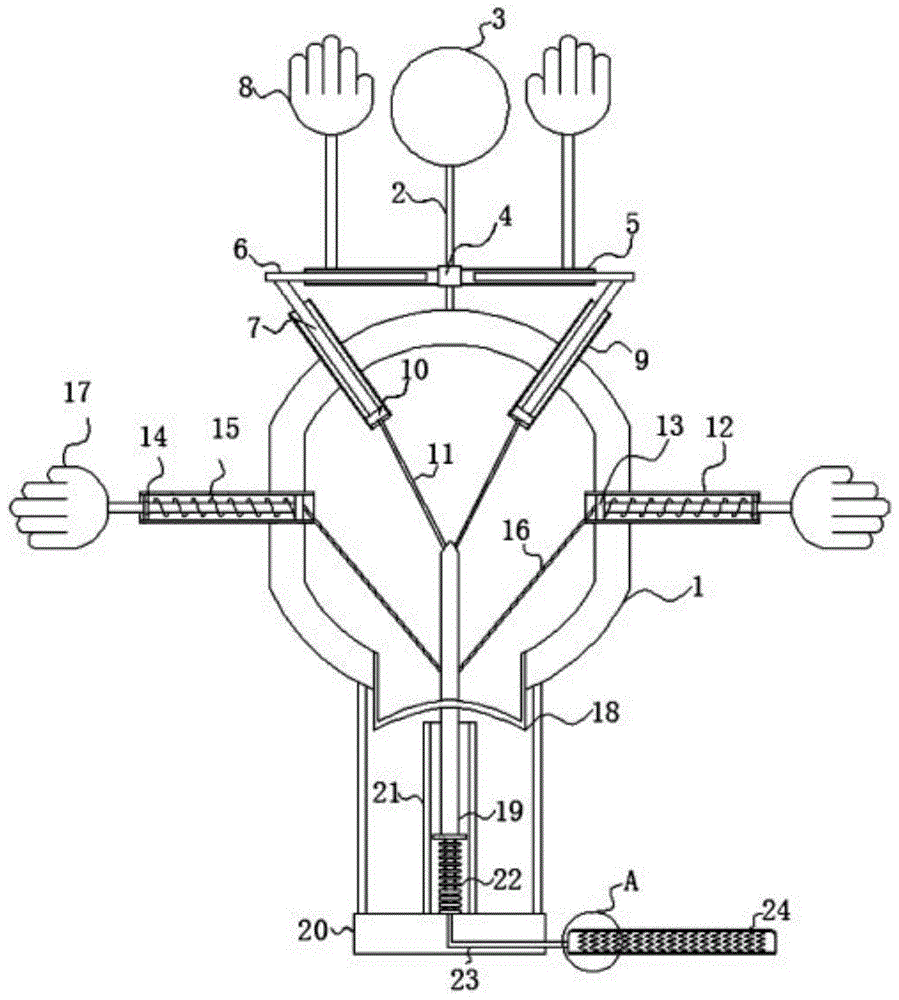

图1为本发明结构俯视示意图；

图2为图1中a处放大图；

图3为本发明空气升降管的示意图；

图4为本发明运行结构示意图。

其中，1空心体、2穿杆、3球体、4穿套、5套管、6长杆、7导杆、8防守掌a、9通管、10活塞a、11橡胶杆、12横管、13活塞b、14安装环、15收缩弹簧、16顶杆、17防守掌、18橡胶套、19控制杆、20支撑座、21限位管、22空气升降管、221粗管、222细管、23气压管、24空心板、25伸张弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-4所示，本发明实施例提供一种防守障碍训练器，包括空心体1，空心体1顶部的中部固定连接有穿杆2，穿杆2的顶部固定连接有球体3，穿杆2的外侧套设有穿套4，穿套4的两侧均固定连接有套管5，套管5的内侧贯穿设置有长杆6，长杆6底部的一侧连接有导杆7，套管5的顶部通过支杆连接有防守掌a8，空心体1顶部的两侧均贯穿连接有通管9，通管9的内侧安装有活塞a10，活塞a10的顶部与导杆7的底部固定连接，活塞a10远离导杆7的表面固定连接有橡胶杆11，空心体1的两侧均贯穿连接有横管12，横管12的内腔安装有活塞b13，横管12内腔远离空心体1的一端固定连接有安装环14，安装环14与活塞b13之间连接有收缩弹簧15，活塞b13靠近空心体1内腔的表面连接有顶杆16，顶杆16呈倾斜分布，且顶杆16位于空心体1的内腔，活塞b13远离顶杆16的表面通过连接杆固定连接有防守掌b17，防守掌a8和防守掌b17均为轻质泡沫手掌，空心体1的底部连接有橡胶套18，橡胶套18的中部贯穿连接有控制杆19，顶杆16与控制杆19之间通过活动件进行连接，控制杆19顶部的两侧分别与两个橡胶杆11远离活塞a10的一端连接，控制杆19中部的两侧分别与两个顶杆16远离活塞b13的一端连接，空心体1底部的两侧均通过支撑杆连接有支撑座20，支撑座20顶部的中部固定连接有限位管21，限位管21的内腔设置有空气升降管22，空气升降管22包括若干粗管221和细管222，且粗管221和细管222等间隔交错连接，细管222呈内陷设置，空气升降管22的顶部与控制杆19的底部固定连接，空气升降管22的底部连通有气压管23，气压管23远离空气升降管22的一端贯穿支撑座20并连通有空心板24，空心板24为橡胶板，且空心板24的底部与支撑座20的底部位于同一水平线上，空心板24的内腔等间隔设置有伸张弹簧25。

使用时，训练球员站于训练器的正面，当需要调节训练器的防守面积时，训练球员踩在空心板24上，当训练球员在需要突破或者投篮时，腿部会向下对空心板24施加一个挤压的力度，从而让空心板24内的空气会通过气压管23挤入到空气升降管22内，空气升降管22在通入空气后进行伸长，空气升降管22在带动控制杆19进行上升，控制杆19在上升时让顶杆16带动活塞b13在横管12内进行移动，防守掌17进行延伸防守，控制杆19通过橡胶杆11带动活塞a10在通管9内进行移动，活塞a10通过导杆7带动长杆6向上移动，长杆6在套管5内进行伸出，防守掌a8向上进行防守遮挡。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
