一种柳编定格剪断机构的制作方法

本发明涉及柳编工艺品领域，具体的说是一种柳编定格剪断机构。

背景技术：

现有柳编工艺品各式多样，例如：柳编画、柳编花瓶、柳编小工艺品等等，这些柳编工艺品深受小朋友喜爱，现有柳编工艺品的制作方式格式多样，主要为柳编花瓶工艺品，制作柳编工艺品制作中有可能需要在指定位置进行旋切，此时就需要人工进行测量，然后缓慢进行切割，这种制作方式操作复杂，工作效率低下，制作时间长，制作效果差。

技术实现要素：

为了解决上述问题，本发明提供了一种柳编定格剪断机构，可以解决现有柳编工艺品制作过程中存在的操作复杂、工作效率低下、制作时间长和制作效果差等难题，可以实现柳编工艺品的定位旋切功能，具有操作简便、工作效率高、制作时间短和制作效率高等优点。

为了实现上述目的，本发明采用以下技术方案来实现：一种柳编定格剪断机构,包括操作台，所述操作台为圆形结构，操作台沿轴线方向均设置有隔离轴，相邻两个隔离轴之间形成剪断陇，所以隔离轴的外壁上可用于卷绕柳编，剪断陇作为柳编的旋切位置；所述操作台的外侧均匀设置有一圈角度格，且角度格在隔离轴的外侧，可根据角度格上的刻度在指定位置对柳编进行辅助定位旋切；所述操作台的中部通过电机座安装有旋转电机，旋转电机的输出轴上安装有旋转圆盘，旋转圆盘的外侧安装有移动板，移动板上焊接有立板，通过旋转电机带动旋转圆盘运动，旋转圆盘同步带动移动板转动，立板上安装有液压缸，液压缸的中部架设在支柱上，支柱安装在移动板上；所述液压缸的顶端通过螺纹安装有滑块，滑块安装在直线滑轨上，直线滑轨通过螺钉安装在移动板上，通过液压缸带动滑块在直线滑轨上运动；所述滑块的上端焊接有电机板，电机板上通过电机座安装有旋切电机，旋切电机的输出轴上安装有旋切轮，通过旋切电机带动旋切轮转动。

作为本发明的一种优选技术方案，所述隔离轴的数量至少为八个，在隔离轴的外侧用于卷绕固定柳编。

本发明工作时，首先将柳编依次缓慢卷绕在所有隔离轴的外侧，当卷绕完毕之后确定柳编所需旋切位置，旋转电机开始工作，旋转电机带动旋转圆盘运动，旋转圆盘同步带动移动板转动，当移动板转动到剪断陇上，此时液压缸开始工作，液压缸带动滑块在直线滑轨上运动，当滑块带动旋切电机上的旋切轮抵靠在柳编所需旋切位置，此时旋切电机开始工作，旋切电机带动旋切轮转动，通过旋切轮将柳编指定位置旋切，实现了柳编工艺品的定位旋切功能，具有操作简便、工作效率高、制作时间短和制作效率高等优点。

本发明的有益效果是：本发明相比现有技术，解决了现有柳编工艺品制作过程中存在的操作复杂、工作效率低下、制作时间长和制作效果差等难题，可以实现柳编工艺品的定位旋切功能，具有操作简便、工作效率高、制作时间短和制作效率高等优点。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的结构示意图；

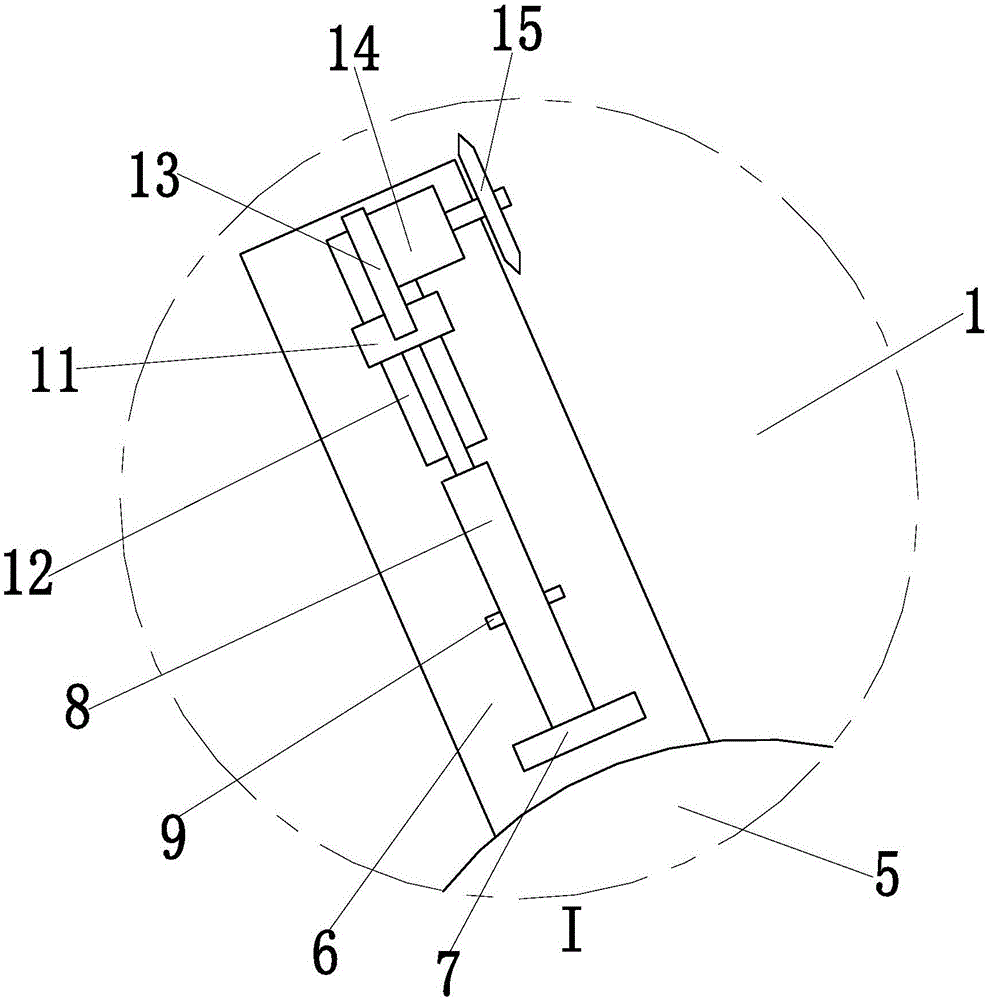

图2是本发明图1的I向局部放大图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本发明。

如图1和图2所示，一种柳编定格剪断机构,包括操作台1，所述操作台1为圆形结构，操作台1沿轴线方向均设置有隔离轴2，相邻两个隔离轴2之间形成剪断陇，所以隔离轴的外壁上可用于卷绕柳编，剪断陇作为柳编的旋切位置；所述操作台1的外侧均匀设置有一圈角度格3，且角度格3在隔离轴2的外侧，可根据角度格3上的刻度在指定位置对柳编进行辅助定位旋切；所述操作台1的中部通过电机座安装有旋转电机4，旋转电机4的输出轴上安装有旋转圆盘5，旋转圆盘5的外侧安装有移动板6，移动板6上焊接有立板7，通过旋转电机4带动旋转圆盘5运动，旋转圆盘5同步带动移动板6转动，立板7上安装有液压缸8，液压缸8的中部架设在支柱9上，支柱9安装在移动板6上；所述液压缸8的顶端通过螺纹安装有滑块11，滑块11安装在直线滑轨12上，直线滑轨12通过螺钉安装在移动板6上，通过液压缸8带动滑块11在直线滑轨12上运动；所述滑块12的上端焊接有电机板13，电机板13上通过电机座安装有旋切电机14，旋切电机14的输出轴上安装有旋切轮15，通过旋切电机14带动旋切轮15转动。

所述隔离轴2的数量至少为八个，在隔离轴2的外侧用于卷绕固定柳编。

本发明工作时，首先将柳编依次缓慢卷绕在所有隔离轴2的外侧，当卷绕完毕之后确定柳编所需旋切位置，旋转电机4开始工作，旋转电机4带动旋转圆盘5运动，旋转圆盘5同步带动移动板6转动，当移动板6转动到剪断陇上，此时液压缸8开始工作，液压缸8带动滑块11在直线滑轨12上运动，当滑块11带动旋切电机14上的旋切轮15抵靠在柳编所需旋切位置，此时旋切电机14开始工作，旋切电机14带动旋切轮15转动，通过旋切轮15将柳编指定位置旋切，实现了柳编工艺品的定位旋切功能，具有操作简便、工作效率高、制作时间短和制作效率高等优点，解决了现有柳编工艺品制作过程中存在的操作复杂、工作效率低下、制作时间长和制作效果差等难题,到达了目的。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
