一种木工机械加工后废屑收集装置的制作方法

本实用新型涉及木工机械加工后废屑收集，具体为一种木工机械加工后废屑收集装置。

背景技术：

随着时代的发展，机械化设备越来越普遍，在木工机械加工后，会留下很多残碎的木料废屑，由于残碎的木料废屑体积小，在清扫时，费事又费力，大大的浪费了劳动力资源，通过废屑收集装置能有效的降低劳动力，但是现在很多废屑收集装置并满足要求，其在吸收时不能有效的吸收木料废屑。

所以，如何设计一种木工机械加工后废屑收集装置，成为我们当前要解决的问题。

技术实现要素：

本实用新型的目的在于提供一种木工机械加工后废屑收集装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种木工机械加工后废屑收集装置,包括废屑收集箱、防滑层、把手、把手收缩按钮、把手收缩放置杆、底座箱、废屑出槽开关按钮、存放柜、第一拉钮、废屑出槽、废屑收集箱门、第二拉钮、废屑吸收管、废屑吸收管放置槽、万向轮、充电插孔、充电电源、太阳能电池板、万向轮刹、连接卡、手部放置块、转动管、废屑吸收器、加键按钮、电源开关按钮、减键按钮、电动机放置槽、活性炭吸收板，所述废屑收集箱上端通过所述连接卡转动连接有所述废屑收集箱门，所述第二拉钮设置在所述废屑收集箱门上端，所述废屑收集箱内端右侧设置有所述电动机放置槽，所述电动机放置槽左侧设置有所述活性炭吸收板，所述废屑收集箱右侧设置有所述把手，所述把手上端设置有所述防滑层，所述把手通过所述把手收缩按钮转动连接有所述把手收缩放置杆，所述把手收缩放置杆左下侧设置有所述废屑出槽开关按钮，所述废屑出槽开关按钮电性控制所述废屑出槽，所述废屑收集箱另一侧设置有所述太阳能电池板，所述太阳能电池板右侧设置有所述充电电源，所述充电电源右侧设置有所述充电插孔，所述废屑收集箱左侧设置有所述废屑吸收管放置槽，所述废屑吸收管放置槽右侧设置有所述废屑吸收管，所述废屑吸收管前端固定连接有所述手部放置块，所述减键按钮设置在所述手部放置块左端，所述减键按钮右端设置有所述电源开关按钮，所述电源开关按钮右侧设置有所述加键按钮，所述手部放置块前端设置有所述转动管，所述转动管前端设置有所述废屑吸收器，所述废屑收集箱底侧设置有所述底座箱，所述存放柜设置在所述底座箱内端，所述第一拉钮设置在所述存放柜中端，所述废屑收集箱底端设置有所述万向轮，所述万向轮刹设置在所述万向轮外侧。

进一步的，所述防滑层为一种橡胶材质的构件。

进一步的，所述把手收缩放置杆和所述连接卡均设置有两个。

进一步的，所述废屑吸收管略小于所述手部放置块的直径。

进一步的，所述第一拉钮和第二拉钮的一端设置有拉环。

进一步的，所述万向轮设置有四个。

与现有技术相比，本实用新型的有益效果是：本实用新型在废屑收集箱右侧有个废屑吸收装置，通过废屑吸收器吸收木工机械加工后留下的废屑，通过转动管使废屑吸收器在工作时更加方便，在废屑收集箱中有个活性炭吸收板，其能吸收从空气中吸附进来的微小木屑或一些其它杂质，避免再一次对环境造成污染，通过万向轮使其运动，工作时更加方便，结构简单，使用方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

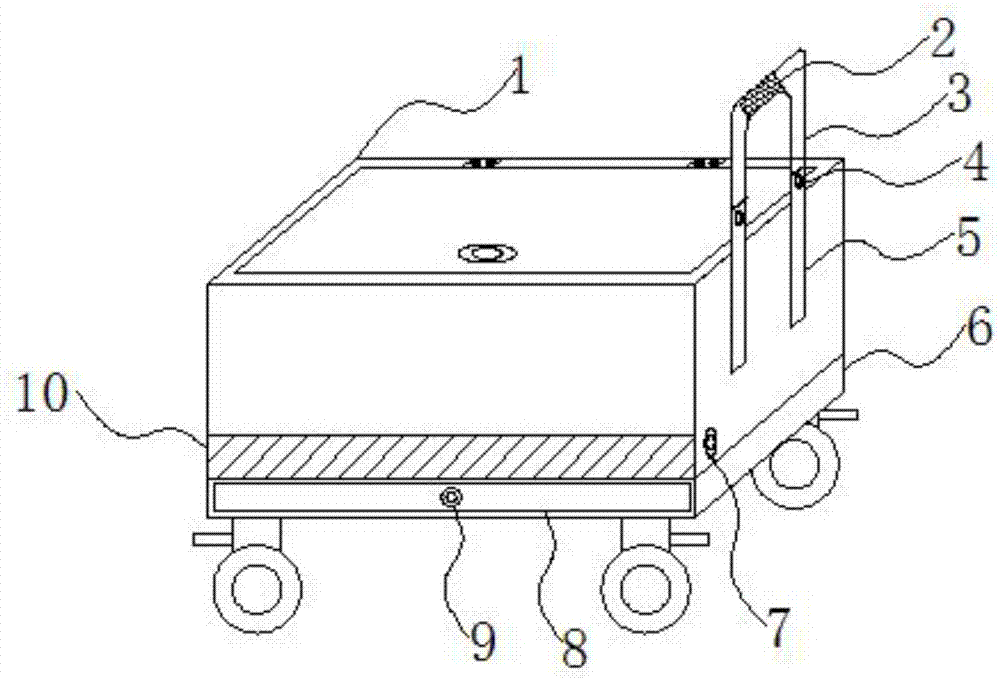

图1是本实用新型的整体结构示意图；

图2是本实用新型废屑收集箱背部结构示意图；

图3是本实用新型废屑吸收装置结构示意图；

图4是本实用新型废屑收集箱内部结构示意图；

图中：1、废屑收集箱；2、防滑层；3、把手；4、把手收缩按钮；5、把手收缩放置杆；6、底座箱；7、废屑出槽开关按钮；8、存放柜；9、第一拉钮；10、废屑出槽；11、废屑收集箱门；12、第二拉钮；13、废屑吸收管；14、废屑吸收管放置槽；15、万向轮；16、充电插孔；17、充电电源；18、太阳能电池板；19、万向轮刹；20、连接卡；21、手部放置块；22、转动管；23、废屑吸收器；24、加键按钮；25、电源开关按钮；26、减键按钮；27、电动机放置槽；28、活性炭吸收板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

请参阅图1-4，本实用新型提供一种技术方案：一种木工机械加工后废屑收集装置,包括废屑收集箱1、防滑层2、把手3、把手收缩按钮4、把手收缩放置杆5、底座箱6、废屑出槽开关按钮7、存放柜8、第一拉钮9、废屑出槽10、废屑收集箱门11、第二拉钮12、废屑吸收管13、废屑吸收管放置槽14、万向轮15、充电插孔16、充电电源17、太阳能电池板18、万向轮刹19、连接卡20、手部放置块21、转动管22、废屑吸收器23、加键按钮24、电源开关按钮25、减键按钮26、电动机放置槽27、活性炭吸收板28，废屑收集箱1上端通过连接卡20转动连接有废屑收集箱门11，第二拉钮12设置在废屑收集箱门11上端，废屑收集箱1内端右侧设置有电动机放置槽27，电动机放置槽27左侧设置有活性炭吸收板28，废屑收集箱1右侧设置有把手3，把手3上端设置有防滑层2，把手3通过把手收缩按钮4转动连接有把手收缩放置杆5，把手收缩放置杆5左下侧设置有废屑出槽开关按钮7，废屑出槽开关按钮7电性控制废屑出槽10，废屑收集箱1另一侧设置有太阳能电池板18，太阳能电池板18右侧设置有充电电源17，充电电源17右侧设置有充电插孔16，废屑收集箱1左侧设置有废屑吸收管放置槽14，废屑吸收管放置槽14右侧设置有废屑吸收管13，废屑吸收管13前端固定连接有手部放置块21，减键按钮26设置在手部放置块21左端，减键按钮26右端设置有电源开关按钮25，电源开关按钮25右侧设置有加键按钮24，手部放置块21前端设置有转动管22，转动管22前端设置有废屑吸收器23，废屑收集箱1底侧设置有底座箱6，存放柜8设置在底座箱6内端，第一拉钮9设置在存放柜8中端，废屑收集箱1底端设置有万向轮15，万向轮刹19设置在万向轮15外侧。

进一步的，防滑层2为一种橡胶材质的构件，在使用把手3推动废屑收集箱1便于增大摩擦力。

进一步的，把手收缩放置杆5和连接卡20均设置有两个，在不使用时便于将把手3收缩到其中和有利于废屑收集箱门11更好的固定在废屑收集箱1上。

进一步的，废屑吸收管13略小于手部放置块21的直径，便于更好的连接有利于工作。

进一步的，第一拉钮9和第二拉钮12的一端设置有拉环，便于对存放柜8的取出和废屑收集箱门11的打开，方便使用。

进一步的，万向轮15设置有四个，便于移动和固定废屑收集箱1。

工作原理：本实用新型废屑收集箱1上端通过连接卡20转动连接有废屑收集箱门11，通过打开其观察废屑收集箱1内部情况，第二拉钮12设置在废屑收集箱门11上端，废屑收集箱1内端右侧设置有电动机放置槽27，通过其放置电动机，并且保护电动机不受废屑影响，电动机放置槽27左侧设置有活性炭吸收板28，通过其将吸附进来的微小木屑或者其它杂质进行吸附，废屑收集箱1右侧设置有把手3，通过其推动废屑收集箱1，把手3上端设置有防滑层2，在推动时便于增大摩擦力，把手3通过把手收缩按钮4转动连接有把手收缩放置杆5，在不工作时便于将把手3收缩进其中，把手收缩放置杆5左下侧设置有废屑出槽开关按钮7，当需要排除废屑时通过按下其打开废屑出槽10，废屑出槽开关按钮7电性控制废屑出槽10，废屑收集箱1另一侧设置有太阳能电池板18，当设备不能正常供电时通过其为充电电源17供电，继续工作，太阳能电池板18右侧设置有充电电源17，充电电源17右侧设置有充电插孔16，废屑收集箱1左侧设置有废屑吸收管放置槽14，不工作时，便于将废屑吸收装置放置在其中，废屑吸收管放置槽14右侧设置有废屑吸收管13，废屑吸收管13前端固定连接有手部放置块21，通过手拿住其方便工作，减键按钮26设置在手部放置块21左端，减键按钮26右端设置有电源开关按钮25，电源开关按钮25右侧设置有加键按钮24，手部放置块21前端设置有转动管22，通过其有利于废屑吸收器23更好的工作，转动管22前端设置有废屑吸收器23，废屑收集箱1底侧设置有底座箱6，存放柜8设置在底座箱6内端，便于放置一些工作时有用的工具，第一拉钮9设置在存放柜8中端，废屑收集箱1底端设置有万向轮15，便于移动废屑收集箱1，方便工作，万向轮刹19设置在万向轮15外侧，本实用新型结构简单，使用方便，节能环保。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
