一种织布机用边撑器的制作方法

本实用新型涉及无梭纺织机配件的技术领域，特别是一种织布机用边撑器的技术领域。

背景技术：

现有的无梭织布机边撑器，由端盖、芯轴、底座和若干个刺环座组成，其中，刺环座是用球墨铸铁车削加工成型后再装配使用，这种无梭织布机边撑器装配的时候没有基准，容易产生位置偏移，在工作的时候，由于重量比较大，所以噪音大、稳定性不高、使用寿命短，而且还容易生锈_，当有一个刺环座损坏时通常需要拆装多个刺环座，不便于拆装和维修。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种织布机用边撑器，克服现有技术的不足。

为实现上述目的，本实用新型提出了一种织布机用边撑器，包括端盖、芯轴、底座和环座，所述的端盖套装在芯轴的一端，所述的若干个环座一次套装在芯轴上，所述的底座套装在芯轴的另一端。

作为优选，所述的环座底部设置有定位缺口，这样在加工、安装、调试的过程中有了基准，更加方便。

作为优选，所述的环座由上座和下座组成，所述上座和下座径向对称开有连接孔，所述连接孔内设有螺栓，用于紧固上座和下座_。

作为优选，所述的环座可以选用任意塑料粒子注塑成型，还可以在塑料粒子中加玻璃纤维、颜料，塑料粒子注塑，成型后还可以根据需要经过切削加工 和表面处理等工艺。

本实用新型的有益效果：本实用新型通过将芯轴上设有缺口，使得刺环座不会发生径向偏移。由于刺环座由上座和下座组成，当一个刺环座发生损坏时，只要单单拆卸那个损坏的刺环座进行维修，大大减小了工作轻度，提高了维修效率，由于采用了塑料材料，重量比较小，所以噪音小、稳定性好、使用寿命长，而且不会生锈，实用性非常强。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种织布机用边撑器的结构示意图。

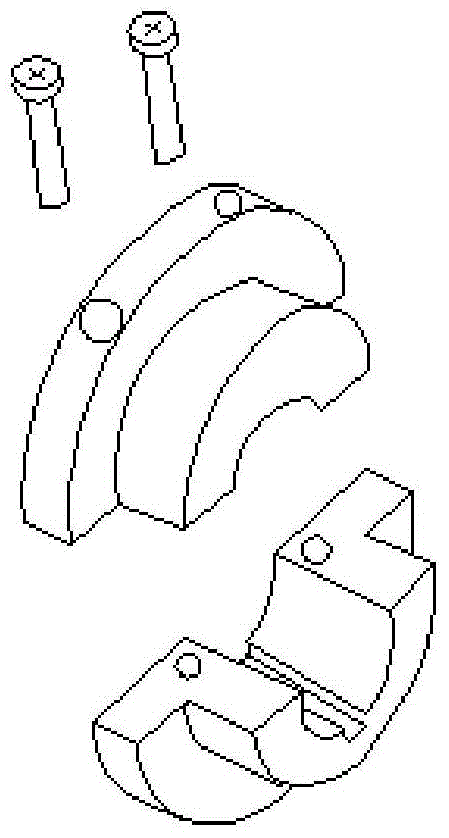

图2是本实用新型一种织布机用边撑器的局部解析图。

图中：1-端盖、2-芯轴、3-底座、4-环座。

【具体实施方式】

参阅图1，本实用新型一种织布机用边撑器，包括端盖1、芯轴2、底座3和环座4，所述的端盖1套装在芯轴2的一端，所述的若干个环座4一次套装在芯轴2上，所述的底座3套装在芯轴2的另一端，所述的环座4底部设置有定位缺口，这样在加工、安装、调试的过程中有了基准，更加方便，所述的环座4由上座和下座组成，所述上座和下座径向对称开有连接孔，所述连接孔内设有螺栓，用于紧固上座和下座，所述的环座4可以选用任意塑料粒子注塑成型，还可以在塑料粒子中加玻璃纤维、颜料，塑料粒子注塑，成型后还可以根据需要经过切削加工和表面处理等工艺。

本实用新型工作过程：

本实用新型一种织布机用边撑器在工作过程中，将芯轴2上设有缺口，使得刺环座不会发生径向偏移。由于刺环座由上座和下座组成，当一个刺环座发生损坏时，只要单单拆卸那个损坏的刺环座进行维修，大大减小了工作轻度， 提高了维修效率，由于采用了塑料材料，重量比较小，所以噪音小、稳定性好、使用寿命长，而且不会生锈，实用性非常强。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
