一种喷水织机收布装置的制作方法

本实用新型涉及一种织布机，尤其涉及一种喷水织机收布装置。

背景技术：

中国作为世界上最大的纺织品服装生产和出口国，纺织业在中国是一个劳动密集程度高的产业，织机的发展也是极为迅速。

其中，喷水织布机由于其优势的性能，使其织布速度局各类织机之首。但是，喷水织机在使用时，需要喷水，所以工作环境相对来说比较潮湿，特别是在收布的过程中，水会从布中渗出，滴于地面上，严重影响织布机的工作环境。

技术实现要素：

本实用新型目的是提供一种喷水织机收布装置，通过使用该结构，保证了织布机的工作环境。

为达到上述目的，本实用新型采用的技术方案是：一种喷水织机收布装置，包括收卷辊安装架，所述收卷辊安装架底部还设有一集水槽，所述集水槽包括集水端及排水端，所述集水端设置于所述收卷辊安装架的正下方，所述排水端设置于所述收卷辊安装架的外侧，且所述集水槽自所述集水端向所述排水端倾斜向下设置，倾斜角度为5°～25°，所述集水槽呈V型，包括第一集水板及第二集水板，所述第一集水板的一侧与第二集水板的一侧相连，所述第一集水板及第二集水板的另一侧分别与所述收卷辊安装架的底部两侧相连。

上述技术方案中，所述第一集水板的一侧与第二集水板的一侧相连，所述第一集水板及第二集水板另一侧分别设有翻边，所述第一集水板及第二集水板分别经所述翻边与所述收卷辊安装架的底部两侧相连。

上述技术方案中，所述翻边与所述收卷辊安装架平行设置。

上述技术方案中，所述集水端的端部还设有向上折弯的卷边，所述卷边朝向所述排水端弯曲。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：

1.本实用新型在收卷辊安装架的正下方设置集水槽，利用集水槽的集水端将布料滴下的水进行收集，利用排水端将收集的水排于喷水织机下方的排水槽道内，进行统一处理，通过集水槽的设置，能够将布料滴下的水全部收集，防止对喷水织机工作环境的影响，保证喷水织机加工的环境的整洁，保证织布的质量；

2.本实用新型结构简单，易于实现。

附图说明

图1是本实用新型实施例一中的结构示意图；

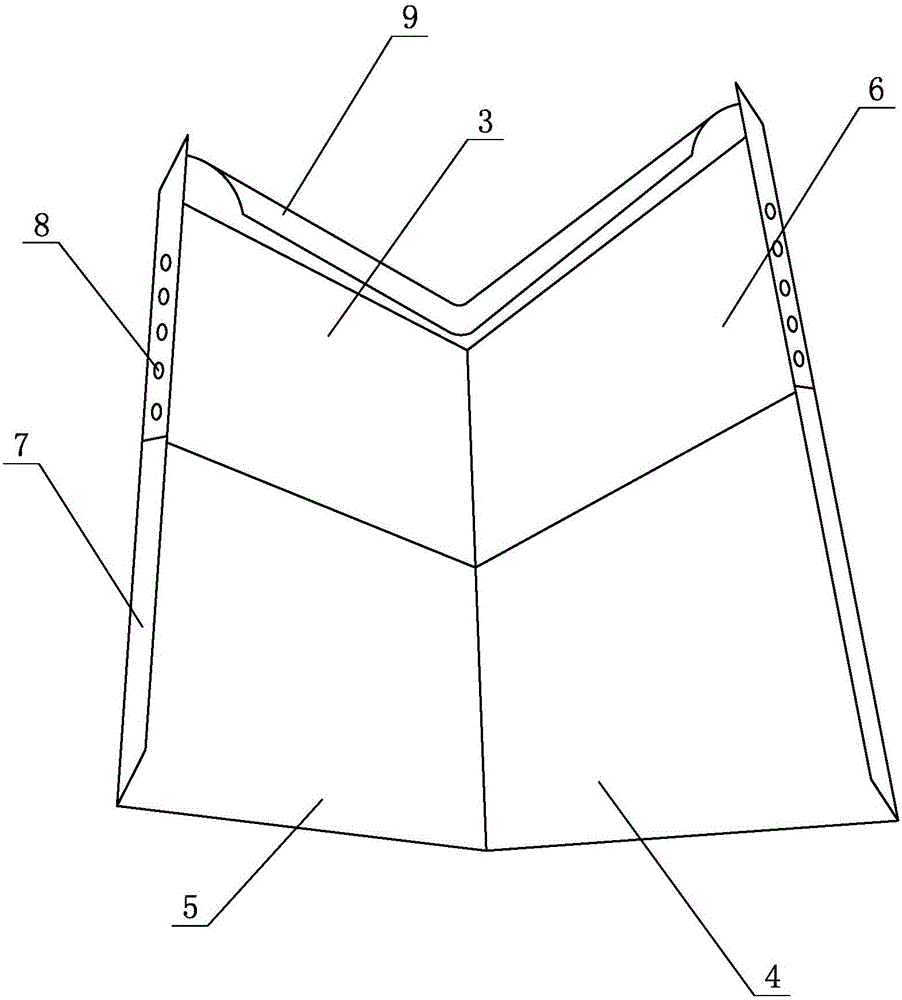

图2是本实用新型实施例一中集水槽的结构示意图。

其中：1、收卷辊安装架；2、集水槽；3、集水端；4、排水端；5、第一集水板；6、第二集水板；7、翻边；8、通孔；9、卷边。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述：

实施例一：参见图1、2所示，一种喷水织机收布装置，包括收卷辊安装架1，所述收卷辊安装架1底部还设有一集水槽2，所述集水槽2包括集水端3及排水端4，所述集水端3设置于所述收卷辊安装架1的正下方，所述排水端4设置于所述收卷辊安装架1的外侧，且所述集水槽2自所述集水端3向所述排水端4倾斜向下设置，倾斜角度为5°～25°，所述集水槽2呈V型，包括第一集水板5及第二集水板6，所述第一集水板5的一侧与第二集水板6的一侧相连，所述第一集水板5及第二集水板6的另一侧分别与所述收卷辊安装架1的底部两侧相连。

本实施例中，在喷水织机的旁侧设有排水槽道，用于收集喷水织机喷出的废水，便于统一处理，排水端4的一端与集水端3连接，另一端设置于排水槽道的上方，由于集水槽2倾斜设置，由集水端3向排水端4倾斜向下设置，倾斜角度为5°～25°，一般选择15°，布料上的水滴于集水端3上，然后由于重力作用流向排水端4，通过排水端4流于排水槽道内。

参见图1、2所示，所述第一集水板5的一侧与第二集水板6的一侧相连，所述第一集水板5及第二集水板6另一侧分别设有翻边7，所述第一集水板5及第二集水板6分别经所述翻边7与所述收卷辊安装架1的底部两侧相连。其中，在翻边7上设置有多个通孔8，在收卷辊安装架1的侧壁上对应设置螺孔，利用螺钉穿过通孔8螺接于螺孔内，将翻边7固定于收卷辊安装架1上，也就是将集水槽2固定安装于收卷辊安装架1上，如需维修或者拆卸，只需将螺钉拆下即可，方便快捷。

在本实施例中，为了便于集水槽2的安装，所述翻边7与所述收卷辊安装架1平行设置，便于集水槽2的安装。

参见图1、2所示，所述集水端3的端部还设有向上折弯的卷边9，所述卷边9朝向所述排水端4弯曲。通过设置卷边9，防止布料上滴落的水从集水端3的端部溅出集水槽2，保证集水质量。同时，设置翻边7，也起到防止水滴溅出集水槽2的作用。
