一种双剑杆丝织剑杆织机的制作方法

本实用新型涉及一种双剑杆丝织剑杆织机。

背景技术：

剑杆织布机以其良好的品种适应性和相对较低的价格使其一度领先于其它织机，广泛应用于色织、巾被、丝织、毛织、麻织等行业，是最通用的织制中、小批量花色织物的机型，现已发展成为用途广泛、数量较多的一种无梭织机。

剑杆织布机分为单剑杆织布机和双剑杆织布机，其中单剑杆织布机剑头结构虽然简单，但是剑杆尺寸大，动程也大，而且存在机器速度运动速度低，占用面积大等缺点，而双剑杆织布机采用两剑杆配合工作，剑杆轻巧，结构紧凑，便于达到织机幅宽和高速度运转，但是，其织造效率还有待提高，并且容易出现交接失误。

技术实现要素：

(一)要解决的技术问题

为解决上述问题，本实用新型提出了一种双剑杆丝织剑杆织机。

(二)技术方案

本实用新型的双剑杆丝织剑杆织机，包括织机本体和分别设置在织机本体两侧的送韦剑和接韦剑，所述送韦剑和接韦剑相对设置，所述送韦剑的末端与接韦剑的末端均连接一个第一传动机构，所述送韦剑前端设置有双剑头，所述接韦剑的前端设置有拉钩，所述拉钩末端设置在接韦剑的内部，且两者之间设置有一个短程弹簧，所述短程弹簧末端设置有压力传感器，所述织机本体两侧还设置有纬线压条，所述纬线压条连接第二传动机构。

进一步地，所述送韦剑长度大于接韦剑。

进一步地，所述接韦剑和送韦剑四周均设置有若干同一高度的导向圈。

进一步地，所述第一传动机构、第二传动机构以及压力传感器均连接一个控制器。

进一步地，所述控制器连接一个报警器。

(三)有益效果

本实用新型与现有技术相比较，其具有以下有益效果：本实用新型的双剑杆丝织剑杆织机，保留了现有双剑杆丝织剑杆织机的结构紧凑，剑杆轻巧等优点，同时在此基础上改进剑杆结构，增加报警监测功能，避免交接失误，有效提高丝织效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型的结构示意图；

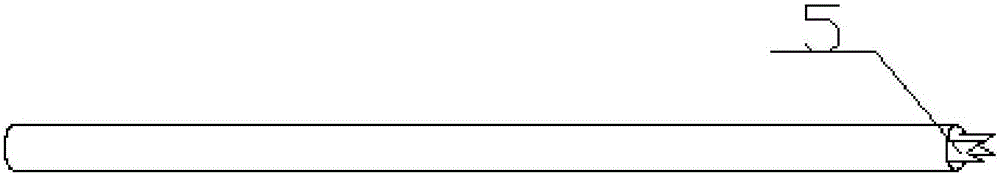

图2是本实用新型送韦剑的结构示意图；

图3是本实用新型接纬检的结构示意图。

1-织机本体 2-送韦剑 3-接韦剑 4-第一传动机构 5-双剑头 6-拉钩 7-短程弹簧 8-压力传感器 9-导向圈 10-第二传动机构 11-压条

具体实施方式

如附图所示的一种双剑杆丝织剑杆织机，包括织机本体1和分别设置在织机本体1两侧的送韦剑2和接韦剑3，所述送韦剑2和接韦剑3相对设置，所述送韦剑2的末端与接韦剑3的末端均连接一个第一传动机构4，所述送韦剑2前端设置有双剑头5，所述接韦剑3的前端设置有拉钩6，所述拉钩6末端设置在接韦剑3的内部，且两者之间设置有一个短程弹簧7，所述短程弹簧7末端设置有压力传感器8，所述织机本体1两侧还设置有纬线压条11，所述纬线压条连接第二传动机构10。

所述送韦剑2长度大于接韦剑3。

所述接韦剑3和送韦剑2四周均设置有若干同一高度的导向圈9。所述第一传动机构4、第二传动机构10以及压力传感器8均连接一个控制器。

所述控制器连接一个报警器。

本实用新型的双剑杆丝织剑杆织机，具有以下有益果：本实用新型的双剑杆丝织剑杆织机，保留了现有双剑杆丝织剑杆织机的结构紧凑，剑杆轻巧等优点，同时在此基础上改进剑杆结构，增加报警监测功能，避免交接失误，有效提高丝织效果。在投入使用时，送纬剑和接纬剑从织机本体两侧向梭口中央运动，纬纱由送纬剑拉引并送至梭口中央的偏右侧，两剑在梭口偏右侧相遇，避免在梭口中央交接带来的误差，送韦剑的剑头为双箭形式，将纬线拉开一个供接韦剑方便接纬的口，而接韦剑的拉钩在拉到纬线的时候由于有一个反向的张力，所以其内部弹簧会产生变形，压力传感器也会感应到压力的存在，然后送纬剑和接纬剑各自退回.本实用新型对送韦剑和接韦剑的结构进行了改进，在接韦剑没有成功接到纬线也就是交接失败的情况下及时通过压力传感器将信息传给控制器从而实现报警，有效避免交接误差，提高工作效率。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
