一种双度目压针面板的制作方法

本实用新型涉及电脑编织横机设备的技术领域，特别是一种双度目压针面板。

背景技术：

电脑横机面板的设计可使织针完成编织、吊目、翻针、接针、不织五个基础动作，通过面板体上的选针与走针进行实现这五个动作，传统的面板体结构布局复杂，虽然功能齐全，但是在制造维修非常麻烦，对于不同动作的选择是通过选针执行不同动作进行，一般选针结构简单，选针片与挺针片的结构导致选针效果差，且在选针片与挺针片理齐过程中效果也不好，现有的在编织时可变度目为单个执行，利用度目三角通过对应的度目电机控制上下行，可达到度目松紧，然而机头的高速运转，度目电机运行需要时间，从而在几支针后才可将度目压到位，使得平整度不够。现在大多数针织机面板结构复杂，制造成本高，为了更好的执行效果，编织产品美观，减少针织机面板结构，降低成本，我们就需要一种新型的针织机面板结构来实现。

技术实现要素：

为解决上述问题，本实用新型的目的是提供一种结构简化、选针效果好、选针简单走针稳定、在运行中也可控制进行停止编织效果、可变度目进行选择的双度目压针面板。

为实现上述目的，本实用新型的技术方案：

一种双度目压针面板，包括底板、走针模块、选针模块、压针模块与针脚模块，所述的底板上设有走针模块、选针模块与压针模块，走针模块包括：桥三角、翻针三角、调节三角、接针三角、度目三角一、度目三角二、导向三角，桥三角、翻针三角、调节三角与接针三角由上至下依次设置，度目三角一与度目三角二均有两个，且两个度目三角一与两个度目三角二均对称式设置于底板上的滑槽内，度目三角一与度目三角二一侧均设有导向三角，压针模块包括：编织选择压片、选针三角与压针条，选针三角有两片对称式设置与底板上，且选针三角上开有V形针槽与归针槽，V形针槽上端分别延伸有A状态位面与B状态位面，两个选针三角之间设有压针条，压针模块由两个对称设置的选针器口组成，针脚模块包括：选针片、短针脚、长针脚与织针，选针片、短针脚、长针脚与织针上均设有凸起片，所述针脚模块均与走针模块、选针模块、压针模块相互配合对接。

作为优选，所述的度目三角一与度目三角二在滑槽内均为可滑动式设置。

作为优选，所述的翻针三角可在底板上沉降。

作为优选，所述的A状态位面与B状态位面不在同一直线上。

作为优选，所述的选针器口内为安装选针器使用，且选针器上的压片伸出选针器口。

作为优选，所述的选针片上的凸起片的位置可根据下压位置不同而改变位置。

作为优选，所述的度目三角一有两块，且两块度目三角一均通过底板背面的滑块一共同带动，度目三角二有两块，且两块度目三角二均通过底板背面的滑块二共同带动，滑块一与滑块二均通过电机带动。

作为优选，所述的选针片上设有三个齿口，选针片上的齿口与短针脚上的卡齿对接。

作为优选，所述的底板上的走针模块、选针模块与压针模块作为一个编织单元组，底板上可设置若干个编织单元组，且若干编织单元组并排设置。

优点：结构简化，选针效果好，选针简单走针稳定，在运行中也可控制进行停止编织效果，可变度目进行选择。

附图说明

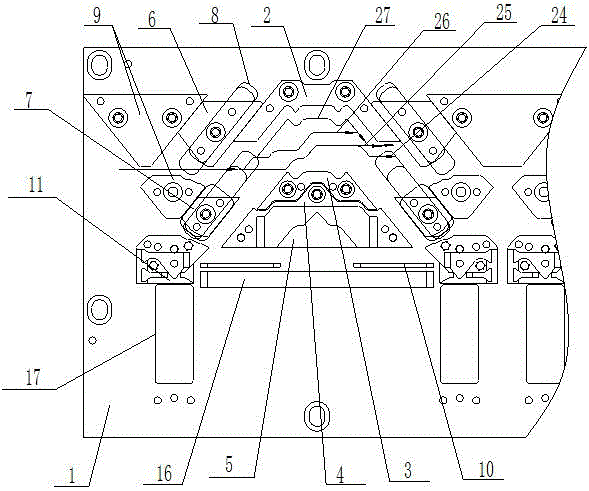

图1为本实用新型的结构示意图。

图2为图1的部分结构示意图。

图3为本实用新型选针三角的结构示意图。

图4为本实用新型针脚模块的结构示意图。

图中：1-底板，2-桥三角，3-翻针三角，4-调节三角，5-接针三角，6-度目三角一，7-度目三角二，8-滑槽，9-导向三角，10-编织选择压片，11-选针三角，12-V形针槽，13-A状态位面，14-B状态位面，15-归针槽，16-压条机，17-选针器口，18-选针片，19-短针脚，20-齿口，21-长针脚，22-织针，23-凸起片，24、25、26、27-长针脚轨迹。

具体实施方式

如图1、2、3、4所示，一种双度目压针面板，包括底板1、走针模块、选针模块、压针模块与针脚模块，所述的底板1上设有走针模块、选针模块与压针模块，走针模块包括：桥三角2、翻针三角3、调节三角4、接针三角5、度目三角一6、度目三角二7、导向三角9，桥三角2、翻针三角3、调节三角4与接针三角5由上至下依次设置，度目三角一6与度目三角二7均有两个，且两个度目三角一6与两个度目三角二7均对称式设置于底板1上的滑槽8内，度目三角一6与度目三角二7一侧均设有导向三角9，压针模块包括：编织选择压片10、选针三角11与压针条16，选针三角11有两片对称式设置与底板1上，且选针三角11上开有V形针槽12与归针槽15，V形针槽12上端分别延伸有A状态位面13与B状态位面14，两个选针三角11之间设有压针条16，压针模块由两个对称设置的选针器口17组成，针脚模块包括：选针片18、短针脚19、长针脚20与织针21，选针片18、短针脚19、长针脚20与织针21上均设有凸起片23，所述针脚模块均与走针模块、选针模块、压针模块相互配合对接。所述的度目三角一6与度目三角二7在滑槽8内均为可滑动式设置。所述的翻针三角3可在底板1上沉降。所述的A状态位面13与B状态位面14不在同一直线上。所述的选针器口17内为安装选针器使用，且选针器上的压片伸出选针器口17。所述的选针片18上的凸起片23的位置可根据下压位置不同而改变位置。所述的度目三角一6有两块，且两块度目三角一6均通过底板1背面的滑块一共同带动，度目三角二7有两块，且两块度目三角二7均通过底板1背面的滑块二共同带动，滑块一与滑块二均通过电机带动。所述的选针片18上设有三个齿口20，选针片18上的齿口20与短针脚19上的卡齿对接。所述的底板1上的走针模块、选针模块与压针模块作为一个编织单元组，底板1上可设置若干个编织单元组，且若干编织单元组并排设置。

本实用新型的度目三角一6有两块，且两块度目三角一6均通过底板1背面的滑块一共同带动，度目三角二7有两块，且两块度目三角二7均通过底板1背面的滑块二共同带动，通过度目三角一6与度目三角二7的共同设置，使得在走针过程中可变度目进行选择，滑块一与滑块二分别带动两块度目三角一6与两块度目三角二7进行移动，从而达到一电机控制两块度目三角一6移动或一电机控制两块度目三角二7移动的效果。

通过选针片18的齿口20与短针脚19上的卡齿的配合形成三个段位可执行不同动作，配合段位有下至上依次执行：一齿时为不织状态，二齿时为吊目、接针、二段编织状态，三齿时为一段编织状态。

选针器口17处安装有选针器，通过选针器的作用，产生两种状态：一为不织状态，选针器上的压片下压，选针片18受选针器压片作用，选针片18导入低位，则不运动，二为待用状态，选针器压片上提，选针片18不受选针器压片作用，选针片18导入高位，供不同三角选用。

选针三角11进行选择执行编织动作时，通过走至B状态位面14与A状态位面13上从而执行编织或吊目动作。

当通过选针三角11选择后进入不同的编织位，接针位：调节三角4不工作，长针脚21在接针三角5作用下，长针脚21沿25号路线移动；翻针位：调节三角4工作，长针脚21推入翻针三角3位，当翻针三角3工作，长针脚21沿27号路线移动；编织位：调节三角4工作，长针脚21推入翻针三角3位，当翻针三角3不工作，长针脚21沿26号路线移动。

针脚模块上的选针片18、短针脚19、长针脚21与织针22在运行过程中也为相互对接，从而无论在运行或不运行时，通过下压选针片18上的凸起片23，从而会使得短针脚19与长针脚21一同下沉，从而达到不织状态，由于编织选择压片的设置，使得在运行过程中下压短针脚19，同时能够达到不织效果，从而可编织不同样式的产品。

本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
