一种编织方式选择压片结构的制作方法

本实用新型涉及针织机设备的技术领域，特别是一种编织方式选择压片结构。

背景技术：

针织机是现代社会编织衣裤的必要设备，由于针织机的编织效率高速度快产量高而广受消费者欢迎，一般针织机的编织通过面板上的各三角执行，传统的面板上设有不织压片，不织压片功能单一，只执行实现不编织状态的效果，无法在编织过程中改变编织效果，所以我们需要结合编织过程中使用的三角而能改变编织效果的结构。

技术实现要素：

为解决上述问题，本实用新型的目的是提供一种结构简单、通过压针的方式进行织针的状态改变、执行稳定的编织方式选择压片结构。

为实现上述目的，本实用新型的技术方案：

一种编织方式选择压片结构，包括面板、桥三角、翻针三角、接针三角、调节三角、槽口、压片、滑轴，所述的面板上由上至下依次设有桥三角、翻针三角、接针三角与调节三角，面板上还设有两槽口，槽口内均设有压片，压片下设有滑轴。

作为优选，所述的压片在槽口内可上下移动。

作为优选，所述的压片两侧均开有斜面。

本实用新型的有益条件在于：结构简单，通过压针的方式进行织针的状态改变，执行稳定。

附图说明

图1为本实用新型的结构示意图。

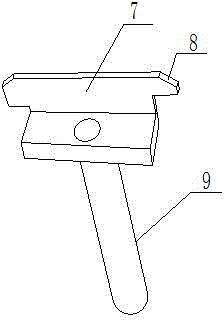

图2为本实用新型压片的结构示意图。

具体实施方式

如图1、2所示，一种编织方式选择压片结构，包括面板1、桥三角2、翻针三角3、接针三角4、调节三角5、槽口6、压片7、滑轴9，所述的面板1上由上至下依次设有桥三角2、翻针三角3、接针三角4与调节三角5，面板1上还设有两槽口6，槽口6内均设有压片7，压片7下设有滑轴9。所述的压片7在槽口6内可上下移动。所述的压片7两侧均开有斜面8。本实用新型的压片7通过滑轴9进行带动，从而使得压片7在槽口6内上下移动，通过向下移动的压片7从而可压针，使得通过桥三角2、翻针三角3、接针三角4与调节三角5的共同作用，在编织过程中能够进行不同方式的编织，从而达到改变不同针织路线，从而执行不同的编织动作。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
