一种喷水织机用偏心打纬轴座的制作方法

本实用新型涉及到纺织机械技术领域，尤其涉及一种喷水织机用偏心打纬轴座。

背景技术：

轴座的使用非常普遍，特别是在纺织机械中，经常可以看到轴座的影子。常见喷水织机用偏心打纬轴座多是正圆形，这种轴座容易对轴座内的轴承造成损坏，而且常见的轴座固定也不够牢靠，最终影响整个轴座的使用寿命，目前常见轴座已经不能满足现代生产的需求。

为了解决上述技术问题，本实用新型设计了一种喷水织机用偏心打纬轴座，该喷水织机用偏心打纬轴座的轴座本体呈近似椭圆形，该轴座本体的中部设有固定槽，固定槽内用来放置偏心打纬轴，这样就减轻了偏心打纬轴的承压能力，同时增加了轴座的固定强度，同时延长了轴座的使用寿命。此外，该喷水织机用偏心打纬轴座结构设计合理，使用方便，适合推广使用。

技术实现要素：

为了克服背景技术中存在的缺陷，本实用新型解决其技术问题所采用的技术方案是：一种喷水织机用偏心打纬轴座，包括轴座本体、固定槽、小端头、固定孔一和固定孔二，所述轴座本体的中部设有固定槽，所述轴座本体的厚度为2厘米，所述固定槽的深度为0.8厘米，所述轴座本体上固定槽的四周均匀设置有8个固定孔一，所述轴座本体的小端头上设置有两个固定孔二。

优选的所述轴座本体的宽度为15厘米，所述轴座本体的长度为18厘米。

优选的所述固定孔一和固定孔二为M12螺丝固定孔。

本实用新型所涉及的一种喷水织机用偏心打纬轴座，该喷水织机用偏心打纬轴座的轴座本体呈近似椭圆形，该轴座本体的中部设有固定槽，固定槽内用来放置偏心打纬轴，这样就减轻了偏心打纬轴的承压能力，同时增加了轴座的固定强度，同时延长了轴座的使用寿命。此外，该喷水织机用偏心打纬轴座结构设计合理，使用方便，适合推广使用。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

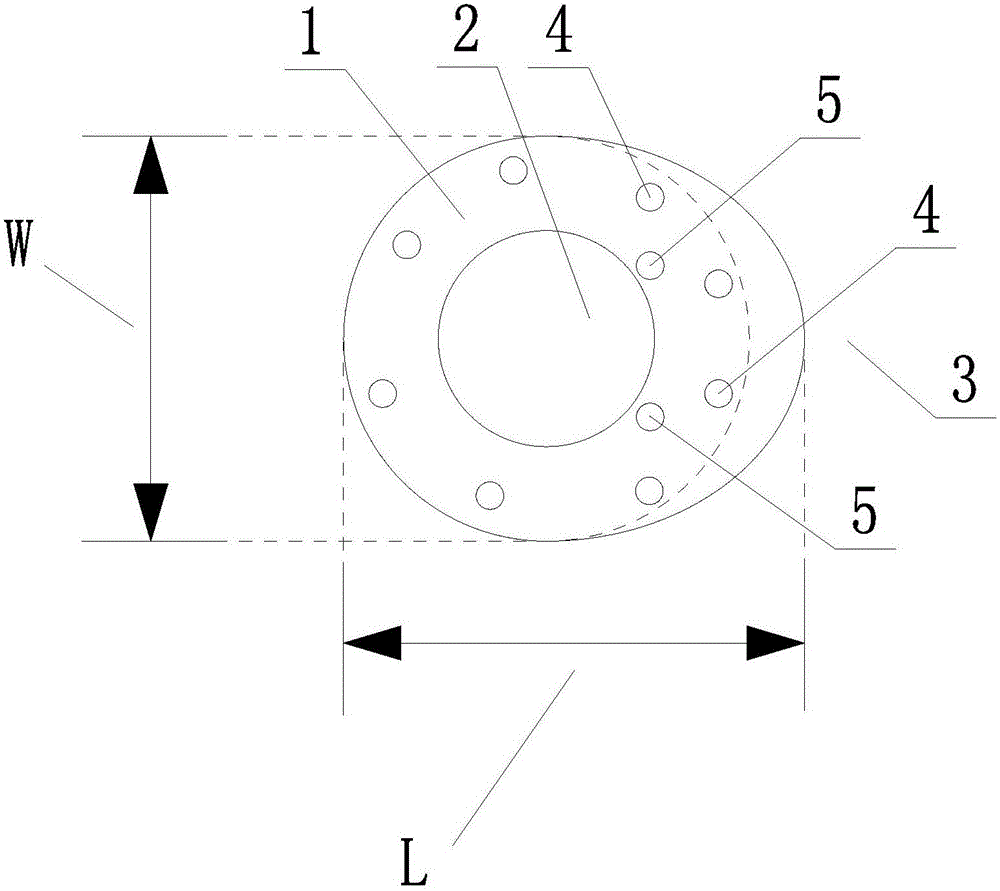

图1是本实用新型一种喷水织机用偏心打纬轴座的结构示意图；

图2是本实用新型一种喷水织机用偏心打纬轴座的主视图；

其中: 1、轴座本体；2、固定槽；3、小端头；4、固定孔一；5、固定孔二；W、宽度；L、长度。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。附图为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

具体实施例，请参阅图1和图2，一种喷水织机用偏心打纬轴座，包括轴座本体1、固定槽2、小端头3、固定孔一4和固定孔二5，所述轴座本体1的中部设有固定槽2，所述轴座本体1的厚度为2厘米，所述固定槽2的深度为0.8厘米，所述轴座本体1上固定槽2的四周均匀设置有8个固定孔一4，所述轴座本体1的小端头3上设置有两个固定孔二5，所述轴座本体1的宽度W为15厘米，所述轴座本体1的长度L为18厘米，所述固定孔一4和固定孔二5为M12螺丝固定孔。

本实用新型所涉及的一种喷水织机用偏心打纬轴座，该喷水织机用偏心打纬轴座的轴座本体呈近似椭圆形，该轴座本体的中部设有固定槽，固定槽内用来放置偏心打纬轴，这样就减轻了偏心打纬轴的承压能力，同时增加了轴座的固定强度，同时延长了轴座的使用寿命。此外，该喷水织机用偏心打纬轴座结构设计合理，使用方便，适合推广使用。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本发明创造的保护范围之中。
