高温蒸煮设备的制作方法

本实用新型涉及布匹加工设备，特别涉及一种高温蒸煮设备。

背景技术：

布匹生产出来后，使用大型高温蒸汽缩水机对布料进行高温蒸汽缩水处理，用于针织、梳织布料加蒸湿处理，使布料手感佳，光泽柔软，裁缝缩率小功能，减少在缝制过程中，由于布料受缝制整烫所产生的收缩。防止成衣产生尺寸变化或变型。使衬布及面布间能紧密的结合，经预缩定型之布料，无需考量布料裁剪、缝制、整烫后的收缩，便于生产、又提高产品之附加值。

现有一种高温蒸煮设备，包括管体，管体内部通有高温水汽，布匹在管体内部随着高温水流运动，进而完成布匹的高温蒸煮，在管体一端设置有操作窗，操作窗可以用来维修管体内部零件，操作窗上铰接有密封盖，固定密封盖时，需要在密封盖上设置有一圈螺钉，通过螺钉将密封盖与管体牢牢密封在一起，防止管体内的水汽泄露，但是在拧紧螺钉时，螺钉会与盖体接触处磨损，由于盖体上会涂有防锈涂层，所以螺钉会将防锈涂层损伤，造成盖体生锈，时间一长影响盖体的密封性。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种高温蒸煮设备，该高温蒸煮设备上的操作窗与密封盖之间密封时，锁紧螺母不易将连接部的表面磨损，连接部表面的防腐蚀涂层不易损伤，密封盖与操作窗之间的密封性好。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种高温蒸煮设备，包括用于高温蒸煮布匹的管体，所述管体沿着管体长度方向放置在地面上，所述管体一端向远离地面侧倾斜，所述管体倾斜的一段上设置有方便工作操作与观潮的操作窗，所述操作窗上设置有密封盖，所述密封盖翻转设置在所述操作窗口处，所述操作窗上连接有多个用于将密封盖固定在操作窗上的密封螺栓，所述密封盖上设置有多个与密封螺栓相配的连接部，在密封螺栓端部设置有多个用来与密封螺栓螺纹配合将连将密封盖与操作窗密封的锁紧螺母，所述锁紧螺母与连接部抵触，所述锁紧螺母靠近连接部端转动设置有防磨圈。

通过上述技术方案，需要将密封盖与操作窗固定在一起时，通过密封螺栓穿过连接部，然后再在密封螺栓端部设置锁紧螺母，逐渐拧紧锁紧螺母，这时防磨圈将逐渐与连接部抵触紧，并随着锁紧螺母的转动防磨圈将与紧紧的抵触在连接部上，同时由于连接部与防磨圈之间摩擦力较大，所以锁紧螺母与防磨圈之间将发生转动，在这过程中，锁紧螺母以及防磨圈将不会与连接部之间发生摩擦，防磨圈与连接部接触时也只是单单的挤压连接部，连接部上的防腐蚀涂层将不易被磨损，使用时，不易因连接部被腐蚀而使得密封盖与操作窗之间出现泄漏。

优选的，所述锁紧螺母内部设置有卡槽，所述防磨圈上设置有卡块，所述卡块卡在卡槽中，所述密封螺栓贯穿锁紧螺母，且所述锁紧螺母与密封螺栓通过螺纹配合。

通过上述技术方案，为了能使得防磨圈在锁紧螺母中转动，在锁紧螺母上设置有卡槽，工作时，防磨圈上的卡块位于卡槽中，防磨圈与连接部抵触且锁紧螺母转动时，防磨圈将在锁紧螺母中转动，由于防磨圈通过卡块卡在卡槽中，所以在使用时卡块不易掉落。

优选的，所述锁紧螺母上设置有方便工人手部握持的把手。

通过上述技术方案，由于在打开或者关闭密封盖时，都需要拧动锁紧螺母，所以为了方便工人操作，在锁紧螺母上直接焊接有把手，这样不需要工具就可以方便的拧紧与拧开锁紧螺母，使得密封盖牢牢盖在操作窗上。

优选的，所述连接部为凸出于密封盖外圈的凸块，且在凸块上设置有供密封螺栓穿过的连接槽。

通过上述技术方案，为了能使得密封螺纹方便将密封盖固定，在密封盖上设置有凸块，同时在凸块上设置有连接槽，使用时先使得密封螺母直接穿过连接槽，之后拧上锁紧螺母即可。

优选的，所述密封盖为圆形，所述密封螺栓铰接在所述操作窗侧壁上，所述连接槽沿着密封盖的径向设置有方便密封螺栓转进连接槽的开口。

通过上述技术方案，为了避免锁紧螺母在使用时找不到，在连接槽上设置有开口，这样在使用时，直接将锁紧螺母旋在密封螺栓上，然后将密封螺栓铰接在操作窗上，使用时，直接转动密封螺栓，然后使得密封螺栓通过开口进入连接槽中，之后拧紧锁紧螺母，这样锁紧螺母将与连接部抵触，之后密封螺栓将把密封盖牢牢拉紧在操作窗上，操作简单方便。

优选的，所述连接部远离密封盖段设置有用于防止密封螺栓从连接槽中滑落的挡勾。

通过上述技术方案，由于密封螺栓是直接旋转然后与连接部通过锁紧螺母进行卡接的，所以在使用时，容易在震动的作用下使得锁紧螺母从连接部上脱离，使得密封盖与操作窗之间的密封性受到影响，通过在连接部上设置有挡勾，可以在锁紧螺母将连接部拉紧时，挡勾将与锁紧螺母抵触，使得锁紧螺母不会滑落，使用时操作简单方便，同时密封效果好。

优选的，所述密封盖中部设置有方便用户观察管体内部工作情况的透明的观察窗。

通过上述技术方案，为了能及时观察管体内部的情况，在密封盖上设置有观察窗，通过观察窗工人可以方便的进行观察。

优选的，所述观察窗上设置有挡板，所述观察窗口边缘设置有固定轴，所述挡板通过固定轴固定在所述观察窗口处，所述挡板可绕固定轴侧向转动，所述挡板远离固定轴的一端穿设有用于将挡板固定在观察窗上，防止挡板侧向转动的固定螺栓，所述观察窗口处设置有与所述固定螺栓配合的孔。

通过上述技术方案，由于观察窗为透明材料构成，但是工作时由于管体内部温度较高，气压较大，因此会因为操作不当使得观察窗发生破裂，具有一定的安全隐患，通过在观察窗上设置有挡板，在管体工作之前通过挡板将观察窗盖住，当管体工作一段时间无异常情况后就可以打开挡板来观潮管体内部的情况了，将挡板通过固定轴固定在观察窗周围，然后需要打开挡板时，将挡板侧向滑动，这时挡板将绕着固定轴转动，使得观察窗漏出，方便观察，为了使得挡板在不使用时牢牢固定在观察窗口，在挡板上设置有固定螺栓，通过固定螺栓，可以使得挡板在不需要使用时不会转动，同时也可以在观察窗发生破裂时起到固定作用，有效阻止管体内部的水汽从观察窗中漏出。

综上所述，本实用新型对比于现有技术的有益效果为：通过设置防磨圈可以在使用时有效防止连接部上的防腐蚀涂层被损伤，从而让连接部被腐蚀，进而导致密封盖与操作窗之间的密封性受到影响。

附图说明

图1为实施例的结构示意图；

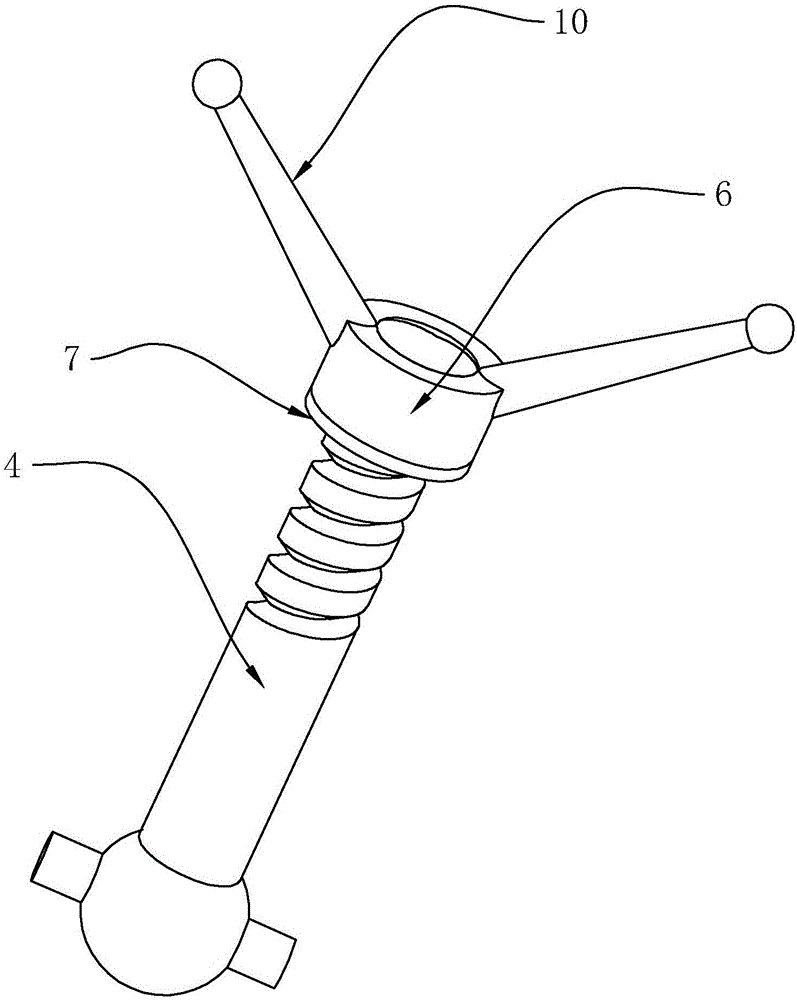

图2为实施例密封螺栓的结构示意图；

图3为实施例密封螺栓的半剖视图；

图4为图1中A处的放大视图。

附图标记1、管体；2、操作窗；3、密封盖；4、密封螺栓；5、连接部；6、锁紧螺母；7、防磨圈；8、卡槽；9、卡块；10、把手；11、连接槽；12、开口；13、挡勾；14、观察窗；15、挡板；16、固定轴；17、固定螺栓。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

如图1所示，一种高温蒸煮设备，包括管体1，管体1水平放置，在管体1一侧设置向远离地面侧弯曲倾斜设置有倾斜段，该段与管体1一体设置，在倾斜的一端的侧壁上设置有操作窗2，操作长形状为圆形，同时操作窗2的高低刚好可以使得中等身高的成年然方便观察管体1内部的情况，操作窗2的侧壁上翻转铰接有密封盖3，使用时密封盖3直接盖在操作窗2口处，在密封盖3的侧边上，如图4所示，沿着密封盖3的半径方向凸出于密封盖3边缘设置有连接部5，连接部5上设置有连接槽11，连接槽11靠向密封盖3外的一侧开口12，同时在操作窗2的侧壁上铰接有密封螺栓4，在密封螺栓4的额端部螺纹配合有锁紧螺母6，使用时，直接转动密封螺栓4，使得密封螺栓4的杆体通过连接槽11的开口12转入连接槽11中，之后拧紧锁紧螺母6，然后密封螺栓4将把密封盖3牢牢拉紧在操作窗2上。

如图2、3所示，在锁紧螺母6靠近连接部5端转动设置有防磨圈7，防磨圈7套设在密封螺栓4上，同时在防磨圈7上设置有卡块9，在锁紧螺母6中设置有卡槽8，使用时卡块9位于卡槽8中，且卡块9可与防磨圈7一起在卡槽8中旋转；在锁紧螺母6上焊接有把手10，把手10可方便工人手部握持，使用时，工人手部握持把手10，然后用力转动把手10就可以使得密封螺栓4发生旋转。

如图4所示，在连接部5远离密封盖3段设置有挡勾13，挡勾13向上翻折，使得旋紧螺母不易从连接槽11中滑落的；在密封盖3中部设置有观察窗14，观察窗14为透明材质制成，同时在观察窗14窗口处设置有挡板15，挡板15可将观察窗14完全挡住，在观察窗14窗口处设置有固定轴16，挡板15通过固定轴16转动固定在观察窗14处，同时在档案另一侧设置有固定螺栓17，固定螺栓17可以将挡板15完全固定在观察窗14口处，能够防止挡板15继续转动。

工作时，需要将密封盖3密封在操作窗2处，这时翻转密封窗，密封窗将紧贴在操作窗2处，之后旋转密封螺栓4，使得密封螺栓4通过连接槽11的开口12进入连接槽11中，然后用手扶着把手10，转动锁紧螺母6，之后锁紧螺母6将逐渐靠近连接部5，之后防磨圈7将与连接部5抵触接触，这时有与防磨圈7与连接部5之间摩擦力较大，所以这时防磨圈7将与锁紧螺栓之间发生转动，使得连接部5不会直接被摩擦，连接部5上的防腐蚀涂层不易受损，之后密封盖3将牢牢固定在操作窗2上，为了使得防磨圈7与锁紧螺母6之间容易转动，在卡槽8与卡块9之间可以滴入融化油，之后当管体1工作正常时，就可以打开挡板15然后通过观察窗14进行观察管体1内部的情况，打开挡板15时，转动固定螺栓17，使得固定螺栓17从观察窗14上脱离，这时，挡板15将可以绕着固定轴16发生旋转，然后观察窗14就漏了出来方便工人观察。

以上所述仅是本实用新型的示范性实施方式，而非用于限制本实用新型的保护范围，本实用新型的保护范围由所附的权利要求确定。
