扇形塑木拐角接头的制作方法

本实用新型扇形塑木拐角接头涉及的是一种复合材料、环境友好材料拐角接头，可用于不同塑木地板之间在拐角处进行连接。

背景技术：

近年来，环境友好、可降解、可循环使用的塑木复合材料越来越受到人们的重视，它是以废弃塑料及秸秆粉、稻糠粉等农林边角料为主要原料，再辅以着色剂、润滑剂、抗氧化剂等助剂，经高温挤压等工艺成型而成的一种绿色环保材料，它具有许多优点，如：防水防潮、防腐防白蚁；可加工性好，可钉、可刨、可锯、可钻、表面可上漆；安装简单，施工便捷，不需要繁杂的施工工艺，节省安装时间和费用；不龟裂，不膨胀，不变形，无需维修与养护，便于清洁，节省后期维修和保养费用等。其应用领域已涉及轿车内装饰基材，建筑装修、装饰材料，公园、球场、街道等场合使用的露天桌椅、板凳、野餐桌，包装材料、家具及市政等诸多领域。其中，户外地板是塑木的主要产品之一。

户外塑木地板在安装过程中，有时会沿着不同的方向进行铺设，在不同铺设方向的户外地板之间就会形成拐角，此时，需要对拐角处进行处理，以确保地板铺设的整体性，传统上，这些拐角处一般采用混凝土灌注处理，但混凝土灌注后，会使拐角处和地板在颜色、材质、触感等方面产生反差，影响整体装饰效果，且混凝土与塑木地板之间的结合不牢固，热膨胀系数的差异会导致二者间产生间隙，另外，灌注混凝土无疑增加了一道新的施工工序，不利于提高户外地板的安装效率。

发明结构新颖独特、外观大方美丽的扇形塑木拐角接头，用于户外塑木地板之间的拐角处理，既可保持塑木地板的整体性，还具有安装效率高、环保可再生、美观等特点，因而，十分必要。

技术实现要素：

本实用新型是针对上述目的提供一种扇形塑木拐角接头，该扇形塑木拐角接头具有可再生、环保性能好、强度高、安装便捷等特点。

扇形塑木拐角接头是采取以下方案实现的：

扇形塑木拐角接头由塑木平面板、塑木斜面板、塑木左侧板、塑木右侧板、塑木左一卡扣、塑木左二卡扣和塑木右卡扣构成，塑木平面板呈扇形结构，塑木斜面板顶端与塑木平面板的扇形边连成一体，左侧和塑木左侧板顶端连成一体，右侧和塑木右侧板顶端连成一体，塑木斜面板中间表面分布有弧形上凹槽、弧形中凹槽和弧形下凹槽，弧形上凹槽、弧形中凹槽和弧形下凹槽分别从塑木左侧板，贯穿整个塑木斜面板表面，直至塑木右侧板，塑木斜面板底端为斜坡结构；塑木左侧板顶端分别和塑木平面板左侧直边、塑木斜面板左侧上端连成一体，塑木左一卡扣位于塑木左侧板中下端，介于弧形上凹槽和弧形中凹槽之间，其底面和塑木左侧板的底面持平，塑木左二卡扣位于塑木左侧板中下端，介于弧形中凹槽和弧形下凹槽之间，其底面和塑木左侧板的底面持平；塑木左侧板底端外侧，塑木左一卡扣和塑木左二卡扣之间有矩形凹槽；塑木右侧板顶端分别和塑木平面板右侧直边、塑木斜面板右侧上端连成一体，塑木右卡扣位于塑木右侧板中下端，中心轴线和弧形中凹槽在塑木右侧板上的中心轴线一致，其底面和塑木右侧板的底面持平。

所述的塑木左一卡扣、塑木左二卡扣和塑木右卡扣均为中间为凹槽的梯形结构，凹槽开口方向朝下，与塑木斜面板上弧形上凹槽、弧形中凹槽和弧形下凹槽的开口方向相反。

本实用新型扇形塑木拐角接头设计合理，结构简单，造型独特，生产制造方便，生产过程中机械化程度较高，所需劳动力较少，生产成本低；使用过程中不会开裂，防水性能好，遇水后不会发生膨胀变形，不使用胶黏剂，无甲醛、芳烃等有毒有害物质释放，强度高；不会被白蚁虫蛀，防腐性能好；在生产过程中无需砍伐树木，有利于水土保持和环境保护；使用本实用新型，可确保户外地板铺设的整体美观等。

附图说明

以下将结合附图对本实用新型作进一步说明：

图1是扇形塑木拐角接头结构示意图。

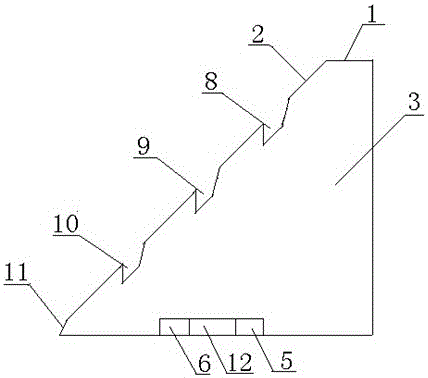

图2是图1的左视图。

图3是图1的右视图。

图4是图1的仰视图。

图5是图1中A-A剖面的结构示意图。

图6是图4中B-B剖面的结构示意图。

1-塑木平面板,2-塑木斜面板,3-塑木左侧板，4-塑木右侧板，5-塑木左一卡扣，6-塑木左二卡扣，7-塑木右卡扣，8-弧形上凹槽，9-弧形中凹槽，10-弧形下凹槽，11-斜坡结构，12-矩形凹槽。

具体实施方式

根据图1、图2、图3、图4、图5，扇形塑木拐角接头由塑木平面板1、塑木斜面板2、塑木左侧板3、塑木右侧板4、塑木左一卡扣5、塑木左二卡扣6和塑木右卡扣7构成，塑木平面板1呈扇形结构，塑木斜面板2顶端与塑木平面板1的扇形边连成一体，左侧和塑木左侧板3顶端连成一体，右侧和塑木右侧板4顶端连成一体；根据图1、图2、图3、图5、图6，塑木斜面板2中间表面分布有弧形上凹槽8、弧形中凹槽9和弧形下凹槽10，弧形上凹槽8、弧形中凹槽9和弧形下凹槽10分别从塑木左侧板3，贯穿整个塑木斜面板2表面，直至塑木右侧板4，塑木斜面板2底端为斜坡结构11；根据图1、图2、图4、图6，塑木左侧板3顶端分别和塑木平面板1左侧直边、塑木斜面板2左侧上端连成一体，塑木左一卡扣5位于塑木左侧板3中下端，介于弧形上凹槽8和弧形中凹槽9之间，其底面和塑木左侧板3的底面持平，塑木左二卡扣6位于塑木左侧板3中下端，介于弧形中凹槽9和弧形下凹槽10之间，其底面和塑木左侧板3的底面持平；塑木左侧板3底端外侧，塑木左一卡扣5和塑木左二卡扣6之间有矩形凹槽12；根据图1、图3、图4，塑木右侧板4顶端分别和塑木平面板1右侧直边、塑木斜面板2右侧上端连成一体，塑木右卡扣7位于塑木右侧板4中下端，中心轴线和弧形中凹槽9在塑木右侧板4上的中心轴线一致，其底面和塑木右侧板4的底面持平。

所述的塑木左一卡扣5、塑木左二卡扣6和塑木右卡扣7均为中间为凹槽的梯形结构，凹槽开口方向朝下，与塑木斜面板2上弧形上凹槽8、弧形中凹槽9和弧形下凹槽10的开口方向相反。
