一种太阳能供电生态型警银亭的制作方法

本实用新型涉及亭子领域技术，尤其是指一种太阳能供电生态型警银亭。

背景技术：

随着公安社会治安立体防控体系建设的逐步完善，人们对社会治安防控要求提出了新的要求，即建立警务室与ATM 机相结合的岗亭系统。其应用场所分布于道路、街道两旁，以及影（剧）院、展览（销）会、商业闹市区、车站、机场、码头、公园等公共场所。另外，在商业区、道路、街道等许多场所都会种植花草作为环境绿化、城市街景装饰。若是在现有警务室与ATM 机相结合的岗亭系统上种植花草，集合环境绿化功能，将能使城市更为美丽。那么，有待提出一种能够低成本运营岗亭系统，节约能源和人力资源，又可以美化环境的方案。

技术实现要素：

有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种太阳能供电生态型警银亭，其不但集合了警务室、银行自助服务室的功能，还具有环境绿化、城市街景装饰功能。

为实现上述目的，本实用新型采用如下之技术方案：

一种太阳能供电生态型警银亭，其特征在于：包括

警银亭主体，该警银亭主体划分为警务区、银行柜员机后台操作区、多个自助服务存取款区；该警务区、银行柜员机后台操作区、各个自助服务存取款区以及警银亭主体的外墙四周均安装有摄像头，各摄像头电连接于警务区内的电脑主机上；

太阳能绿化系统，包括太阳能板、蓄电池组、空气凝露器、种植箱、供水泵、营养液池；该太阳能板安装于警银亭主体的天顶，蓄电池组设置在天顶内部，该空气凝露器、种植箱和营养液池安装于警银亭主体的外墙；所述蓄电池组配备有电力控制箱，所述太阳能板电性相连于该电力控制箱的输入端，该电力控制箱的输出端分别电性连接于空气凝露器和供水泵，该供水泵的进水端通过管道接入到营养液池，供水泵的出水端通过管道与空气凝露器的出水端相通，由输出管道通入到种植箱内，给种植箱浇灌水份及营养液。

作为一种优选方案，所述银行柜员机后台操作区与外界之间安装有一安全门，该安全门外部覆盖有一广告灯箱。

作为一种优选方案，所述蓄电池组采用48V/20A磷酸铁锂电池，其连接有定时开关，定时开关电性连接广告灯箱中的发光LED灯。

作为一种优选方案，所述警务区的外墙开设有铝合金窗。

作为一种优选方案，所述警银亭主体的天顶设有闪烁的警报灯。

作为一种优选方案，所述警银亭主体的天顶设有LED显示屏。

本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要是由于在该警银亭主体外部的太阳能绿化系统。所述太阳能绿化系统包括太阳能板、蓄电池组、空气凝露器、种植箱、供水泵、营养液池。该太阳能板安装于警银亭主体的天顶，蓄电池组设置在天顶内部，该空气凝露器、种植箱和营养液池安装于警银亭主体的外墙。所述蓄电池组配备有电力控制箱，所述太阳能板电性相连于该电力控制箱的输入端，该电力控制箱的输出端分别电性连接于空气凝露器和供水泵，该供水泵的进水端通过管道接入到营养液池，供水泵的出水端通过管道与空气凝露器的出水端相通，由输出管道通入到种植箱内，给种植箱浇灌水份及营养液。这样，警银亭不但集合了警务室、银行自助服务室的功能，还具有环境绿化、城市街景装饰功能，绿化植物采用太阳能供电以及由空气凝露器自动产水浇灌，一体多用，填补了行业的空白。

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。

附图说明

图1是本实用新型之实施例的警银亭内部结构示意图。

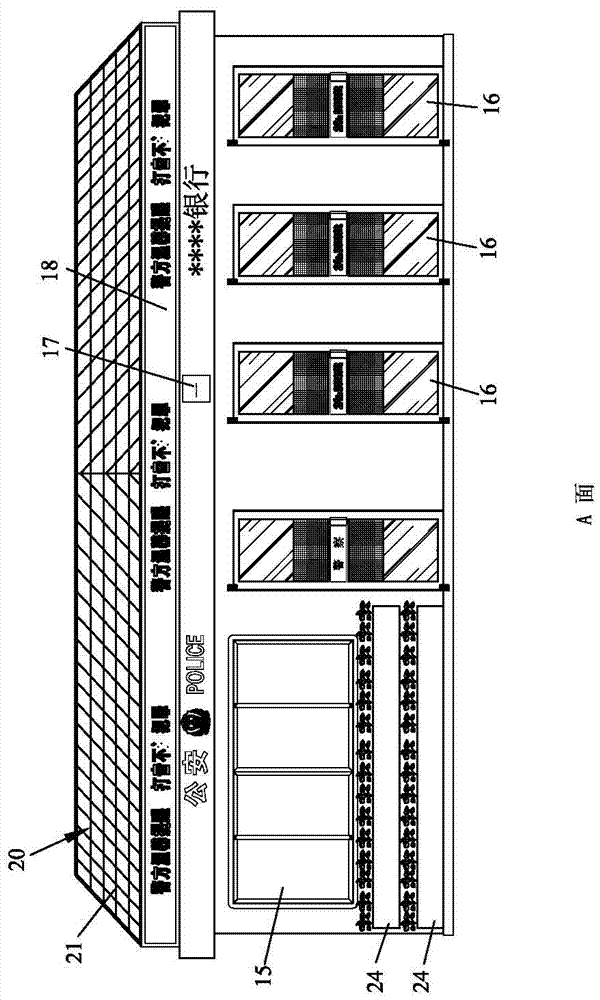

图2是本实用新型之实施例的警银亭A面示意图。

图3是本实用新型之实施例的警银亭B面示意图。

图4是本实用新型之实施例的警银亭C面示意图。

图5是本实用新型之实施例的警银亭D面示意图。

图6是本实用新型之实施例的太阳能绿化系统的结构原理框图。

附图标识说明：

10、警银亭主体 101、警务区

102、银行柜员机后台操作区 103、自助服务存取款区

11、摄像头 12、电脑主机

13、安全门 14、广告灯箱

15、铝合金窗 16、防盗门

17、警报灯 18、LED显示屏

20、太阳能绿化系统 21、太阳能板

22、蓄电池组 23、空气凝露器

24、种植箱 25、供水泵

26、营养液池。

具体实施方式

请参照图1至图6所示，其显示出了本实用新型之较佳实施例的具体结构，是一种太阳能供电生态型警银亭，包括警银亭主体10和设置于该警银亭主体10外部的太阳能绿化系统20。

其中，所述警银亭主体10划分为警务区101、银行柜员机后台操作区102、多个自助服务存取款区103。该警务区101、银行柜员机后台操作区102、各个自助服务存取款区103以及警银亭主体10的外墙四周均安装有摄像头11，各摄像头11电连接于警务区101内的电脑主机12上，这样，警银亭四周360°无死角拍摄，值勤的警务人员可以通过电脑显示器查看周围环境变化以及是否存在异常人物。

所述太阳能绿化系统20包括太阳能板21、蓄电池组22、空气凝露器23、种植箱24、供水泵25、营养液池26。该太阳能板21安装于警银亭主体10的天顶，蓄电池组22设置在天顶内部，该空气凝露器23、种植箱24和营养液池26安装于警银亭主体10的外墙。所述蓄电池组22配备有电力控制箱，所述太阳能板21电性相连于该电力控制箱的输入端，该电力控制箱的输出端分别电性连接于空气凝露器23和供水泵25，该供水泵25的进水端通过管道接入到营养液池26，供水泵25的出水端通过管道与空气凝露器23的出水端相通，由输出管道通入到种植箱24内，给种植箱24浇灌水份及营养液。这样，警银亭不但集合了警务室、银行自助服务室的功能，还具有环境绿化、城市街景装饰功能，绿化植物采用太阳能供电以及由空气凝露器23自动产水浇灌，一体多用，填补了行业的空白。

如图3所示，所述银行柜员机后台操作区102与外界之间安装有一安全门13，该安全门13外部覆盖有一广告灯箱14。这样，安全门13为隐形门，提高了警银亭的安全和隐密性。本实施例中，所述蓄电池组22采用48V/20A磷酸铁锂电池，其连接有定时开关，定时开关电性连接广告灯箱14中的发光LED灯。从而，广告灯箱14白天晚上可以不间断的闪动，动静结合引起人们的注意，各种文字、图案有序跳跃、交替辉映，强烈的视觉冲击力，满足观者视觉感受，推动广告主获取最大经济效益。本方案可以吸引民间资本投资，减少政府公共开支支出。

所述警务区101的外墙开设有铝合金窗15，有利于值勤人员观看外部情况。而银行柜员机后台操作区102和各个自助服务存取款区103除了设置防盗门16之外，不再设窗，使墙体不易受破坏，确保财产及人身安全。以及，所述警银亭主体10的天顶设有闪烁的警报灯17，所述警银亭主体10的天顶设有LED显示屏18，LED显示屏18可以循环播放“警方温馨提醒 打击不法犯罪”之类的警示用语，也可以用于宣传社会主义核心价值观，或者用于广告宣传。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
