LED灯光隔墙的制作方法

本实用新型涉及隔断墙，尤其涉及一种LED灯光隔墙。

背景技术：

随着地产行业及大中小型公司的迅速发展，装饰装修行业也同步前行，隔断墙也处于发展时期。隔断墙以其线条和块状的视觉分隔塑造出一种简单、整洁、层叠、通透的个性化室内空间，其使用的系统或材料不仅具备了防火、阻燃、无化学污染及安全性优良的特点，还具有吸音、隔热、防尘、可清洗的工程，因此，隔断墙可应用于办公室、展览馆、会议室、酒店、写字楼、银行、医院等场所。

但是传统的隔断墙虽然能够满足一定的需要，但是其在照明领域还存在较大的问题，办公室、走廊等场所仍然需要在天花板上安装灯光，由此会影响天花板的整洁，还会占据一定的室内空间，可能还会对天花板造成一定程度的损坏，并且一旦电路出现问题，还需要人工到天花板上进行维修，而较高的天花板又会存在一些安全隐患。

技术实现要素：

为了解决上述问题，本实用新型公开一种LED灯光隔墙。

本实用新型是通过以下技术方案实现的：一种LED灯光隔墙，包括倒U型的顶轨、U型的底轨、灯架和两饰面板，顶轨和底轨的两侧均安装有灯架，灯架为H型或U型结构，位于同侧的上下两灯架之间插装饰面板，灯架内嵌装LED灯。

进一步地，灯架为H型结构，灯架与饰面板相对的另一端内部嵌装LED灯，LED灯的灯光可以通过天花板或地面的反射向室内提供照明。

进一步地，饰面板为木饰面板，将室内分割成相对独立且隐私的空间，两饰面板之间填充岩棉，起到防火的作用。

进一步地，饰面板为玻璃饰面板，顶轨顶部内侧和底轨底部内侧均安装有LED灯，且顶轨和底轨的敞口端均由穿孔玻璃框封盖，穿孔玻璃框上均匀开设有透光孔，LED灯的灯光通过穿孔玻璃框照射在两个玻璃饰面板上，起到灯箱及装饰作用。

进一步地，穿孔玻璃框为两端设有裙边的U型结构，顶轨两侧及安装在其两侧的H型灯架内侧紧密地卡接在穿孔玻璃框的U型结构内部，底轨两侧及安装在其两侧的的H型灯架内侧也紧密地卡接在穿孔玻璃框的U型结构内部。

进一步地，灯架为U型结构，其内侧底部安装LED灯，饰面板插装在灯架的敞口端内，LED灯的灯光通过玻璃饰面板透射出来，既能起到照明的作用又能起到装饰的作用，同时不会使灯光太过刺眼。

进一步地，顶轨和底轨的敞口端均由U型盖板封盖，U型盖板的侧边与饰面板紧贴插装在U型灯架内，易于安装及拆卸。

进一步地，顶轨的顶部和底轨的底部均为内凹结构，内凹结构处设有隔音胶带，在提供照明的同时，还可以起到隔音的效果。

上述技术方案中所提供的LED灯光隔墙既可横向也可竖向安装在隔断龙骨中，H型灯架内的LED灯的灯光可以通过天花板或地面的反射为室内提供照明，导轨和底轨内的LED灯的灯光通过穿孔玻璃框照射在两个玻璃饰面板上起到灯箱的作用，U型灯架内的LED灯的灯光通过玻璃媒介透射出来，既能起到照明的作用又能起到装饰的作用。采用上述技术方案可以减少在室内天花板上安装灯管，保证天花板的整洁，增大一些室内空间，一旦电路出现问题时，只需要打开隔墙维修即可，方便快捷，同时可以有效减少人员对天花板灯光维修时造成的安全隐患，LED灯与玻璃结合产生的表面效果呈现出不同的视觉冲击。

附图说明

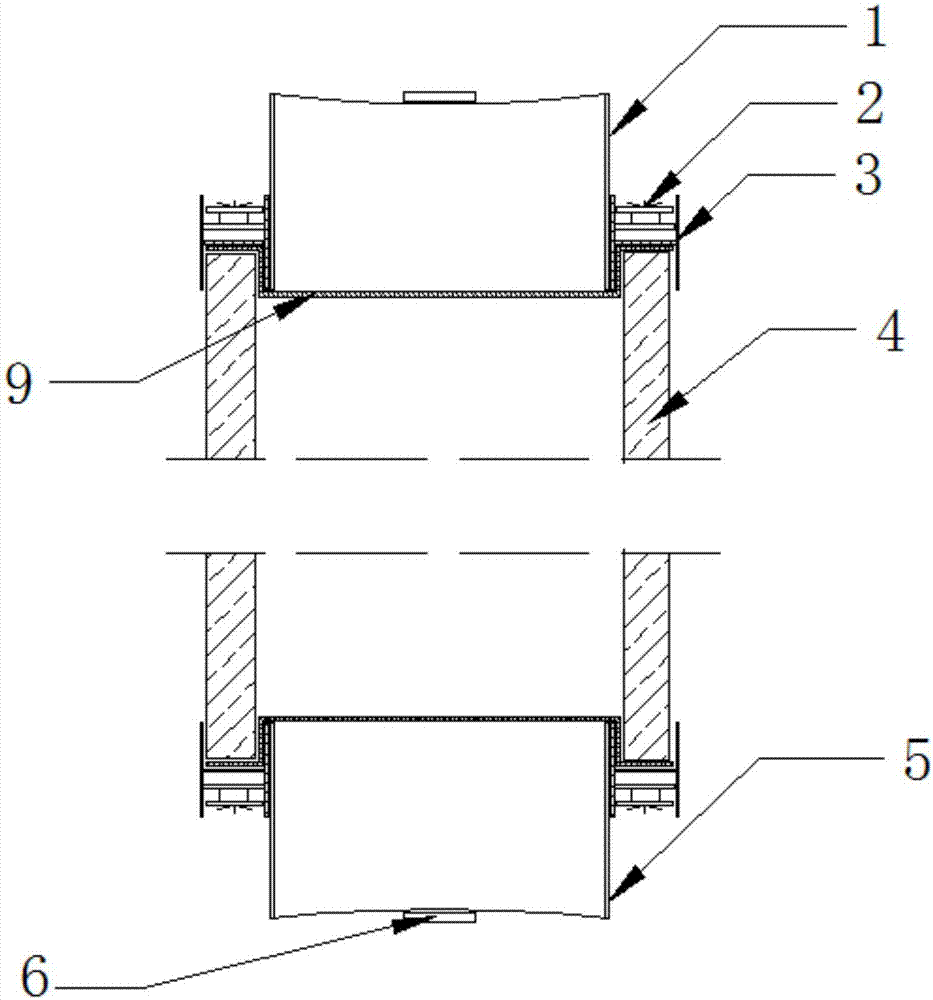

图1为本实用新型第一种实施例的结构示意图；

图2为本实用新型第二种实施例的结构示意图；

图3为本实用新型第三种实施例的结构示意图；

图4为本实用新型第四种实施例的结构示意图。

图中，1、顶轨；2、LED灯；3、灯架；4、饰面板；5、底轨；6、隔音胶带；7、岩棉；8、穿孔玻璃框；9、U型盖板。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1

如图1所示的LED灯光隔墙，其包括倒U型的顶轨1、U型的底轨4、灯架3和两饰面板4，灯架3为H型结构，顶轨1和底轨5的两侧均安装H型灯架3，位于顶轨1和底轨5同侧的上下两H型灯架3之间插装饰面板4，饰面板4为玻璃饰面板，使得整个空间开阔、通亮，H型灯架3与饰面板4相对的另一端嵌装LED灯2；顶轨1和底轨4的敞口端均由U型盖板9封盖，U型盖板9的两端可带有裙边，U型盖板9的侧边与饰面板4紧贴插装在H型灯架3内；顶轨1的顶部和底轨5的底部均为内凹结构，内凹结构处设有隔音胶带6。

实施例2

在实施例1的基础上，饰面板4采用木饰面板，取消了U型盖板9，木饰面板仍然插装在H型灯架3内，两饰面板4之间填充有岩棉7，起到防火的作用，如图2所示。

实施例3

在实施例1的基础上，顶轨1的顶部内侧和底轨5的底部内侧均安装有LED灯2，U型盖板9替换成穿孔玻璃框8，如图3所示，穿孔玻璃框8为两端设有裙边的U型结构，其上均匀开设有透光孔；顶轨1两侧及安装在其两侧的H型灯架3内侧卡接在穿孔玻璃框8的U型结构内部，底轨5两侧及安装在其两侧的H型灯架4内侧也卡接在穿孔玻璃框8的U型结构内部，穿孔玻璃框8的裙边位于H型灯架4的内部空间中，顶轨1和底轨5的敞口端均由穿孔玻璃框8封盖。LED灯的灯光通过穿孔玻璃框8照射在两个玻璃饰面板上，起到灯箱及装饰作用。顶轨1的顶部和底轨5的底部均为内凹结构，内凹结构处设有隔音胶带6。

实施例4

在实施例1的基础上，灯架3采用U型结构，U型盖板9无裙边，如图4所示，灯架3内侧底部安装LED灯2，玻璃饰面板与U型盖板9的侧边紧密插装在U型灯架的敞口端内，LED灯的灯光的照射方向指向玻璃饰面板，LED灯的灯光通过玻璃饰面板透射出来，既能起到照明的作用又能起到装饰的作用，同时不会使灯光太过刺眼。该实施例中的LED灯光隔断墙可以横向安装在龙骨隔墙中，也即两个U型的灯架3按左右方向插装在龙骨隔墙中，龙骨隔墙与天花板之间可留适当空隙。

以上所述实施方式仅表达了本实用新型的一种或多种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
