本实用新型涉及园林绿化技术领域,具体为一种便于安装和拆卸的园林护栏。
背景技术:
在一定的地域运用工程技术和艺术手段,通过改造地形或进一步筑山、叠石、理水、种植树木花草、营造建筑和布置园路等途径创作而成的自然环境和游憩境域,就称为园林,园林内对景物和植被通常会用护栏进行保护,防止内部的景物和植被遭到破坏。
目前市场上现有的园林护栏主要针对稳定性等方面进行改进,如中国专利CN 205100655 U提供的一种园林护栏,具有固定效果稳定防止护栏倾倒造成损坏的优点,但该园林护栏在实际使用过程中在安装的时候会不方便,且在园林需要进行修整时不方便进行拆卸,会影响到工程的进度,故而提出一种便于安装和拆卸的园林护栏来解决上述所提出的问题。
技术实现要素:
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种便于安装和拆卸的园林护栏,具备方便安装和拆卸等优点,解决了目前市场上现有的园林护栏安装的时候会不方便,且在园林需要进行修整时不方便进行拆卸,会影响到工程的进度的问题。
(二)技术方案
为实现上述方便安装和拆卸目的,本实用新型提供如下技术方案:一种便于安装和拆卸的园林护栏,包括敲击顶板,所述敲击顶板的底部开设有卡槽,所述卡槽内固定安装有敲击块,所述敲击块的底部固定安装有敲击柱,所述敲击柱的底部固定安装有插柱,所述插柱的外侧套接有下套柱,所述下套柱的外侧套接有主套柱,所述主套柱上贯穿有横插柱,所述横插柱的两侧均固定安装有位于主套柱外侧的固定块,所述插柱的外侧固定安装有贯穿下套柱外侧的稳固插柱,所述插柱、下套柱和稳固插柱的底部固定安装有安装基座,所述敲击块的底部固定安装有位于主套柱上方的下压翘板,所述下压翘板的下方固定安装有位于主套柱顶部的支撑凸点,所述下压翘板的底部固定安装有位于主套柱左侧的连接拉柱。
优选的,所述连接拉柱的底部固定安装有第一旋转轴。
优选的,所述第一旋转轴的底部固定安装有下压横板。
优选的,所述下压横板的右侧固定安装有位于主套柱左侧的第二旋转轴。
优选的,所述卡槽和敲击块的数量均为五个,所述卡槽和敲击块的连接关系为卡接,所述稳固插柱的底部开设有位于下套柱上的滑槽。
优选的,所述插柱和稳固插柱为一体成型结构,所述稳固插柱的数量为十个,所述稳固插柱以插柱的纵向中线为对称轴对称分布。
(三)有益效果
与现有技术相比,本实用新型提供了一种便于安装和拆卸的园林护栏,具备以下有益效果:
1、该便于安装和拆卸的园林护栏,通过设置敲击块顶部的敲击顶板和卡槽可以有效将数量不等的敲击块和敲击块底部的护栏主体直接固定在一起,方便使整个护栏主体在与安装基座固定之后,更加方便通过敲打敲击顶板来将护栏整体固定稳固,方便了护栏的安装,通过敲击柱、插柱、下套柱、主套柱、横插柱、固定块和稳固插柱之间的结构连接,可以使护栏整体在安装时更加稳定和方便。
2、该便于安装和拆卸的园林护栏,通过设置敲击块底部的下压翘板、支撑凸点、连接拉柱、第一旋转轴、下压横板和第二旋转轴之间的结构连接,可以有效通过对下压横板施加压力,通过下压翘板与支撑凸点的杠杆原理,可以很方便的将栏杆整体从安装基座内拔出,方便了拆卸,有效提高了工程进度。
附图说明
图1为本实用新型结构示意图;

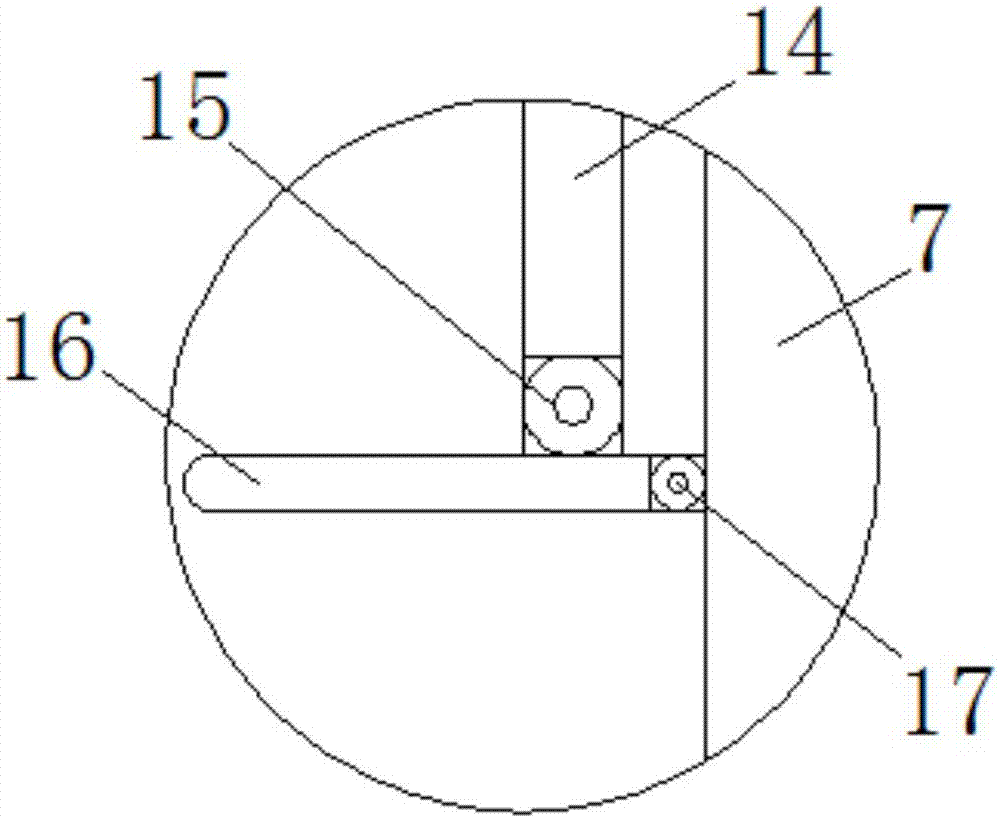

图2为图1中A处放大图。
图中:1敲击顶板、2卡槽、3敲击块、4敲击柱、5插柱、6下套柱、7主套柱、8横插柱、9固定块、10稳固插柱、11安装基座、12下压翘板、13支撑凸点、14连接拉柱、15第一旋转轴、16下压横板、17第二旋转轴。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-2,本实用新型提供一种技术方案:一种便于安装和拆卸的园林护栏,包括敲击顶板1,敲击顶板1的底部开设有卡槽2,卡槽2和敲击块3的数量均为五个,卡槽2和敲击块3的连接关系为卡接,稳固插柱10的底部开设有位于下套柱6上的滑槽,卡槽2内固定安装有敲击块3,敲击块3的底部固定安装有敲击柱4,敲击柱4的底部固定安装有插柱5,插柱5和稳固插柱10为一体成型结构,稳固插柱10的数量为十个,稳固插柱10以插柱5的纵向中线为对称轴对称分布,插柱5的外侧套接有下套柱6,下套柱6的外侧套接有主套柱7,主套柱7上贯穿有横插柱8,横插柱8的两侧均固定安装有位于主套柱7外侧的固定块9,插柱5的外侧固定安装有贯穿下套柱6外侧的稳固插柱10,通过设置敲击块3顶部的敲击顶板1和卡槽2可以有效将数量不等的敲击块3和敲击块3底部的护栏主体直接固定在一起,方便使整个护栏主体在与安装基座11固定之后,更加方便通过敲打敲击顶板1来将护栏整体固定稳固,方便了护栏的安装,通过敲击柱4、插柱5、下套柱6、主套柱7、横插柱8、固定块9和稳固插柱10之间的结构连接,可以使护栏整体在安装时更加稳定和方便,插柱5、下套柱6和稳固插柱10的底部固定安装有安装基座11,敲击块3的底部固定安装有位于主套柱7上方的下压翘板12,下压翘板12的下方固定安装有位于主套柱7顶部的支撑凸点13,下压翘板12的底部固定安装有位于主套柱7左侧的连接拉柱14,连接拉柱14的底部固定安装有第一旋转轴15,第一旋转轴15的底部固定安装有下压横板16,下压横板16的右侧固定安装有位于主套柱7左侧的第二旋转轴17,通过设置敲击块3底部的下压翘板12、支撑凸点13、连接拉柱14、第一旋转轴15、下压横板16和第二旋转轴17之间的结构连接,可以有效通过对下压横板16施加压力,通过下压翘板12与支撑凸点13的杠杆原理,可以很方便的将栏杆整体从安装基座11内拔出,方便了拆卸,有效提高了工程进度。
该文中出现的电器元件均与外界的主控器及220V市电电连接,并且主控器可为计算机等起到控制的常规已知设备。
综上所述,该便于安装和拆卸的园林护栏,通过设置敲击块3顶部的敲击顶板1和卡槽2可以有效将数量不等的敲击块3和敲击块3底部的护栏主体直接固定在一起,方便使整个护栏主体在与安装基座11固定之后,更加方便通过敲打敲击顶板1来将护栏整体固定稳固,方便了护栏的安装,通过敲击柱4、插柱5、下套柱6、主套柱7、横插柱8、固定块9和稳固插柱10之间的结构连接,可以使护栏整体在安装时更加稳定和方便,通过设置敲击块3底部的下压翘板12、支撑凸点13、连接拉柱14、第一旋转轴15、下压横板16和第二旋转轴17之间的结构连接,可以有效通过对下压横板16施加压力,通过下压翘板12与支撑凸点13的杠杆原理,可以很方便的将栏杆整体从安装基座11内拔出,方便了拆卸,有效提高了工程进度,解决了目前市场上现有的园林护栏安装的时候会不方便,且在园林需要进行修整时不方便进行拆卸,会影响到工程的进度的问题。
