一种便于携带的水杯的制作方法

本实用新型涉及到水杯，特别涉及到一种便携带的水杯。

背景技术：

充量的饮水能促进人体新陈代谢，排毒工作，对人体健康具有重要的作用。很多旅行者出于卫生或者其他原因都选择携带自己的水杯在旅行路程中饮水。在旅行途中，需要携带很多的行李，繁多的行李使得人们出行不便，也给人们增添了旅途烦恼。因此，对于旅客来说如何方便的取拿水杯饮水是水杯设计者不可避免的问题。目前市场上的水杯，功能众多比如带有指南针、电灯等等，但是没有解决如何简便携带和快速取拿的问题。

技术实现要素：

为了解决现有技术中水杯不能简单携带和快速取拿的问题，本实用新型提出一种便于携带的水杯。

一种便于携带的水杯，包括杯体和杯盖，在所述杯体上设有卡合结构，所述卡合结构为弹簧锁或者C形卡合结构，所述弹簧锁包括锁舌、锁槽和开关，在所述杯体上设有凹槽安装弹簧锁；所述C形卡合结构一端设有卡槽，另一端卡舌，卡舌可以卡合在卡槽中。

进一步的，所述卡舌呈梯形，相应地卡槽也呈梯形，以便更容易插入卡槽中；

进一步的，C形卡合结构卡合后直径比杯体直径大0.5-1mm；

进一步的，C形卡合结构由弹性塑料制成；

进一步的，C形卡合结构可以粘贴在杯体上。

本实用新型的有益效果由于在杯体设置了快速卡合结构，使用者可以使用这个结构把水杯迅速卡合要卡合的物体上，比如背包或者腰带上。使用时松开卡合结 构，可以迅速取拿下来饮水。弹簧锁结构是整合在水杯上的，结构紧凑，卡合速度快。C形卡合结构能够将水杯固定更多的物体上比如扶手栏杆，应用场合多，另外C形卡合结构在不使用时，可以包围在水杯上，供使用者手持装有温度较高水的水杯，起到隔热和增大摩擦力的作用。

附图说明

图1为本实用新型便于携带的水杯的第一实施例的结构示意图；

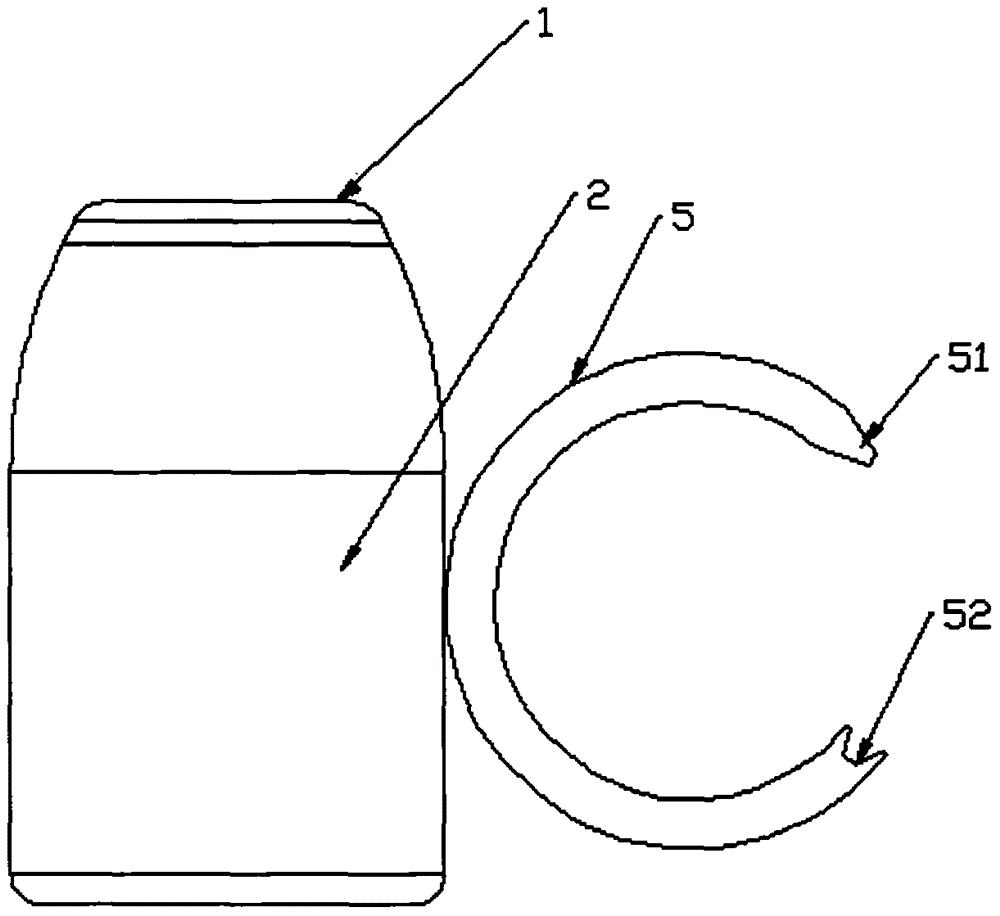

图2为本实用新型便于携带的水杯的第二实施例卡合结构没有卡合时的示意图；

图3为本实用新型便于携带的水杯第二实施例卡合结构围绕水杯时的结构示意图；

下面结合附图和具体实施例对一种便于携带的水杯作进一步的说明。

具体实施方式

在图1至图3中，1为杯盖，2为杯体，3为弹簧锁，31为锁舌，4为弹簧锁的开关，5为C形卡合结构，51为卡舌，52为卡槽。

参见图1至图3，一种便于携带的水杯，包括杯体2和杯盖1，在所述杯体1上设有卡合结构，卡合结构能将水杯快速卡合固定在相应的物体上，比如背包。卡合结构的形式可以是现有技术中能实现卡合功能的各种结构。

在本实施例一中，卡合结构为弹簧锁3。为了安装弹簧锁3，杯体2开设有安装槽(图中未示出)，安装槽的形状与弹簧锁3的形状相适应。在本体上设有凹槽安装弹簧锁3。弹簧锁3为现有结构，包括锁舌31，锁槽(图中未示出)和开关4。当使用时，将锁舌31插入锁槽里面即将水杯固定在物体上。按下开关4，即能解锁可以将水杯取拿出来。

在本实施列二种，所述卡合结构呈C形卡合结构5，在其一端设有卡槽52，另一端卡舌51。卡舌51可以卡合在卡槽52中。在卡舌51上也有开关(图中未显示)，按下开关，即可解锁卡合结构。其结构与汽车上安全带解锁结构相同，属于现有技术，不再赘述。所述卡舌51呈梯形，起到导向作用，相应地卡槽52也呈梯形， 以便更容易插入卡槽中。C形卡合结构5可以用3M公司胶水粘贴在杯体上。当然也可以使用其他的连接方式，比如铆钉连接。C形卡合结构5卡合后直径比杯体1直径大0.5-1mm。这样C形卡合结构5在不使用时，可以包围在水杯1上，供使用者手持装有温度较高水的水杯，起到隔热和增大摩擦力的作用。C形卡合结构5可以由弹性塑料制成。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
