一种高强质轻的复合式桌面的制作方法

本实用新型涉及桌子的技术领域，特别涉及一种高强质轻的复合式桌面。

背景技术：

目前，桌子用面板有实木板、免漆板、玻璃板、石板、塑料板等，市场上的桌子面板大多以实木板和玻璃板为主，实木板是以实木为主要材质制作而成，由于其原生态、自然形态被人们喜爱，而实木板的耐磨性及耐热性较低，不便于清洁，用实木板制成的桌面需要经常保养，不然会很容易坏掉，而玻璃板具有易碎的特点，即使是强化玻璃，遇到较大的撞击时，也会破碎，不方便搬运和运输，而塑料板具有可塑性强、耐腐蚀、强度高等优点，被广泛应用于桌面板材，但是目前现有的塑料桌面仍然存在重量大的问题，不方便搬运，劳动强度较高，为了保证塑料板高强度的情况下，降低其重量，有必要提出一种高强质轻的复合式桌面。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供一种高强质轻的复合式桌面，其旨在解决现有技术中桌子面板重量大，不方便搬运，劳动强度高的技术问题。

为实现上述目的，本实用新型提出了一种高强质轻的复合式桌面，包括上桌面和下桌面，所述的上桌面的正面光滑，背面设置有U型卡槽，所述的上桌面的前端两侧设置第一圆角，所述的下桌面的背面压制有规则排列的微小沉孔，所述的下桌面的正面设置有连续的填胶槽，所述的下桌面的前端两侧设置有第二圆角，所述的下桌面正面设置有U型嵌槽，所述的U型嵌槽内嵌于U型卡槽 中实现上桌面与下桌面嵌合，所述的上桌面与下桌面还通过填胶槽内填有的粘胶实现连接。

作为优选，所述的上桌面和下桌面均为一体式结构。

作为优选，所述的微小沉孔为圆形，所述的微小沉孔相邻间距为2～10mm。

作为优选，所述的U型卡槽沿上桌面的外轮廓设置，所述的U型卡槽的开口方向朝下。

作为优选，所述的U型嵌槽沿下桌面的外轮廓设置，所述的U型嵌槽的开口方向朝上。

作为优选，所述的U型嵌槽与U型卡槽围城U型空腔。

作为优选，所述的下桌面的背面前端和后端均开设有螺孔。

本实用新型的有益效果：与现有技术相比，本实用新型提供的一种高强质轻的复合式桌面，结构合理，整个桌面采用上桌面和下桌面通过胶粘复合而成，增加了桌面的整体强度，且下桌面呈网壳状结构，其上的微小沉孔间距较小，不仅减轻了桌面整体的重量，还具有较高的可塑性和强度，方便搬运，上桌面与下桌面均为一体式结构，内部分子连接性强，进一步提高了桌面的强度，且上桌面的正面光滑，具有较高的光洁度，方便清洁，具有较高的应用价值。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型实施例一种高强质轻的复合式桌面的结构示意图；

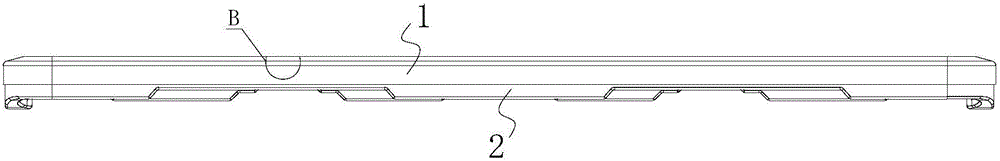

图2是本实用新型实施例一种高强质轻的复合式桌面的前侧示意图；

图3是图1中的A部局部示意图；

图4是图2中的B部的剖视图；

图5是本实用新型实施例的上桌面的结构示意图。

图中：1-上桌面、11-U型卡槽、12-第一圆角、2-下桌面、21-微小沉孔、22- 填胶槽、23-第二圆角、24-U型嵌槽、25-螺孔、3-U型空腔。

【具体实施方式】

为使本实用新型的目的、技术方案和优点更加清楚明了，下面通过附图中及实施例，对本实用新型进行进一步详细说明。但是应该理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。

参阅图1至图5，本实用新型实施例提供一种高强质轻的复合式桌面，包括上桌面1和下桌面2，所述的上桌面1的正面光滑，背面设置有U型卡槽11，所述的上桌面1的前端两侧设置第一圆角12，所述的下桌面2的背面压制有规则排列的微小沉孔21，所述的下桌面2的正面设置有连续的填胶槽22，所述的下桌面2的前端两侧设置有第二圆角23，所述的下桌面2正面设置有U型嵌槽24，所述的U型嵌槽24内嵌于U型卡槽11中实现上桌面1与下桌面2嵌合，所述的上桌面1与下桌面2还通过填胶槽22内填有的粘胶实现连接。

其中，所述的上桌面1和下桌面2均为一体式结构，分子间相互作用力大，进而提高了上桌面1与下桌面2的整体强度。

进一步地，所述的微小沉孔21为圆形，所述的微小沉孔21相邻间距为2～10mm。下桌面2为网壳状结构，重量大大减小，可塑性强且强度高，微小沉孔21间距小，排列紧密，粘合后的整个桌面强度更高。

进一步地，所述的U型卡槽11沿上桌面1的外轮廓设置，所述的U型卡槽11的开口方向朝下，所述的U型嵌槽24沿下桌面2的外轮廓设置，所述的U型嵌槽24的开口方向朝上，所述的U型嵌槽24与U型卡槽11围城U型空腔3，U型空腔3中可以嵌入桌架，使得桌架与桌面为一体结构。

更进一步地，所述的下桌面2的背面前端和后端均开设有螺孔25。通过在 下桌面2的背面前端和后端连接横梁，可进一步提高桌面的强度。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等，均应包含在本实用新型的保护范围之内。
