便于拆卸组装的置物架的制作方法

本实用新型涉及日用品领域，具体涉及置物架。

背景技术：

洁净室，亦称无尘车间、无尘室或清净室。洁净室的主要功能为室内污染控制，没有洁净室，污染敏感零件不可能批量生产。洁净室被定义为具备空气过滤、分配、优化、构造材料和装置的房间，其中特定的规则的操作程序以控制空气悬浮微粒浓度，从而达到适当的微粒洁净度级别。

目前洁净室内通常不设有置物架，无法实现器件的摆放，此外，即使设有置物架，也是一体成型的置物架，不便于根据实际需求进行改变。

技术实现要素：

本实用新型的目的在于提供便于拆卸组装的置物架，以解决上述技术问题。

本实用新型所解决的技术问题可以采用以下技术方案来实现：

便于拆卸组装的置物架，包括一置物架主体，其特征在于，所述置物架主体是由至少两个中空件相连构成的置物架主体；

所述中空件的外壁上设有用于中空件间相连的固定件，所述固定件是磁性体或魔术贴。

本实用新型通过中空件的外壁上设有固定件，从而实现多个中空件通过所述固定件可拆卸连接，便于置物架主体的组装与拆卸。本实用新型也不仅限于洁净室用，可以家用或者非洁净区使用。

所述中空件的外壁上设有至少四个磁性体；

所述磁性体以所述中空件的中心轴线为旋转中心线等间隔角度排布于所述中空件的外壁上。

本实用新型通过优化传统的置物架一体化成型的结构，通过中空件的内壁实现物品的放置，通过中空件的外壁上设有的磁性体，实现至少两个中空件磁性相连构成置物架主体。

所述中空件的外壁上设有至少四个磁性体中相邻的磁性体磁性相异。

所述中空件的外壁上相邻的磁性体的间隔角度为60°。

所述中空件的外壁上相邻的磁性体的间隔角度为90°。

所述中空件是由金属或者非金属构成的中空件。

所述中空件是磁性金属构成的中空件。便于磁性连接。

所述中空件是由玻璃构成的中空件。

所述中空件是由塑料构成的中空件。

所述中空件是由不锈钢构成的中空件。

所述中空件的外壁上设有至少四个用于放置磁性体的凹槽，所述凹槽的深度不大于所述磁性体的厚度，所述凹槽的横截面与所述磁性体的横截面相匹配。

当中空件为不锈钢构成的中空件时，便于实现磁性体的可拆卸连接。

当中空件为塑料构成的中空件时，所述磁性体通过一胶黏层固定于所述凹槽内。

所述磁性体呈一圆柱体状磁性体、长方体状磁性体、棱柱状磁性体中的任意一种。

所述磁性体的横截面的面积不小于1cm²。

本实用新型通过限定磁性体的横截面的面积，保证两个中空件通过磁性体相连时的磁性体间的吸力。

至少四个凹槽中相邻的所述凹槽内设有磁性体的磁极方向相反。

所述中空件的外壁上设有六个所述凹槽，六个所述凹槽以所述中空件的中心轴线为旋转中心线呈环状等间隔角度排布于所述中空件的外壁上。

六个所述凹槽中相邻的所述凹槽内设有磁性体的磁极方向相反。

便于实现中空件的相互组合。

所述磁性体是磁粉，所述中空件的外壁通过胶黏层固定有一由磁性体构成的磁性层。

所述中空件是空心圆柱体状、空心六棱柱状中任意一种形状的中空件。

所述中空件的外壁上沿着所述中空件的中心轴线方向还设有等间距排布的至少两个磁性体。

便于实现相邻中空件的连接稳定性。

所述中空件的至少一端设有盖子。实现中空件的密封。所述中空件的两端均设有盖子。

所述中空件也可以没有盖子。所述中空件可以配套有一个盖子或者两个盖子。实现中空件的单侧封闭、双侧封闭或者两端导通三种不同的情况。

所述中空件包括第一塑料件、第二塑料件，所述第一塑料件与所述第二塑料件可拆卸连接；

所述第一塑料件上设有第一凹槽、第一杆状体，所述第二塑料件上设有第二凹槽、第二杆状体；

所述第一塑料件与所述第二塑料件连接时，所述第一凹槽与所述第二凹槽围成用于放置磁铁的安装位，所述第一杆状体与所述第二杆状体围成一转轴；

所述转轴外套设有所述磁铁；

所述磁铁呈一圆环状，所述磁铁的外环壁上沿着径向设有至少一对磁极。

便于当两个中空件相连时，磁铁可根据实际情况转动调整中空件间相连的磁铁磁极。

所述中空件的外壁上设有至少四个魔术贴；

所述魔术贴以所述中空件的中心轴线为旋转中心线等间隔角度排布于所述中空件的外壁上；

所述魔术贴是魔术贴子面或魔术贴母面，魔术贴子面与魔术贴母面相邻设置在所述中空件的外壁上。

本实用新型通过中空件的内壁实现物品的放置，通过中空件的外壁上设有的磁性体，实现至少两个中空件磁性相连构成置物架。

所述中空件的外壁上相邻的魔术贴的间隔角度为60°。

所述中空件的外壁上相邻的魔术贴的间隔角度为90°。

附图说明

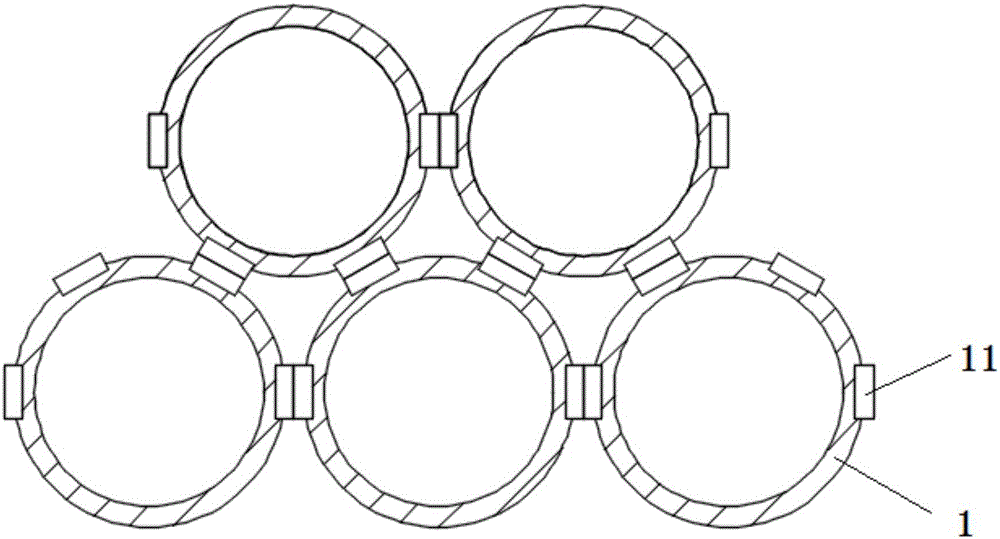

图1为本实用新型的一种结构示意图；

图2为本实用新型的另一种结构示意图；

图3为本实用新型的中空件的一种结构示意图；

图4为本实用新型的另一种结构示意图；

图5为本实用新型的中空件的另一种结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示进一步阐述本实用新型。

参见图1、图2、图3、图4、图5，便于拆卸组装的置物架，包括一置物架主体，置物架主体是由至少两个中空件1相连构成的置物架主体；中空件的外壁上设有用于中空件间相连的固定件，固定件是磁性体或魔术贴。本实用新型通过中空件的外壁上设有固定件，从而实现多个中空件通过固定件可拆卸连接，便于置物架主体的组装与拆卸。

中空件1的外壁上设有至少四个磁性体11；磁性体11以中空件1的中心轴线为旋转中心线等间隔角度排布于中空件1的外壁上。本实用新型通过优化传统的置物架一体化成型的结构，通过中空件1的内壁实现物品的放置，通过中空件1的外壁上设有的磁性体11，实现至少两个中空件1磁性相连构成置物架主体。

中空件1的外壁上相邻的磁性体11的间隔角度为60°。

中空件1是由塑料构成的中空件1。中空件1是由不锈钢构成的中空件1。

中空件1的外壁上设有至少四个用于放置磁性体11的凹槽，凹槽的深度不大于磁性体11的厚度，凹槽的横截面与磁性体11的横截面相匹配。当中空件1为不锈钢构成的中空件1时，便于实现磁性体11的可拆卸连接。当中空件1为塑料构成的中空件1时，磁性体11通过一胶黏层固定于凹槽内。

磁性体11呈一圆柱体状磁性体、长方体状磁性体、棱柱状磁性体中的任意一种。

磁性体11的横截面的面积不小于1cm²。本实用新型通过限定磁性体11的横截面的面积，保证两个中空件1通过磁性体11相连时的磁性体11间的吸力。

参见图3，中空件1的外壁上设有六个凹槽，六个凹槽以中空件1的中心轴线为旋转中心线呈环状等间隔角度排布于中空件1的外壁上。六个凹槽中相邻的凹槽内设有磁性体11的磁极方向相反。便于实现中空件1的组合。也可以中空件的外壁设有五个凹槽。如图4。

磁性体是磁粉，中空件1的外壁通过胶黏层固定有一由磁性体构成的磁性层。

中空件1是空心圆柱体状、空心六棱柱状中任意一种形状的中空件1。

中空件1的外壁上沿着中空件1的中心轴线方向设有等间距排布的至少三个磁性体11。便于实现相邻中空件1的连接稳定性。

中空件1的至少一端设有盖子。实现中空件1的密封。

参见图5，中空件1包括第一塑料件、第二塑料件，第一塑料件与第二塑料件可拆卸连接；第一塑料件上设有第一凹槽、第一杆状体，第二塑料件上设有第二凹槽、第二杆状体；第一塑料件与第二塑料件连接时，第一凹槽与第二凹槽围成用于放置磁铁的安装位，第一杆状体与第二杆状体围成一转轴；转轴12外套设有磁性体11；磁性体11呈一圆环状，磁铁的外环壁上沿着径向设有至少一对磁极。便于当两个中空件1相连时，磁铁可根据实际情况转动调整中空件1间相连的磁铁磁极。

以上显示和描述了本实用新型的基本原理和主要特征以及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
