自动供水式储水箱的制作方法

本实用新型涉及一种自动供水装置，具体涉及一种主要应用于电蒸箱、蒸汽烤箱的自动供水式储水箱。

背景技术：

电蒸箱、蒸汽烤箱是利用高温水蒸气对食物进行烹饪的厨房电器。现有上的电蒸箱、蒸汽烤箱，是通过水泵把水从储水箱中抽出，输送到蒸发盘加热产生高温水蒸气烹调食物，其结构存在两个缺陷：一是水泵是电器元件，容易出现故障，一旦水泵出现故障，就必请专业维修人员上门维修或把机器寄回厂家进行维修，不仅使用寿命短，而且维修成本高；二是采用水泵供水其供水量不精确，供水量不均匀会严重影响蒸汽的输出量，直接影响到食物的烹饪效果。

现有技术电蒸箱、蒸汽烤箱的供水装置在方便维修、使用寿命蒸汽输出量稳定性方面等有待提升。

技术实现要素：

本实用新型针对现有电蒸箱、蒸汽烤箱的供水装置存在的不足，提供一种结构简单、供水均匀、而且节约能源的自动供水式储水箱。

本实用新型的技术方案如下:

一种自动供水式储水箱，包括水箱，以及设置在水箱上的水箱注水口和水箱出水口，其特征在于：还包括通过连接管与水箱水路连接的能自动控制进水的水位箱组件；水位箱组件上设置有水位箱进水口，以及与发热装置水路连通的水位箱出水口。

上述水箱上还设置有与连接管连通的换气口。

上述水位箱组件上还设置有根据水位变化能够自动控制开合的换气口，换气口与连接管连通。

上述水箱上的换气口与水位箱组件上能够根据水位自动开合的换气口通过连接管连通。

上述水箱出水口与水位箱进水口通过连接管连通。

本实用新型的有益效果一是节省成本、降低维修率：现有自动供水装置的电器元件随着时间越长，出现故障的机会率就越高，本实用新型是利用大气压力所产生的物理现象代替水泵供水，不需要使用任何电器元件，从而降低维修率和制造成本；二是实现自动供水，且每次供水量精确：利用大气压所产生的物理现象代替水泵实现换气及自动供水，利用水位的浮力实现均匀的供水，节约能源。

附图说明

图1是本实用新型自动供水式储水箱结构示意图。

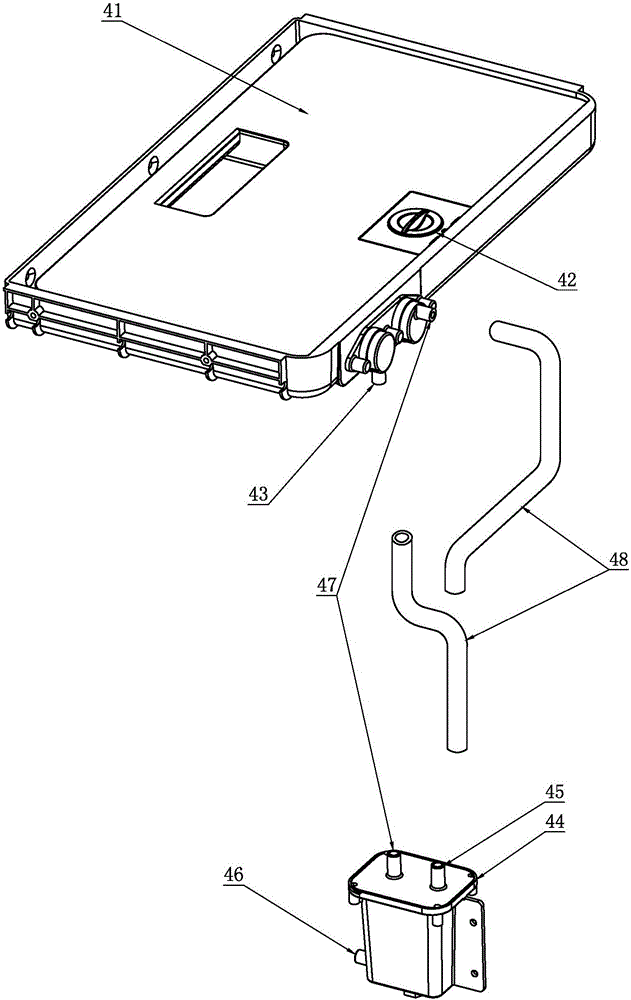

图2是本实用新型自动供水式储水箱爆炸结构示意图。

图3是本实用新型应用整机立体结构示意图。

图4是本实用新型应用整机的剖面结构示意图之一。

图5是本实用新型应用整机的剖面结构示意图之二。

其中：1、外壳；11、控制装置；2、腔体；3、炉门组件；4、自动供水式储水箱；41、水箱；42、水箱注水口；43、水箱出水口；44、水位箱组件；45、水位箱进水口；46、水位箱出水口；47、换气口；48、连接管；5、发热装置。

具体实施方式

为更清楚地说明本实用新型的内容，下面结合附图和具体实施方式作进一步的描述。

如图1、图2和图4所示，一种自动供水式储水箱4，包括水箱41，以及设置在水箱41上的水箱注水口42和水箱出水口43，其特征在于：还包括通过连接管48与水箱41水路连接的能自动控制进水的水位箱组件44；水位箱组件44上设置有水位箱进水口45，以及与发热装置5水路连通的水位箱出水口46。水箱出水口43与水位箱进水口45通过连接管48连通。

水箱41上还设置有与连接管48连通的换气口47。水位箱组件44上还设置有根据水位变化能够自动控制开合的换气口47，换气口47与连接管48连通。水箱41上的换气口47与水位箱组件44上能够根据水位自动开合的换气口47通过连接管48连通。

如图1和图2所示，按照时候，用连接管48把水箱41与水位箱组件44之间的换气口47连通，将水箱出水口43与水位箱进水口45连通，整个自动供水式储水箱4即组装完成。

如图3、图4和图5所示，自动供水式储水箱4组装到电蒸箱、蒸汽烤箱等整机上时，安装在外壳1与腔体2之间，电蒸箱、蒸汽烤箱等整机还包括炉门组件3和控制装置11；自动供水式储水箱4的水箱41安装在整机上部的控制装置之后，自动供水式储水箱4的水位箱组件44按照在整机的侧面，自动供水式储水箱4下部与发热装置5连通并为其自动供水。

实际使用时，水箱41的换气口47和水箱出水口43同时受到相等的大气压力挤压着，两股大气压力互相抵消了，因此水箱41内的水受到重力影响，从水箱出水口43流进水位箱组件44；因为大气压力，所以同时有同等体积的空气从水位箱组件44的换气口47进入到水箱41中；随着流入水位箱组件44中的水越来越多，水位箱组件44中的水位不断上升，当水位箱组件44中的水位上升至设定高度时候，水位箱组件44上的换气口47被堵住，与此同时换气口47与空气的接触立刻被隔断，因此换气口47不再受到大气压力的挤压，此时只有水位箱进水口45受到大气压力的挤压，因为水位箱进水口45被大气压力挤压着，所以水箱41内的水不能继续从水箱出水口43流出；当发热装置5开始运作时，水位箱组件44中的水逐渐被消耗掉，水位箱组件44里的水位开始下降，与此同时水位箱组件44上的换气口47不再被堵住，换气口47再次与空气接触并受到大气压力的挤压，因为换气口47和水箱出水口43受到的大气压力相等，所以两股大气压力再次互相抵消，水箱41内的水受到重力影响，继续从水箱出水口43流进水位箱组件44。当水位箱组件44里的水位再次上升到设定高度时，储水箱内的水再次停止流出。自动供水式储水箱实用新型就是利用大气压力所产生的这些物理现象达到不需水泵也能达到自动供水，利用水位上升产生的浮力控制换气口47开合达到每次供水量一致的效果。

上述实施例不能认为是对本实用新型保护范围的限制，本领域内的技术人员基于本实用新型技术方案或手段做出的改进，均应落入本实用新型权利要求的保护范围。
