烹饪器具的制作方法

本实用新型涉及炊具技术领域，尤其涉及一种烹饪器具。

背景技术：

目前市场上的诸如电饭煲等的烹饪器具通常包括煲体和盖体，待烹饪的食物容装在煲体中，盖体相对于煲体能够在打开位置和盖合位置之间移动。在实践中，有些操作往往要求在盖体处于盖合位置时进行，例如按下控制面板上的诸如“加热”等的操作按键。然而，目前现有的烹饪器具大多没有开盖检测装置，因此，用户在使用过程中很容易在盖体处于打开位置时误碰到控制面板上的操作按键，导致烹饪器具在开盖状态进入工作模式，存在一定的安全隐患。

技术实现要素：

本实用新型是为了至少部分地解决现有技术中存在的上述问题。

本实用新型提供一种烹饪器具。该烹饪器具包括煲体、盖体、开盖检测装置以及控制装置。所述煲体中设置有用于容装食物的容装部。所述盖体设置在所述煲体上，并且能够相对于所述煲体在打开位置和盖合位置之间移动，当所述盖体处于所述盖合位置时，所述盖体和所述容装部之间形成烹饪空间。所述开盖检测装置包括第一接合件以及能够根据所述盖体打开或盖合而在预定范围内移动的第二接合件。所述第一接合件和所述第二接合件配置为当所述盖体处于所述盖合位置时，所述第二接合件与所述第一接合件接合，且当所述盖体处于所述打开位置时，所述第二接合件与所述第一接合件脱离。所述控制装置配置为基于所述第一接合件和所述第二接合件的接合状态判断所述烹饪器具是否处于盖合位置。

以此设置方式，开盖检测装置能够检测盖体的开盖状态，即能够检测盖体是否处于盖合位置，从而使得使用者仅在盖体处于盖合位置时进行加热等的烹饪操作，提高了安全性能。

优选地，所述第二接合件能够沿竖直方向在所述预定范围内移动，当所述盖体从所述打开位置移动至所述盖合位置时，所述第二接合件沿竖直向上的方向移动以接合所述第一接合件，且当所述盖体从所述盖合位置移动至所述打开位置时，所述第二接合件沿竖直向下的方向移动以与所述第一接合件脱离。

以此设置方式，当盖体从盖合位置移动至打开位置时，第二接合件可以在自身重力的作用下与第一接合件脱离接合，而无需额外使用其他的部件施加力。

优选地，所述开盖检测装置包括弹簧，所述弹簧套设在所述第二接合件上，使得所述盖体从所述盖合位置移动至所述打开位置时，所述弹簧带动第二接合件沿所述第一接合件和所述第二接合件彼此脱离的方向移动。

以此设置方式，当盖体从盖合位置移动至打开位置时，第二接合件还可以在弹簧弹力的作用下与第一接合件脱离接合。此外，通过提供这样的弹簧，可以放大盖体任何轻微的未盖合缝隙，使得即使用户未关严盖体或者盖体因为倾斜而轻微漏开，开盖检测装置均可以灵敏地检测到并给出告警提示。

优选地，所述煲体上设置有定位件，当所述盖体盖合所述煲体时，所述第二接合件与所述定位件接合，以使所述第二接合件沿竖直向上的方向移动。

优选地，所述第一接合件为微动开关，所述微动开关包括触点和连接端。所述触点构造为在所述盖体处于所述盖合位置时与所述第二接合件接合。所述连接端构造为连接至所述控制装置，以将所述第一接合件与所述第二接合件的接合状态传递至所述控制装置。

微动开关外形小，无需在盖体中提供过多的空间。且微动开关灵敏度高，因此即使在盖体的打开幅度较小的情况下也能真实地检测到盖体的打开状态。

优选地，所述第一接合件和所述第二接合件分别设置在盖体和煲体上，或者同时设置在盖体或煲体上。

优选地，所述第二接合件包括细长主体和设置在所述主体中段位置并且横截于细长主体的延伸方向横向突出的突出部。

优选地，所述细长主体穿过上限位孔和下限位孔延伸，所述突出部被限制在所述上限位孔和所述下限位孔之间。

以此设置方式，当盖体从盖合位置移动至打开位置时，第二接合件不会因为自身重力而从烹饪器具掉落。

优选地，所述预定范围为2～5mm。预定范围在该范围内时，既能满足微动开关的灵敏度的要求，又不会因为移动范围过大而使得烹饪器具的尺寸增加。

优选地，所述控制装置配置为在所述烹饪器具处于打开位置时关闭所述烹饪器具的按键功能。以此设置方式，即使使用者不小心触碰到操作按键，烹饪器具也不会进行加热等烹饪操作，提高安全性能。

在实用新型内容中引入了一系列简化形式的概念，这将在具体实施方式部分中进一步详细说明。本实用新型内容部分并不意味着要试图限定出所要求保护的技术方案的关键特征和必要技术特征，更不意味着试图确定所要求保护的技术方案的保护范围。

附图说明

从下面结合附图对本实用新型示意性实施方式的描述中，本实用新型的上述和其它方面将变得更明显和更容易理解，在附图中：

图1为本实用新型的烹饪器具的分解立体图；

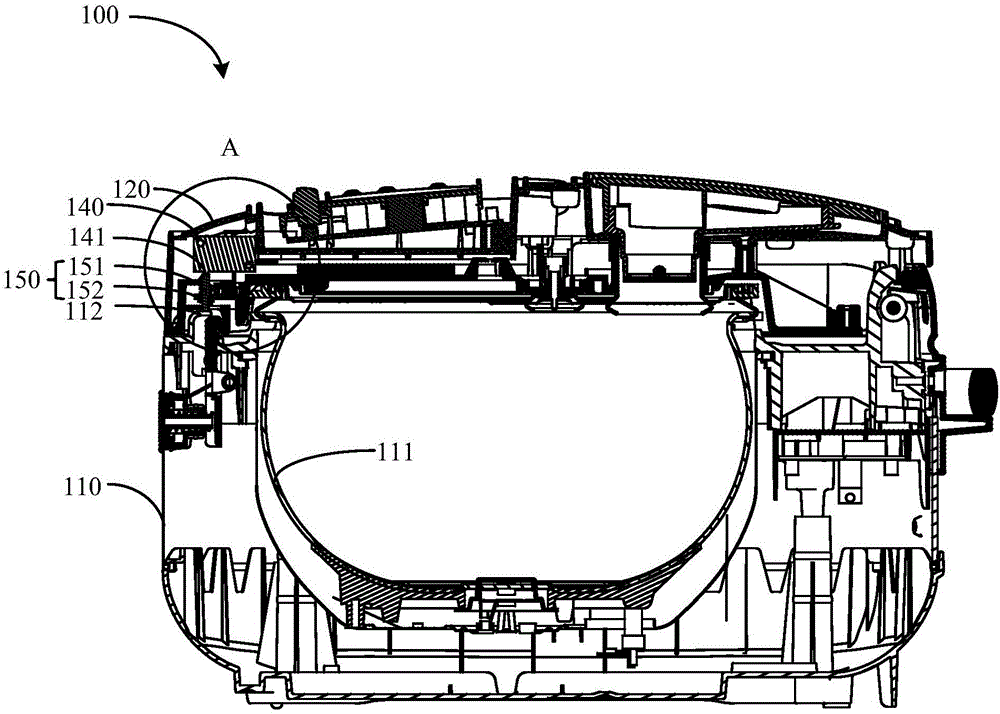

图2为图1中示出的烹饪器具的截面图，其中盖体处于盖合位置；

图3为图2中示出的烹饪器具A部的局部放大图；以及

图4为图1中示出的烹饪器具的截面图，其中盖体处于打开位置。

具体实施方式

在下文的描述中，给出了大量具体的细节以便提供对本实用新型更为彻底的理解。然而，对于本领域技术人员来说显而易见的是，本实用新型可以无需一个或多个这些细节而得以实施。在其它的例子中，为了避免与本实用新型发生混淆，对于本领域公知的一些技术特征未进行描述。

为了彻底了解本实用新型，将在下列的描述中提出详细的结构。显然，本实用新型的实施例并不限定于本领域的技术人员所熟习的特殊细节。本实用新型的较佳实施例详细描述如下，然而除了这些详细描述外，本实用新型还可以具有其它实施方式。需要说明的是，本文中所使用的术语“上”、“下”、“前”、“后”、“左”、“右”以及类似的表述只是为了说明的目的，并非限制。

图1示意性地示出了按照本实用新型的一个优选实施方式的烹饪器具100。可以理解，根据本实用新型的烹饪器具100可以为电饭煲、电压力锅或其它烹饪器具。

如图1所示，烹饪器具100主要包括煲体110和盖体120。煲体110基本上呈圆角长方体形状。煲体110中设置有用于容装食物的内锅111(作为“容装部”的一个实施例)。在本实施方式中，内锅111可拆卸地设置在煲体110中，以便于清洗。在本实用新型未示出的其他实施方式中，内锅也可以固定地设置在煲体110中。煲体110上还设置有定位件112，当盖体120盖合在煲体110上时，该定位件112用于抵靠下文将要详细描述的活动导柱，以使活动导柱向上移动。

盖体120基本上呈圆角长方体形状，并且与煲体110的形状基本上对应。盖体120能够通过开盖轴或铰链部件(未图示)等连接至煲体110，并且能够相对于煲体110在打开位置和盖合位置之间移动，例如旋转、平移等。其中，当盖体120处于盖合位置时，盖体120和煲体110的内锅(即容装部)111之间形成烹饪空间。盖体120上设置有控制面板121。控制面板121上设置有用于进行烹饪操作的各种操作按键以及控制装置，例如，带MCU的控制器处理单元。当然，在本实用新型未示出的其他实施方式中，控制面板还可以设置在烹饪器具的其他位置处，例如控制面板可以设置在烹饪器具的煲体上。盖体120下方可拆卸地设置有内盖130。

根据本实用新型的构思，烹饪器具100还包括开盖检测装置，其用于检测盖体120是否处于盖合位置并将盖体120的位置信息传送至控制装置。控制装置基于盖体120的位置信息控制烹饪器具100的相关操作。例如，控制打开或关闭控制面板上的操作按键的按键功能或者提供语音提示信息、诸如报警声音和警示灯等的警报信号或在控制面板121上显示状态信息等。下面将结合图1-图4详细描述开盖检测装置。

如图1所示，开盖检测装置主要包括位于盖体120中的微动开关140(作为“第一接合件”的实施例)和活动导柱150(作为“第二接合件”的实施例)。

具体地，在本实施方式中，如图2和图3中所示，微动开关140包括位于其下部的触点141，以及用于连接至控制面板121中的控制装置、以将微动开关140与活动导柱150的接合状态传递至控制装置的连接端142、143。在盖体120处于盖合位置时，触点141与活动导柱150的上表面接合，使得微动开关140内部闭合在盖体120处于打开位置时，触点141与活动导柱150的上表面脱离，使得微动开关140内部断开。控制装置基于微动开关140的导通状态，即微动开关140与活动导柱150的接合状态而判断烹饪器具100的盖体120是否处于盖合位置。具体地，在本实施方式中，控制装置在微动开关140内部导通即微动开关140与活动导柱150接合时判定盖体120处于盖合位置；在微动开关140内部断开即微动开关140与活动导柱150脱离时判定盖体120处于打开位置。微动开关140外形小，无需在盖体120中提供过多的空间。且微动开关140灵敏度高，因此即使在盖体120的打开幅度较小的情况下也能真实地检测到盖体120的打开状态。

活动导柱150能够沿竖直方向在预定范围内可移动地设置在盖体120中，位于微动开关140与煲体110上的定位件112之间，因此，活动导柱150的上表面构成与微动开关140的触点141接合的第一接合面，活动导柱150的下表面构成与煲体110上的定位件112接合的第二接合面。当盖体从打开位置移动至盖合位置时，活动导柱150沿竖直向上的方向移动，以接合微动开关140的触点，使得微动开关140内部导通。当盖体120从盖合位置移动至打开位置时，活动导柱150沿竖直向下的方向移动以与微动开关140脱离，使得微动开关140内部断开。优选地，活动导柱150沿竖直方向移动的预定范围为2～5mm。移动范围在2～5mm范围内时，既能满足微动开关140的灵敏度的要求，又不会因为移动范围过大而使得烹饪器具100的尺寸增加。

活动导柱150包括圆柱形的细长主体151和设置在细长主体151的中段位置并且横截于细长主体的延伸方向横向突出的突出部152。需要说明的是，这里所说的“中段位置”是指细长主体151的两个端部之间的任何位置。其中细长主体151依次穿过设置在盖体120中沿竖直方向布置的下限位孔122和上限位孔123，突出部152被限制在上限位孔123和下限位孔122之间。具体地，在本实施方式中，突出部152可以沿圆柱形的细长主体151的整个周向设置，并且突出部152的外直径大于上限位孔123和下限位孔122的直径，使得突出部152能够被限制在上限位孔123和下限位孔122之间。当然，在本实用新型未示出的其他实施方式中，突出部还可以有其他的设置方式。例如，突出部152也可以仅设置在圆柱形的细长主体151的周向的一部分上，并且突出部152沿圆柱形的细长主体151的直径方向上的尺寸与细长主体151的直径之和大于上限位孔123和下限位孔122的直径。此外，在本实用新型未示出的其他实施方式中，细长主体的形状不限于圆柱形。

活动导柱150的外部套设有弹簧160。具体地，在本实施方式中，弹簧160沿竖直方向布置在上限位孔122和突出部152之间。当盖体120从盖合位置移动至打开位置时，弹簧160的弹力能够使得活动导柱150沿竖直向下的方向移动，即沿使得微动开关140与活动导柱150彼此脱离的方向移动。通过提供这样的弹簧，可以放大盖体120任何轻微的未盖合缝隙，使得即使用户未关严盖体120或者盖体120因为倾斜而轻微漏开，开盖检测装置均可以灵敏地检测到并给出告警提示。

下面将分别详细描述开盖检测装置对盖合和打开状态的具体检测过程。

如图2和3所示，当使用者向下移动盖体120以盖合煲体110时，即盖体120从打开位置移动到盖合位置时，煲体110上的定位件112的上表面与活动导柱150的下表面接合，从而给活动导柱150施加向上的推力，使得活动导柱150向上移动，活动导柱150的上表面与微动开关140的触点141接合，使得微动开关140的内部闭合，微动开关140的连接端142、143导通，并且将微动开关140和活动导柱150的接合状态传递至控制装置。控制装置基于微动开关140的闭合状态，即微动开关140和活动导柱150的接合状态控制烹饪器具100。例如，当控制装置检测到微动开关140的内部闭合，即微动开关140的触点141与活动导柱150的上表面接合时，判定盖体120处于盖合位置，控制装置可以提供声音、指示灯等信号，以提示使用者烹饪器具100的盖体120的当前状态。优选地，控制装置可以控制将在盖体120处于盖合位置时被关闭的按键功能重新开启，以使得使用者能够正常操作控制面板121上的操作按键，进行加热等烹饪操作。

上述开盖检测装置具有成本低、结构简单、使用可靠性高、布置方式灵活、占用空间小等优点。

反过来，如图4所示，当使用者向上移动盖体120以打开烹饪器具100，即盖体120从盖合位置移动至打开位置时，煲体110上的定位件112的上表面与活动导柱150的下表面脱离接合，活动导柱150在自身重力及套设在活动导柱150的外部且在上限位孔122和活动导柱150的突出部152之间被压缩的弹簧160的弹力的作用下，活动导柱150向下移动，活动导柱150的上表面与微动开关140的触点141脱离接合，使得微动开关140的内部断开，微动开关140的连接端142、143断开。其中，在此过程中，由于活动导柱150的突出部152被限制在上限位孔123和下限位孔122之间，所以活动导柱150能够支撑在下限位孔122上而不会从烹饪器具100上掉落。控制装置基于微动开关140的断开状态，即微动开关140和活动导柱150的脱离状态控制烹饪器具100。例如，当控制装置检测到微动开关140的内部闭合，即微动开关140的触点141与活动导柱150的上表面脱离时，判定盖体120处于打开位置时，控制装置可以提供声音、指示灯等信号，以提醒使用者注意不要触碰控制面板121上的操作按键。优选地，控制装置可以直接关闭按键功能，以使得即使使用者不小心触碰到操作按键，烹饪器具100也不会进行加热等烹饪操作，提高安全性能。

需要说明的是，虽然在本实施方式中，第一接合件示出为微动开关140，但是可以理解，在本实用新型未示出的其他实施方式中，第一接合件可以为其他的诸如角度开关、磁簧开关或者位置接近传感器的零部件。虽然在本实施方式中，第一接合件(即微动开关140)和第二接合件(即活动导柱150)均设置在盖体120上，但是可以理解，在本实用新型未示出的其他实施方式中，第一接合件和第二接合件可以均反过来设置在煲体上或者第一接合件和第二接合件分别设置在盖体和煲体上，只要其能够在盖体120处于盖合位置时与第一接合件接合并且在盖体处于打开位置时与第一接合件脱离接合即可。

此外，需要说明的是，虽然在本实施方式中，微动开关140的触点设置在其下部，活动导柱150示出为在微动开关140的下方沿竖直方向移动，以与微动开关140接合或从微动开关140脱离接合，但是可以理解，在本实用新型未示出的其他实施方式中，微动开关140的触点也可以设置在其左侧或右侧，相应地，活动导柱150也可以在微动开关140的左侧或右侧沿水平方向往复移动，以与微动开关140接合或从微动开关140脱离接合。

综上所述，根据本实用新型的烹饪器具100能够检测盖体120的开盖状态，即能够检测盖体120是否处于盖合位置，从而使得使用者仅在盖体120处于盖合位置时进行加热等的烹饪操作，提高了安全性能。

本实用新型已经通过上述实施例进行了说明，但应当理解的是，上述实施例只是用于举例和说明的目的，而非意在将本实用新型限制于所描述的实施例范围内。本领域技术人员可以理解的是，根据本实用新型的教导还可以做出更多种的变型和修改，这些变型和修改均落在本实用新型所要求保护的范围以内。本实用新型的保护范围由附属的权利要求书及其等效范围所界定。
