一种可以在全玻璃幕墙上固定安装的装饰百叶装置的制作方法

本发明涉及一种可以在全玻璃幕墙上安装的装饰百叶装置，尤其是一种适用于带玻璃肋的全玻璃幕墙。

背景技术：

现代建筑对于建筑的外立面以及建筑的遮阳要求越来越高，外墙上安装百叶或金属格栅既可以起到装饰的作用，又可以作为外遮阳起到节能减排的作用。但是由于全玻璃不同于构件式建筑幕墙可以将金属格栅或百叶固定安装在幕墙的立柱或者横梁上。全玻璃幕墙往往只能通过粘贴的方法来固定金属格栅或百叶，这样的做法既影响美观（从室内看可以看到粘贴的胶水影响建筑的美观），而且胶水容易老化脱落有安全隐患。因此，目前急需一种可以在全玻璃幕墙上固定安装装饰百叶的装置来解决这一问题。

技术实现要素：

本实用新型的目的是提供一种可以在全玻璃幕墙上安装装饰百叶的装置。

本实用新型的目的通过以下技术方案来实现：一种可以在全玻璃幕墙上安装的装饰百叶装置，包括全玻璃幕墙的玻璃面板 1和钢化夹胶玻璃肋2，将铝合金方管（装饰百叶）4和钢化夹胶玻璃肋2连接起来的不锈钢连接构件3，固定连接件的不锈钢螺栓7，中性透明结构密封胶5，沉头自攻钉6，绝缘橡胶垫8。

进一步地，所述玻璃幕墙主体由玻璃面板1和钢化夹胶玻璃肋2构成。

进一步地，将铝合金方管（装饰百叶）4通过沉头自攻钉6与不锈钢连接构件3相连接。

进一步地，将钢连接构件3通过不锈钢螺栓7与钢化夹胶玻璃肋2相连接。

进一步地，钢化夹胶玻璃肋2与将钢连接构件3之间垫上绝缘橡胶垫8。

进一步地， 将钢连接构件3从两块幕墙玻璃面板1之间伸出，在玻璃面板1之间打上中性透明结构密封胶5。

进一步地，铝合金方管（装饰百叶）4的竖向荷载通过钢连接构件3传给钢化夹胶玻璃肋2。

本实用新型的有益效果主要体现在：所述的装饰百叶可以牢固的安装在全玻璃幕墙上 ，不用另外立钢柱来固定装饰百叶，也不用采用把装饰百叶粘贴在玻璃幕墙面板上，既满足建筑设计师要求的通透感，将装饰百叶的竖向荷载传至玻璃肋，也保证了安全性。本方案通过巧妙的设计，使得建筑的外立面更加丰富，又不会破坏建筑的立面设计，而且更加安全。

附图说明

下面结合附图对本实用新型技术方案作进一步说明：

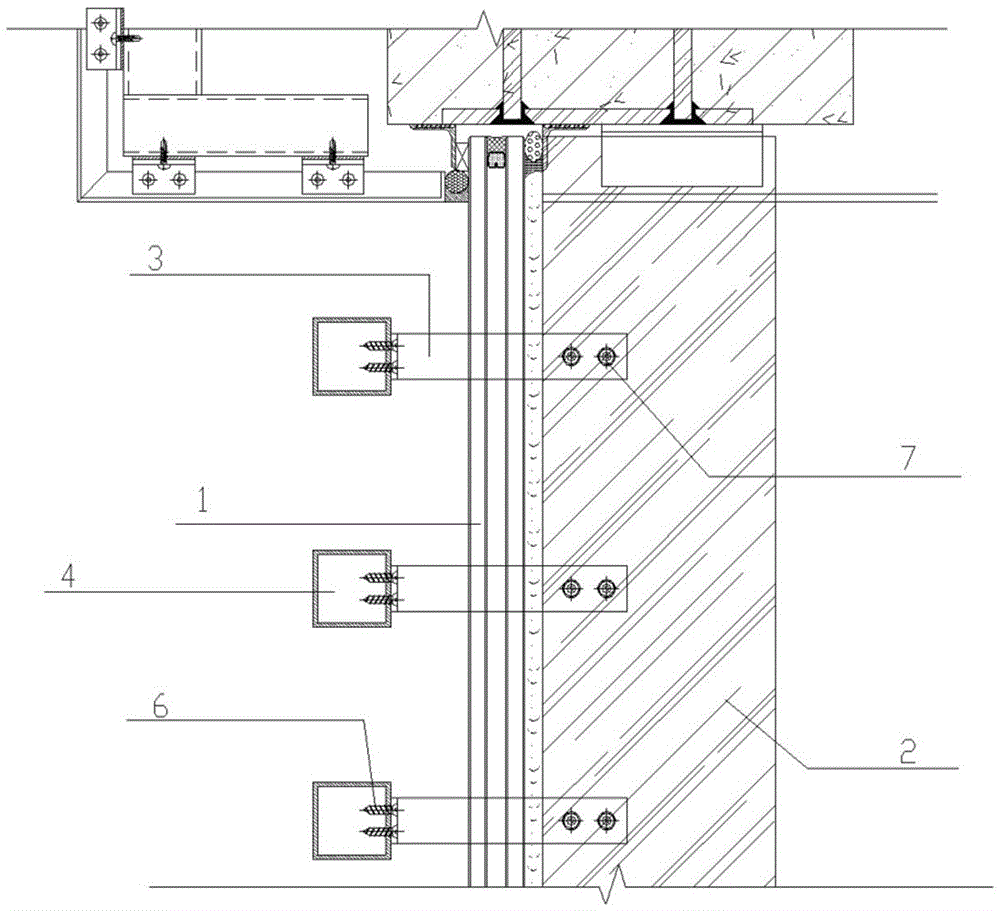

图1图2是全玻璃幕墙上固定安装的装饰百叶装置

其中

1. 玻璃面板 2.钢化夹胶玻璃肋 3.不锈钢连接构件

4. 铝合金方管（装饰百叶） 5. 中性透明结构密封胶

6. 沉头自攻钉 7. 不锈钢螺栓 8. 绝缘橡胶垫。

具体实施方式

请参阅图1图2，本实用新型，包括玻璃面板1和钢化夹胶玻璃肋2，从两片玻璃面板1中伸出不锈钢连接构件3，铝合金方管（装饰百叶）4不需要粘贴或者另外增加钢立柱来固定，可以通过不锈钢连接构件3固定在钢化夹胶玻璃肋2上，使得铝合金方管（装饰百叶）4的竖向荷载通过不锈钢连接构件3传给钢化夹胶玻璃肋2，使得铝合金方管（装饰百叶）4和整个幕全玻璃幕墙合成为一个体系。

铝合金方管（装饰百叶）4可以根据设计师的设计需要变换各种材质以及形状，可以做成方钢管、椭圆形管、木质或者金属格栅、棍形百叶、梭形遮阳百叶以及机翼形百叶等多种形式。

本实用新型尚有多种具体的实施方式，凡采用等同替换或者等效变换而形成的所有技术方案，均落在本实用新型要求保护的范围之内。
