一种带有蚊香托盘的桌子的制作方法

本实用新型涉及家具技术领域，具体是一种带有蚊香托盘的桌子。

背景技术：

桌子是我们生活中常见的室内家具，我们可以把其当成饭桌，在上面吃饭，也可以当成办公桌在上面办公。在办公或吃饭时，有时会有蚊子叮咬，需要点蚊香驱逐蚊子，将蚊香放在地上很容易碰到或踩到，从而将脚烫伤，具有一定的安全隐患，如有小孩，那就更危险。附有蚊香拖盘的桌子，将蚊香拖盘可拆卸连接于桌腿上，防止吃饭或办公的时候碰到，为就餐和办公营造了一个良好的环境。当托盘中的蚊香灰满了，可将其拆下，将蚊香

灰倒掉即可，既安全又方便。

技术实现要素：

本实用新型的目的在于提供一种带有蚊香托盘的桌子，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种带有蚊香托盘的桌子，包括桌板，所述桌板的四周设有方形槽，所述方形槽内设有气囊，桌板的下侧四角设有桌腿，其中一个桌腿上设有支撑杆，所述支撑杆的另一端可拆卸安装有蚊香托盘，所述蚊香托盘的下端设有金属支撑网，蚊香托盘的上端设有盖板，所述盖板上开设有若干通孔，所述桌腿的内部设有容置腔，所述容置腔的内部设有滑块，所述滑块的下端设有轮架，所述轮架的下部安装有转轮，滑块的左右两侧设有凸块，容置腔的内部设有与凸块对应的滑槽，滑块的上方设有与容置腔转动连接的转轴，所述转轴的右端伸出容置腔，转轴的左端连接有手柄，转轴的中间连接有凸轮。

作为本实用新型进一步的方案：所述滑块的上表面设有弧形凹槽。

作为本实用新型再进一步的方案：所述弧形凹槽的轴线与转轴的轴线平行。

与现有技术相比，本实用新型的有益效果是：桌腿的结构合理、操作简单、使用寿命长、稳定性好，只有在移动茶几的时候转轮才受力，正常使用时转轮隐藏在桌腿中，桌腿直接支撑地面，稳定性好同时还可以有效延长转轮等运动部件的实用寿命。设有气囊，将气囊内充满气体，在桌子四周形成一层软质的缓冲保护，能够有效避免儿童碰撞受伤，有效保护儿童，提高安全性。设有蚊香托盘，可将蚊香拖盘可拆卸连接于桌腿上，防止就餐或办公的时候碰到，为就餐和办公营造了一个良好的环境；蚊香拖盘可拆卸连接于桌腿上，托盘中的蚊香灰满了，可将其拆下，将蚊香灰倒掉即可，既安全又方便。

附图说明

图1为本实用新型的结构示意图。

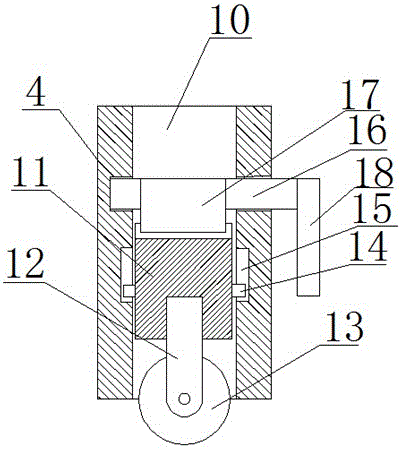

图2为桌腿的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型实施例中，一种带有蚊香托盘的桌子，包括桌板1，所述桌板1的四周设有方形槽2，所述方形槽2内设有气囊3，将气囊3内充满气体，在桌子四周形成一层软质的缓冲保护，能够有效避免儿童碰撞受伤，有效保护儿童，提高安全性。桌板1的下侧四角设有桌腿4，其中一个桌腿4上设有支撑杆5，所述支撑杆5的另一端可拆卸安装有蚊香托盘6，所述蚊香托盘6的下端设有金属支撑网7，蚊香托盘6的上端设有盖板8，所述盖板8上开设有若干通孔9，可将蚊香拖盘6可拆卸连接于桌腿4上，防止就餐或办公的时候碰到，为就餐和办公营造了一个良好的环境；蚊香拖盘6可拆卸连接于桌腿4上，托盘中的蚊香灰满了，可将其拆下，将蚊香灰倒掉即可，既安全又方便。所述桌腿4的内部设有容置腔10，所述容置腔10的内部设有滑块11，所述滑块11的下端设有轮架12，所述轮架12的下部安装有转轮13，滑块11的左右两侧设有凸块14，容置腔10的内部设有与凸块14对应的滑槽15，滑块11的上方设有与容置腔10转动连接的转轴16，所述转轴16的右端伸出容置腔10，转轴16的左端连接有手柄18，转轴16的中间连接有凸轮17，所述滑块11的上表面设有弧形凹槽，所述弧形凹槽的轴线与转轴16的轴线平行。桌腿4的结构合理、操作简单、使用寿命长、稳定性好，只有在移动茶几的时候转轮13才受力，正常使用时转轮13隐藏在桌腿4中，桌腿4直接支撑地面，稳定性好同时还可以有效延长转轮13等运动部件的实用寿命。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
