一种炊具水箱的制作方法

本实用新型涉及厨房烹饪电器领域，特别是一种炊具水箱，所述炊具水箱配套使用在电饭煲或其它烹饪器具上。

背景技术：

现有炊具水箱由箱底和围绕的箱体侧壁组成，当水箱中装满水时，箱体侧壁会向外撑开，膨胀变形，长时间膨胀变形会导致箱体侧壁产生开裂然后漏水。后来出现了在箱体侧壁设置加强筋以增加箱体的侧壁强度，提高箱体侧壁耐压和抗变形能力，但是所述加强筋为箱体侧壁上延伸连续的凸筋，能提高箱体侧壁耐压，但是无法阻止箱体侧壁外扩产生膨胀变形，水箱经过一段时间使用后箱体侧壁依然容易开裂漏水。

技术实现要素：

本实用新型索要解决的问题就是提供一种炊具水箱，所述炊具水箱可以在箱体装满水时阻止箱体侧壁外扩产生膨胀变形，水箱经长时间使用后箱体侧壁也不会开裂漏水。

为解决上述技术问题，本实用新型采用如下技术方案：一种炊具水箱，包括具有内腔的箱体，所述内腔由箱底和围绕的箱体侧壁围合而成，其特征在于，所述内腔中设有加强筋，且加强筋的两端分别与箱体沿长度方向的两面箱体侧壁相连。本实用新型通过在水箱的内腔中设置加强筋阻止箱体侧壁外扩产生膨胀变形，进而防止箱体侧壁开裂漏水，具体是加强筋和两面箱体侧壁相连，当水箱装满水时，沿长度方向的两面箱体侧壁和水接触面大，易膨胀变形，加强筋两边和所述两面箱体侧壁连接拉住相应的箱体侧壁，防止箱体侧壁膨胀变形、开裂漏水。

作为对上述技术方案的进一步完善和补充，本实用新型采用如下技术措施：所述加强筋竖置于内腔中，加强筋的左右两边沿竖向延伸与两面的箱体侧壁相连。加强筋左右两边沿竖向延伸与两面的箱体侧壁相连，加强筋沿竖向拉住箱体侧壁，箱体侧壁自下而上从高水压位置到低水压位置都被连续的加强筋拉住，箱体侧壁耐压和抗变形能力明显提升，进一步防止箱体侧壁膨胀变形、开裂漏水。

所述加强筋为多个并沿箱体长度方向分布设置。多个加强筋沿箱体长度方向分布，使箱体在长度方向有多处加强结构，进一步防止箱体侧壁膨胀变形、开裂漏水。

所述加强筋的高度为箱体侧壁高度的1/5～1/2之间。加强筋太短，其本身强度有限易断裂，在装满水时拉不住两面箱体侧壁；加强筋太长，会将水箱内腔分隔开，清洗麻烦且加工不便。因此，把加强筋的高度限定为箱体侧壁高度的1/5～1/2之间比较合适，既能拉住两面箱体侧壁，又方便水箱清洗和加工制造。

所述加强筋横向设置于内腔中，加强筋的左右两边沿横向延伸与两面的箱体侧壁相连。加强筋左右两边横向延伸与箱体侧壁相连，沿箱体侧壁长度方向连续拉住箱体侧壁，提升箱体侧壁耐压和抗变形能力，进一步防止箱体侧壁膨胀变形、开裂漏水。

所述加强筋斜置于内腔中，加强筋的左右两边斜向延伸与两面的箱体侧壁相连。加强筋斜置，其左右两边斜向延伸连续拉住箱体侧壁，同时在横向和竖向两个方向提升箱体侧壁耐压和抗变形能力，进一步防止箱体侧壁膨胀变形、开裂漏水。

所述加强筋顶部低于箱体侧壁顶部。加强筋顶部低于箱体侧壁顶部，目的是使加强筋隐藏于箱体内腔，防止加强筋外露，同时在水箱顶部上箱盖时，避免加强筋干涉箱盖。

所述加强筋顶部距箱体侧壁顶部的高度差为1mm～3mm。加强筋顶部距离箱体侧壁顶部高度差过大，会影响加强筋对箱体侧壁作用，降低箱体侧壁耐压和抗变形能力；高度差过小，会使加强筋容易碰到箱盖造成干涉，影响盖箱盖。将高度差控制在该范围内，可以确保加强筋有足够长度对箱体侧壁作用，拉住两面箱体侧壁，防止箱体侧壁膨胀变形、开裂漏水，同时避免碰到箱盖，加强筋的这种隐藏式设计还可以提高箱体的美观度，箱体看上去更简洁。

所述加强筋形成薄板，且薄板的左右两边分别与两面的箱体侧壁相连。加强筋为薄板，目的是将加强筋对箱体内腔储水影响降到最低，避免加强筋占用内腔空间减少水箱储水量，薄板已经能够有效拉住两面的箱体侧壁，防止箱体侧壁膨胀变形、开裂漏水；同时薄板具有平整表面，方便用刷子清洗。

所述薄板与箱体侧壁为一体结构。薄板与箱体侧壁为一体结构，薄板和箱体侧壁的连接强度好、牢固稳定，箱体在制造中可以采用注塑方式一体加工成型。

本实用新型通过在水箱的内腔中设置加强筋阻止箱体侧壁外扩产生膨胀变形，防止箱体侧壁开裂漏水；加强筋左右两边可以沿竖向或横向或斜向延伸与两面的箱体侧壁相连，目的是顺着加强筋的延伸方向拉住箱体侧壁，提升箱体侧壁耐压和抗变形能力；加强筋为多个并沿箱体长度方向分布设置，使箱体在长度方向有多处加强结构，进一步防止箱体侧壁膨胀变形、开裂漏水；加强筋的高度为箱体侧壁高度的1/5～1/2之间，既能拉住两面箱体侧壁，又方便水箱清洗和加工制造；加强筋顶部低于箱体侧壁顶部设置，使加强筋隐藏于箱体内腔，防止加强筋外露，同时在水箱顶部上箱盖时，避免加强筋干涉箱盖。

附图说明

图1：实施例1水箱示意图。

图2：实施例2水箱示意图。

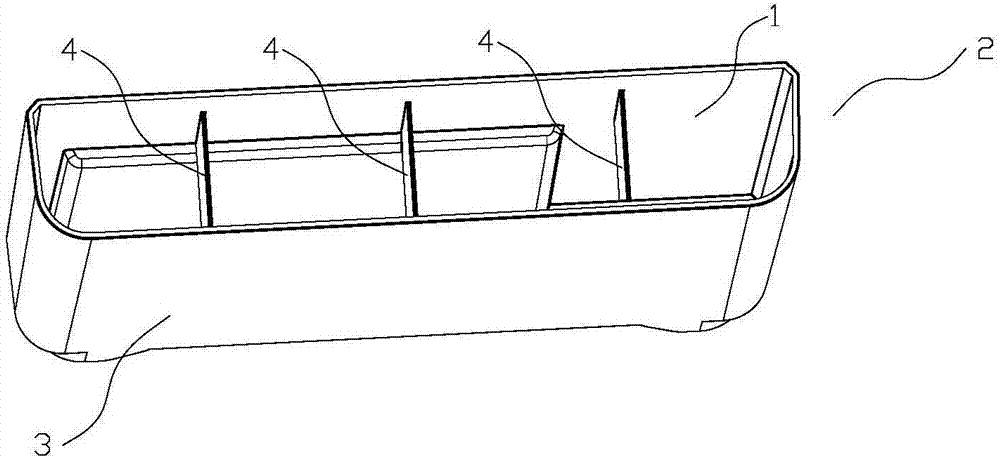

图3：实施例3水箱示意图。

图中：1.内腔、2.箱体、3.箱体侧壁、4.加强筋、5.煲体。

具体实施方式

下面结合附图说明和具体实施方式对本实用新型做进一步的说明。

实施例1如图1所示，一种炊具水箱，所述炊具水箱装于电饭煲的煲体5侧面，炊具水箱包括具有内腔1的箱体2，所述内腔1由箱底和围绕的箱体侧壁3围合而成，内腔1中竖置一加强筋4，所述加强筋4形成薄板，并与箱体侧壁3一体结构，加强筋4的左右两边沿竖向延伸并与箱体长度方向的两面箱体侧壁3相连。

当水箱装满水时，沿长度方向的两面箱体侧壁和水接触面大，易膨胀变形，此时加强筋沿竖向拉住箱体侧壁，箱体侧壁自下而上从高水压位置到低水压位置都被连续的加强筋拉住，箱体侧壁耐压和抗变形能力明显提升，防止箱体侧壁膨胀变形、开裂漏水；加强筋为薄板，对箱体内腔储水影响最低，避免加强筋占用内腔空间减少水箱储水量，薄板已经能够有效拉住两面的箱体侧壁，防止箱体侧壁膨胀变形、开裂漏水，同时薄板具有平整表面，方便用刷子清洗；薄板与箱体侧壁为一体结构，薄板和箱体侧壁的连接强度好、牢固稳定。

此外，加强筋还可以横向或斜向设置于内腔中，当加强筋横向设于内腔中时，加强筋的左右两边沿横向延伸与两面的箱体侧壁相连；当加强筋斜置于内腔中时，加强筋的左右两边斜向延伸与两面的箱体侧壁相连。使用时，加强筋顺着其延伸方向拉住箱体侧壁，提升箱体侧壁耐压和抗变形能力。

实施例2如图2所示，一种炊具水箱，和实施例1相似所述炊具水箱也配套使用在电饭煲上，包括具有内腔1的箱体2，所述内腔1由箱底和围绕的箱体侧壁3组成，内腔1中竖置三个加强筋4，所述加强筋形成薄板，且薄板的左右两边分别与两面的箱体侧壁相连，三个加强筋4沿箱体长度方向等高分布，三个加强筋沿箱体长度方向分布，使箱体在长度方向有三处加强结构，进一步提升箱体侧壁耐压和抗变形能力，防止箱体侧壁膨胀变形、开裂漏水的效果较只设一个加强筋的实施例1更好。

所述加强筋的高度为箱体侧壁高度的1/5～1/2之间；三个加强筋的顶部低于箱体侧壁顶部，加强筋顶部距箱体侧壁顶部的高度差为1mm～3mm。加强筋的高度限定为箱体侧壁高度的1/5～1/2之间比较合适，既能拉住两面箱体侧壁，又方便水箱清洗和加工制造；加强筋顶部和箱体侧壁顶部的这种高度差，能确保加强筋有足够长度对箱体侧壁作用，拉住两面箱体侧壁，防止箱体侧壁膨胀变形、开裂漏水，同时避免碰到箱盖造成干涉。
