一种上盖打开状态可调的烹饪炊具的制作方法

本实用新型涉及厨房电器领域，特别是一种上盖打开状态可调的烹饪炊具。

背景技术：

现有电饭煲、电热锅等烹饪炊具的上盖大多转动连接在炊具本体上并转动开合，所述上盖在使用中只有闭合与完全打开两种状态，使用中上盖不能部分打开会带来诸多不便：如上盖从闭合状态一下完全打开，上盖内表会因为温差过大积聚并滴下大量冷凝水，流到烹饪炊具外面带来清洁麻烦；还有一些需要上盖部分打开的特定烹饪情况，如缓慢散发内部水汽的收汁需要，或者人暂时离开时的防溢需要，或者食材出锅前要缓慢冷却需要，此时如果完全打开上盖会造成水汽散发过快收汁不理想或者冷却过快而影响口感，而且上盖完全打开还会增大异物进入的意外风险。

技术实现要素：

本实用新型要解决的技术问题和提出的技术任务是提供一种上盖打开状态可调的烹饪炊具，所述烹饪炊具的上盖除了完全打开之外还可以部分打开，以满足减少冷凝水外流、收汁、防溢或者其它需要缓慢冷却的烹饪需求，给用户带来更多使用选择和方便，进一步提高用户对烹饪炊具的使用体验感受。

为解决上述技术问题，本实用新型采用如下技术方案：包括炊具本体和转动开合的上盖，所述上盖转动连接于炊具本体上，所述上盖和炊具本体之间连接设置可使上盖具有至少两档开盖状态的卡合机构，所述两档开盖状态包括上盖转动部分打开的第一档开盖状态和上盖完全打开的第二档开盖状态。本实用新型通过在上盖和炊具本体之间连接设置卡合机构，使上盖具有包括完全打开状态在内的至少两档开盖状态，其中第一档开盖状态能够让上盖部分打开，以散发水汽和缓慢降温，满足收汁、防溢或者其它需要缓慢冷却的烹饪需求，而且由于上盖部分打开，冷凝水生成速度和量也会较上盖一次完全打开要少，部分打开的上盖向下投影和原来闭合状态基本相同，产生的冷凝水和烹饪过程中的油脂都能流回炊具本体内盛放内腔，蒸汽水和油脂都不会外流，炊具使用卫生，清洁方便，本实用新型给用户带来更多使用选择和方便，进一步提升用户对烹饪炊具的使用体验感受。

作为对上述技术方案的进一步完善和补充，所述上盖处于第一档开盖状态时，上盖相对闭合状态的转动开启角度在10°～70°之间。将上盖相对初始完全闭合的转动开启角度控制在10°～70°之间，目的是让炊具本体内的水汽以合适的速度向外排放，控制冷凝水产生速度，同时满足收汁、防溢或者其它需要缓慢冷却的烹饪需求，当上盖转动开启角度过大会迅速生成大量冷凝水而带来不便，同时难以满足缓慢冷却如收汁等烹饪需要，上盖转动开启角度太小则效果不明显。

所述卡合机构包括和上盖固定同步转动的转动件以及与转动件相配锁定其转动角度的限位件，且所述转动件可随上盖向上转动解锁限位件并推动限位件使其转动，当上盖处于第一档开盖状态时，所述转动件与限位件锁定，使上盖不能向下转动与炊具本体闭合。卡合机构包括转动件和限位件，工作时转动件随上盖向上转动打开而解锁限位件，当上盖处于第一档开盖状态时，转动件与限位件锁定，使上盖不能向下转动与炊具本体闭合，保持第一档开盖状态。

所述上盖在第一档开盖状态下转动打开，转动件与限位件锁定解除，使上盖能向下转动与炊具本体闭合。在第一档开盖状态下，继续向上转动打开上盖，就可以解锁转动件与限位件，此时再向下转动上盖，上盖就能回到初始的闭合位置。

所述转动件为与上盖固定的棘轮，限位件为转动连接在炊具本体上的棘爪，且棘轮和棘爪与上盖同轴设置。由于棘轮和棘爪都与上盖同轴设置，并且两者配合工作，使上盖实现包括完全打开和部分打开在内的至少两档开盖状态，具体是棘轮随上盖向上转动打开而推动棘爪单向转动，进而自行解锁，当上盖处于第一档开盖状态时，所述棘轮与棘爪锁定，使上盖不能向下转动与炊具本体闭合。

所述棘轮上设有推动棘爪转动的推动部和与棘爪锁接的卡接部，棘爪上设有与卡接部相配的锁接卡口。棘轮通过推动部推动棘爪转动，实现自行解锁；棘轮上的卡接部和棘爪上的锁接卡口配合，实现棘轮和棘爪的锁接，以对上盖转动打开角度进行限位，并让上盖不能向下转动与炊具本体闭合。

所述推动部为棘轮外缘沿圆周方向延伸出的凸筋，卡接部由棘轮外缘的圆弧面和自圆弧面一端沿径向朝棘轮圆心延伸的径向平面连接而成，所述锁接卡口为棘爪端部的内凹缺口。推动部和卡接部以及锁接卡口分别由棘爪和棘轮对应部位一体形成，所述的工作部位可以在棘轮和棘爪制造时一体成型制得，便于批量生产，效率高、成本低。

所述棘爪沿径向在两端形成绕棘爪转动中心轴对称的两处锁接卡口。由于棘爪上沿径向在两端形成两处锁接卡口，并且这两处锁接卡口绕棘爪转动中心轴对称，当棘轮推动棘爪转动解锁，随着棘爪的单向转动，两处锁接卡口可以交替工作与棘爪配合，实现上盖的两档开盖状态。

所述转动件与上盖为一体结构，或者为分体结构且转动件通过连接件紧固于上盖。转动件与上盖可以根据实际需要采用一体结构或分体结构，当两者为一体结构时部件强度好，减少一道组装工序；当两者为分体结构时，各自独立生产互不影响，上盖具有通用性，可以用于打开状态可调的烹饪炊具，也可以用于常规的烹饪炊具。

所述炊具本体内腔中设有内锅，所述上盖底部设有汇聚冷凝水的滴水部，所述上盖处于第一档开盖状态时，所述滴水部向下的投影落于内锅容腔中。炊具本体内腔中还安装内锅，内锅可以是固定的或者可拆卸的，可拆卸的方便盛放清洗；当上盖转动打开时，上盖底部设置的滴水部汇聚产生的冷凝水，由于滴水部向下的投影落在内锅容腔中，汇聚到滴水部的冷凝水都能顺利流回内锅中，不会流到炊具外面，有助于保持清洁，并方便后续清洗。

实用新型所述烹饪炊具的上盖具有包括完全打开状态在内的至少两档开盖状态，其中第一档开盖状态能够让上盖部分打开，以散发水汽和缓慢降温，满足收汁、防溢或者其它需要缓慢冷却的烹饪需求，而且烹饪产生的蒸汽水和油脂都不会外流，炊具使用卫生，清洁方便，给用户带来更多使用选择和方便，进一步提高用户对烹饪炊具的使用体验感受；上盖相对初始完全闭合的转动开启角度控制在10°～70°之间，让炊具本体内的水汽以合适的速度向外排放，控制冷凝水产生速度，同时满足收汁、防溢或者其它需要缓慢冷却的烹饪需求；所述卡合机构包括转动件和限位件，工作时转动件随上盖向上转动打开而解锁限位件，当上盖处于第一档开盖状态时，转动件与限位件锁定，使上盖不能向下转动与炊具本体闭合，保持第一档开盖状态；在第一档开盖状态下，继续向上转动打开上盖，就可以解锁转动件与限位件，此时再向下转动上盖，上盖就能回到初始的闭合位置；转动件与上盖可以根据实际需要采用一体结构或分体结构，当两者为一体结构时部件强度好，减少一道组装工序，当两者为分体结构时，各自独立生产互不影响，上盖具有通用性，可以用于打开状态可调的烹饪炊具，也可以用于常规的烹饪炊具；炊具本体内腔中还安装内锅，内锅可以是固定的或者可拆卸的，可拆卸的方便盛放清洗；当上盖转动打开时，上盖底部设置的滴水部汇聚产生的冷凝水，由于滴水部向下的投影落在内锅容腔中，汇聚到滴水部的冷凝水都能顺利流回内锅中，不会流到炊具外面，有助于保持清洁，并方便后续清洗。

附图说明

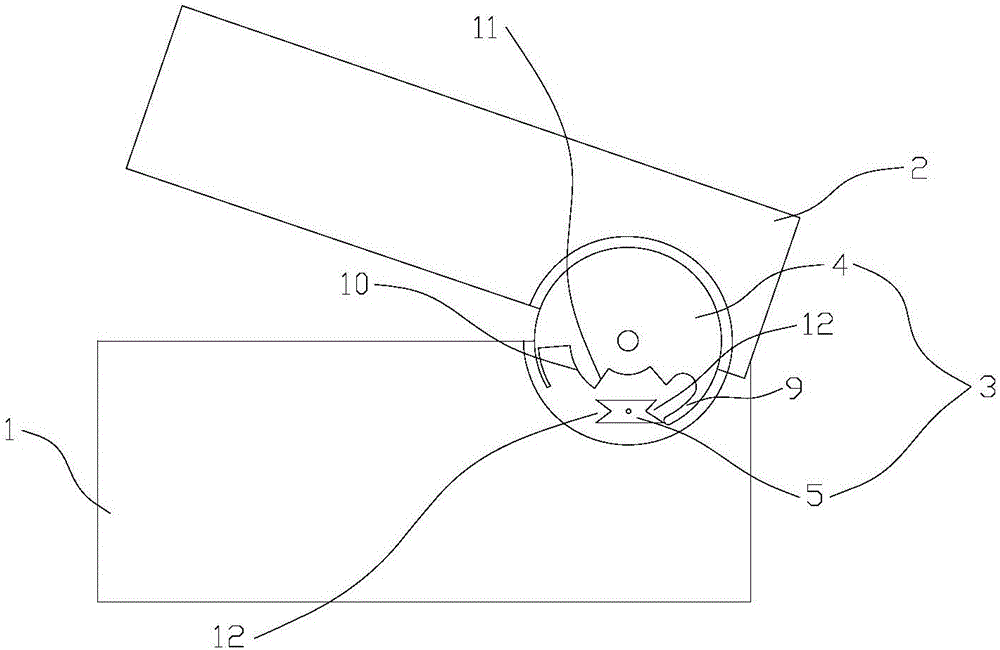

图1：本实用新型示意图(上盖初始闭合状态)。

图2：上盖转动打开示意图(延续图1状态)。

图3：上盖转动打开示意图(延续图2状态)。

图4：上盖转动打开后合盖示意图(延续图3状态)。

图5：上盖处于第一档开盖状态示意图(延续图4状态)。

图6：上盖从第一档开盖状态继续转动打开示意图(延续图5状态)。

图7：上盖转动合上示意图(延续图6状态)。

图8：上盖转动合上到初始闭合状态(延续图7状态)。

图中：1.炊具本体、2.上盖、3.卡合机构、4.转动件、5.限位件、6.推动部、7.卡接部、8.锁接卡口、9.凸筋、10.圆弧面、11.径向平面、12.内凹缺口、13.连接件、14.转轴。

具体实施方式

下面结合附图说明和具体实施方式对本实用新型做进一步的说明。

如图1～8所示，一种上盖打开状态可调的烹饪炊具，包括炊具本体1和转动开合的上盖2，所述上盖2转动连接于炊具本体1上，所述上盖2和炊具本体1之间连接设置可使上盖2具有至少两档开盖状态的卡合机构3，所述两档开盖状态包括上盖2转动部分打开的第一档开盖状态和上盖2完全打开的第二档开盖状态，当上盖2处于第一档开盖状态时，上盖2相对闭合状态的转动开启角度在10°～70°之间。本实施例中是以两档开盖状态进行描述，当然也可以是设置卡和机构使得开盖状态具有三档、四挡等。

具体的，卡合机构3包括和上盖2固定同步转动的转动件4以及与转动件4相配锁定其转动角度的限位件5，且所述转动件4可随上盖2向上转动解锁限位件5并推动限位件5使其转动，当上盖2处于第一档开盖状态时，所述转动件4与限位件5锁定，使上盖2不能向下转动与炊具本体1闭合；所述上盖2在第一档开盖状态下转动打开，转动件4与限位件5锁定解除，使上盖2能向下转动与炊具本体1闭合。

所述转动件4为与上盖2固定的棘轮，限位件5为通过转轴14转动连接在炊具本体1上的棘爪，且棘轮和棘爪与上盖2同轴设置；所述棘轮上设有推动棘爪转动的推动部6和与棘爪锁接的卡接部7，棘爪上设有与卡接部7相配的锁接卡口8；所述推动部6为棘轮外缘沿圆周方向延伸出的凸筋9，卡接部7由棘轮外缘的圆弧面10和自圆弧面10一端沿径向朝棘轮圆心延伸的径向平面11连接而成，所述锁接卡口8为棘爪端部的内凹缺口12，所述棘爪沿径向在两端形成绕棘爪转动中心轴对称的两处锁接卡口8。

使用时上盖转动打开过程如下：如图1所示，上盖处于初始闭合状态，向上转动打开上盖，转动件(棘轮)随上盖同步转动，当上盖转动打开到图2所示，进入转动件(棘轮)推动限位件(棘爪)的临界状态，此时转动件(棘轮)上推动部的凸筋刚好接触限位件(棘爪)一端的锁接卡口，上盖继续向上转动打开到图3所示，随着上盖转动，所述凸筋推动限位件沿顺时针方向转动，上盖接着向上转动打开一定角度，然后向下转动合盖到图4所示，此时转动件(棘轮)上卡接部接触限位件(棘爪)另一端的锁接卡口，上盖继续向下转动合盖，卡接部推动限位件(棘爪)继续沿顺时针方向转动，当上盖向下转动合盖到图5所示，卡接部完全卡入锁接卡口，卡接部的圆弧面和径向平面与锁接卡口内侧两面相贴合，此时转动件(棘轮)和限位件(棘爪)卡接锁定，上盖处于部分转动打开的第一档开盖状态，上盖不能向下转动与炊具本体闭合，接着向上转动打开上盖到图6所示，转动件(棘轮)的卡接部脱离限位件(棘爪)的锁接卡口，转动件(棘轮)上推动部的凸筋再次接触限位件(棘爪)，推动限位件(棘爪)继续沿顺时针方向转动，此时上盖可以向上转动完全打开，接着将上盖向下转动到图7所示，转动件(棘轮)的卡接部接触限位件(棘爪)，推动限位件继续沿顺时针方向转动，上盖向下转动到图8所示，上盖回到初始的闭合状态。可以理解的是，上盖与炊具本体之间可以是设有扭簧，通过扭簧的力使上盖弹开，在弹开到中间时用手向闭合方向施加作用力使得上盖达到第一档开盖状态；也可以是上盖上设有提手，用户通过提手向上作用使得上盖逐渐打开，而在打开过程中再向闭合方向施加作用力来使得上盖达到第一档开盖状态。

所述转动件4与上盖2为分体结构，转动件4通过连接件13紧固于上盖2。当两者为分体结构时，各自独立生产互不影响，上盖具有通用性，可以用于打开状态可调的烹饪炊具，也可以用于常规的烹饪炊具。此外，转动件4与上盖2也可以是一体结构，当两者为一体结构时强度好，还减少一道后期的组装工序。

所述炊具本体1内腔中设有内锅，所述上盖2底部设有汇聚冷凝水的滴水部，所述上盖2处于第一档开盖状态时，所述滴水部向下的投影落于内锅容腔中。炊具本体内腔中还安装内锅，内锅可以是固定的或者可拆卸的，可拆卸的方便盛放清洗；当上盖转动打开时，上盖底部设置的滴水部汇聚产生的冷凝水，由于滴水部向下的投影落在内锅容腔中，汇聚到滴水部的冷凝水都能顺利流回内锅中，不会流到炊具外面，有助于保持清洁，并方便后续清洗。

本实用新型通过卡合机构，使上盖具有包括完全打开状态在内的至少两档开盖状态，其中第一档开盖状态能够让上盖部分打开，以散发水汽和缓慢降温，满足收汁、防溢或者其它需要缓慢冷却的烹饪需求，而且由于上盖部分打开，冷凝水生成速度和量也会较上盖一次完全打开要少，部分打开的上盖向下投影和原来闭合状态基本相同，产生的冷凝水和烹饪过程中的油脂都能流回炊具本体内盛放内腔，蒸汽水和油脂都不会外流，炊具使用卫生，清洁方便，进一步提升用户对烹饪炊具的使用体验感受。
